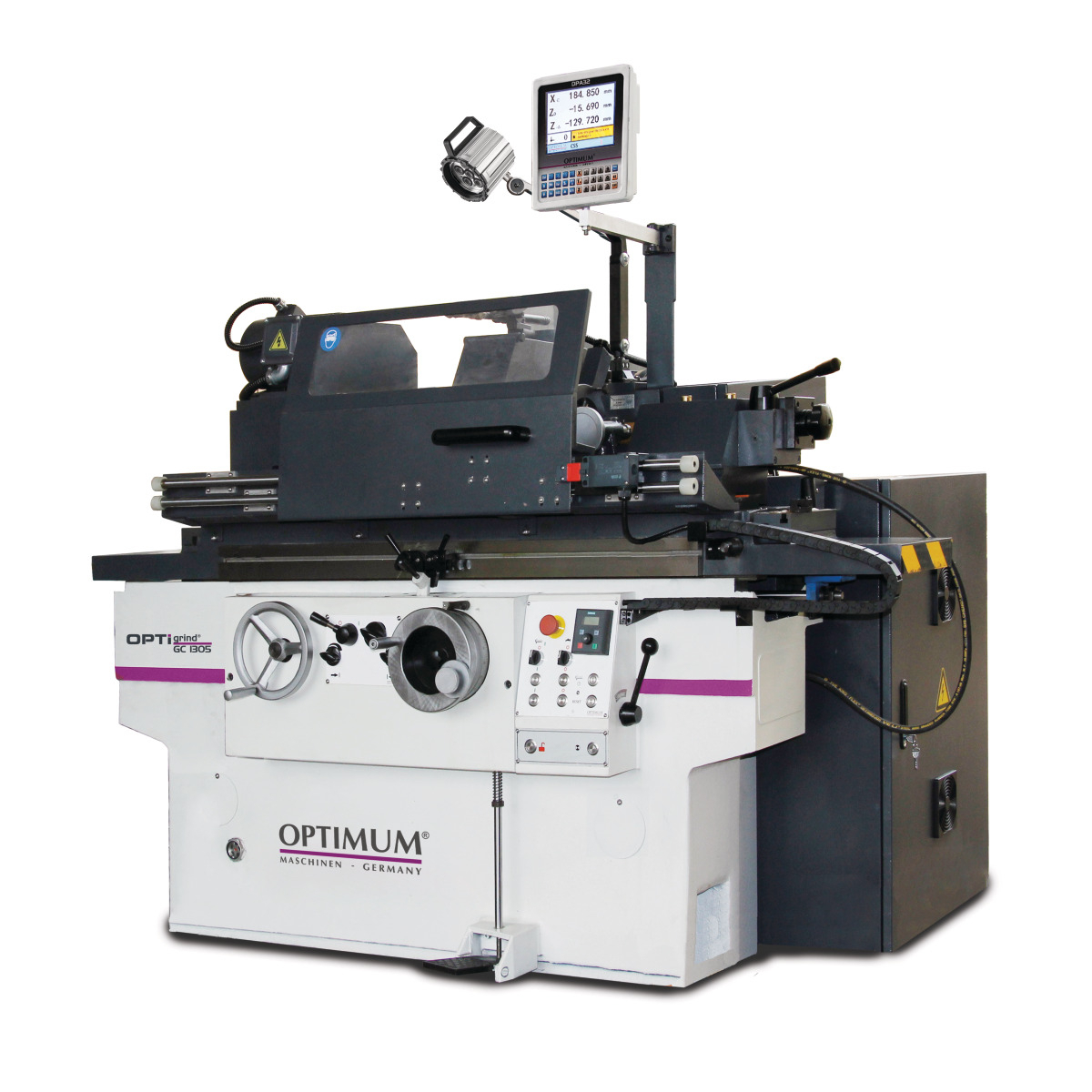

Univerzálna hrotová brúska OPTIgrind GC 1305

Univerzálna hrotová brúska OPTIgrind GC 1305 je presný priemyselný stroj pre vonkajšie a vnútorné valcové brúsenie kovových súčastí. Vďaka robustnej konštrukcii, automatickým posuvom a digitálnemu odmeriavaniu polohy DPA 31 je vhodná pre strojárenské prevádzky, nástrojárne, opravárenské dielne aj firmy zaoberajúce sa výrobou presných rotačných dielov. Umožňuje brúsiť obrobky s dĺžkou až 500 mm a pri vonkajšom brúsení bez lunety pracovať s priemermi 8-200 mm .

Brúska ponúka výšku hrotov 135 mm, maximálnu hmotnosť obrobku medzi hrotmi 50 kg a plynulý pozdĺžny posuv pracovného stola v rozsahu 0,1-4 m/min. Otáčky pracovného vretena je možné nastavovať v rozsahu 25-380 ot./min. Pracovný stôl aj vretenník sú uhlovo nastaviteľné, čo rozširuje možnosti stroja aj na brúsenie kužeľových plôch.

Model GC 1305 kombinuje automatizované polohovanie s možnosťou jemného ručného nastavovania. Kalené a brúsené vedenia, stabilné uloženie vreteníka a masívne lôžko vytvárajú vhodné podmienky na dokončovacie obrábanie súčastí s nárokmi na presnosť a kvalitu povrchu.

Univerzálne využitie pre vonkajšie a vnútorné brúsenie

OPTIgrind GC 1305 je určená na presné brúsenie rotačných obrobkov, ako sú hriadele, čapy, puzdrá, osi a ďalšie strojné diely. Uplatnenie nájde pri dokončovaní novo vyrobených súčastí aj pri opravárenských prácach, kedy je potrebné obnoviť požadovaný priemer alebo upraviť povrch funkčných plôch.

Pri vonkajšom valcovom brúsení bez lunety umožňuje opracovávať obrobky s priemerom 8-200 mm. S použitím lunety je pracovný rozsah 8-60 mm. Maximálna dĺžka brúsenia je 500 mm, pričom pracovný stôl má pozdĺžny pojazd až 640 mm. To poskytuje priestor na nastavenie polohy pri brúsení rôznych dĺžok obrobkov.

Na vnútorné brúsenie ponúka stroj pracovný rozsah 25-100 mm bez vnútornej opierky a 35-100 mm s opierkou. Maximálna hĺbka brúseného otvoru dosahuje 125 mm. Brúsnu jednotku je možné upraviť pre vnútorné operácie pomocou otočného usporiadania vretena, takže jeden stroj pokrýva viac typov valcového brúsenia.

Robustná konštrukcia pre presné obrábanie

Základom brúsky je masívne jednodielne lôžko s výrazným rebrovaním . Tuhá konštrukcia pomáha obmedzovať nežiaduce deformácie pri obrábaní a vytvára stabilný základ na vedenie pracovného stola a brúsne jednotky.

Vodiace plochy sú indukčne kalené a brúsené. Pozdĺžne vedenie pracovného stola a priečne vedenie brúsnej jednotky kombinujú prizmatické a ploché vodiace plochy. Toto riešenie podporuje rovnomerný pohyb jednotlivých pracovných častí, čo je dôležité najmä pri dokončovacích operáciách s malými úbermi materiálu.

Pracovné vreteno je uložené na presných kuželíkových ložiskách. Prevodové súčasti tvoria rozmerné kalené a brúsené ozubené kolesá. Štvorstupňová mechanická prevodovka spolu s frekvenčnou reguláciou umožňuje prispôsobovať otáčky pracovného vretena konkrétnej brúsnej operácii.

Automatické posuvy a pohodlné ovládanie

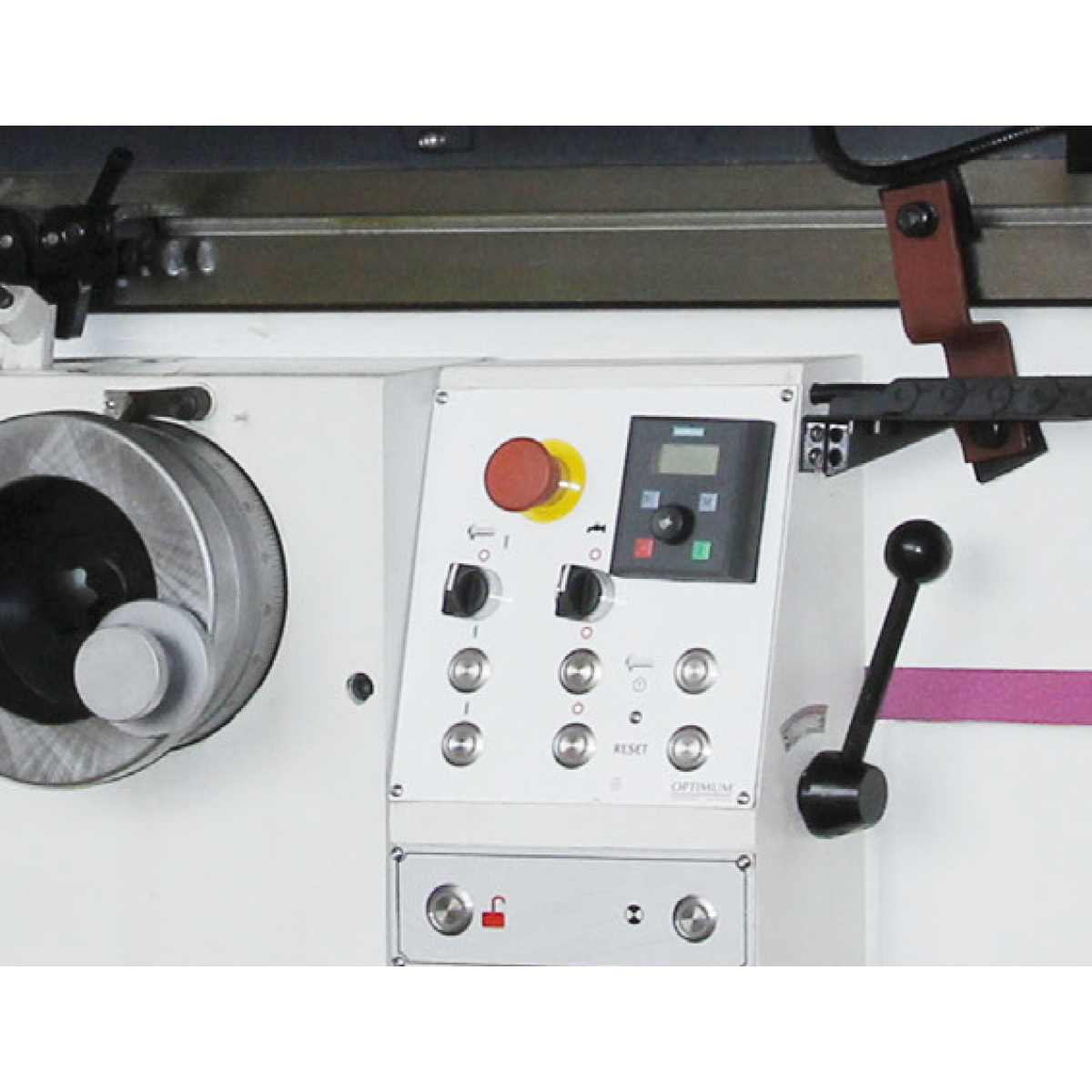

Významnou prednosťou OPTIgrind GC 1305 sú automatické posuvy pracovných osí X a Z . Ich ovládanie pomocou joysticku je umiestnené priamo na suporte, takže obsluha môže vykonávať potrebné polohovanie z pracovného miesta.

Rýchloposuv oboch osí umožňuje rýchle premiestnenie pracovných častí medzi jednotlivými operáciami. Obmedzuje tak čas, ktorý by inak bolo nutné venovať ručnému prestavovaniu stroja. To je praktické najmä pri opakovanom brúsení súčastí alebo pri častom striedaní výrobných zákaziek.

Digitálne odmeriavanie DPA 31 poskytuje prehľad o aktuálnej polohe pracovných osí. Pre jemné nastavovanie je možné využívať ručné ovládacie kolesá s posuvom 1 mm na jednu otáčku. Jeden dielik stupnice zodpovedá posuvu 0,005 mm, čo umožňuje presné mechanické nastavenie požadovanej polohy.

Posuvový mechanizmus je vybavený nastaviteľnou preťažovacou spojkou. Tá chráni jeho mechanické časti pri nadmernom zaťažení a obmedzuje riziko poškodenia posuvového ústrojenstva.

Možnosť brúsenia kužeľových plôch

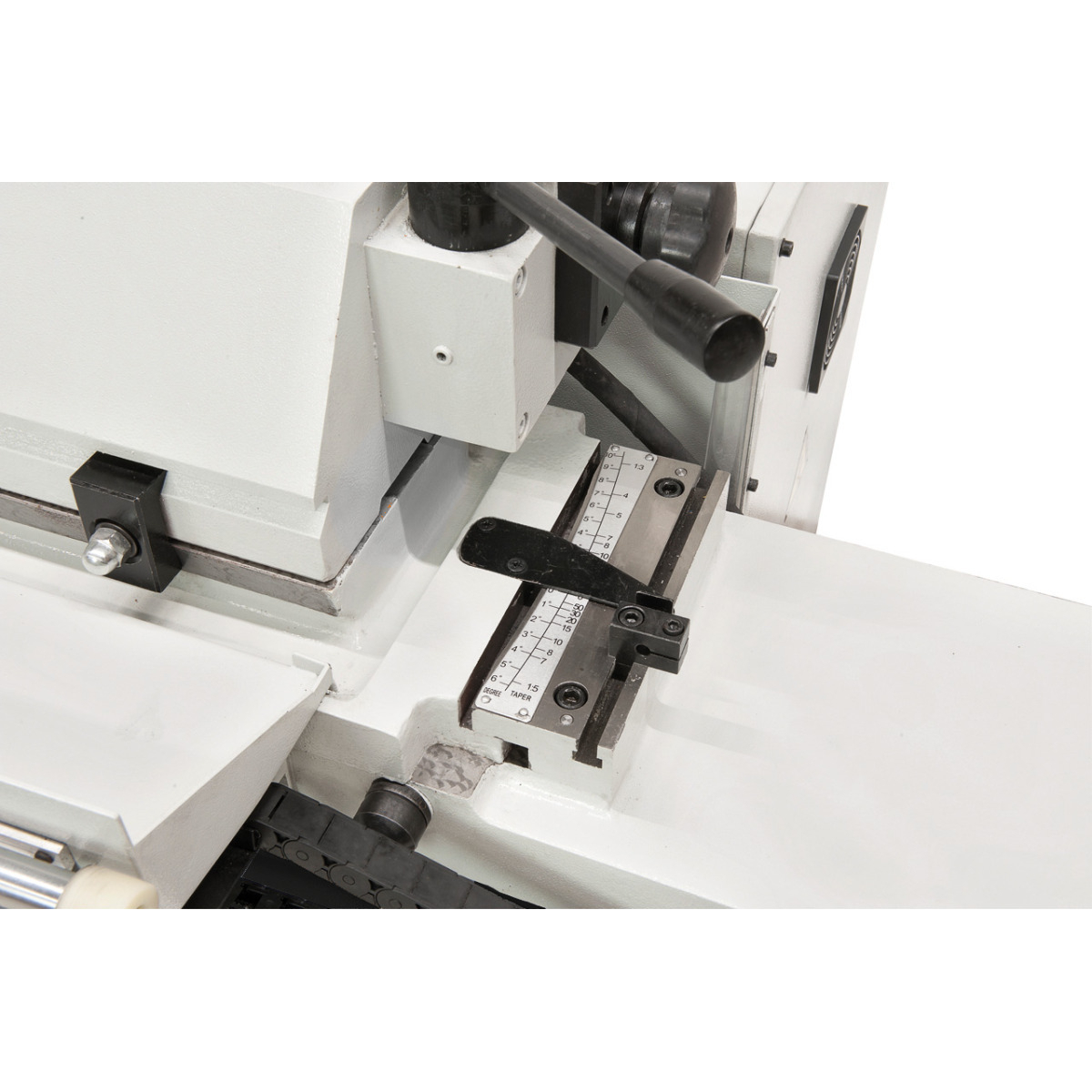

Okrem valcového brúsenia umožňuje OPTIgrind GC 1305 aj opracovanie kužeľových plôch. Pracovný stôl je možné natočiť v rozsahu +3° až −9°, pričom uhlová stupnica uľahčuje nastavenie požadovanej polohy.

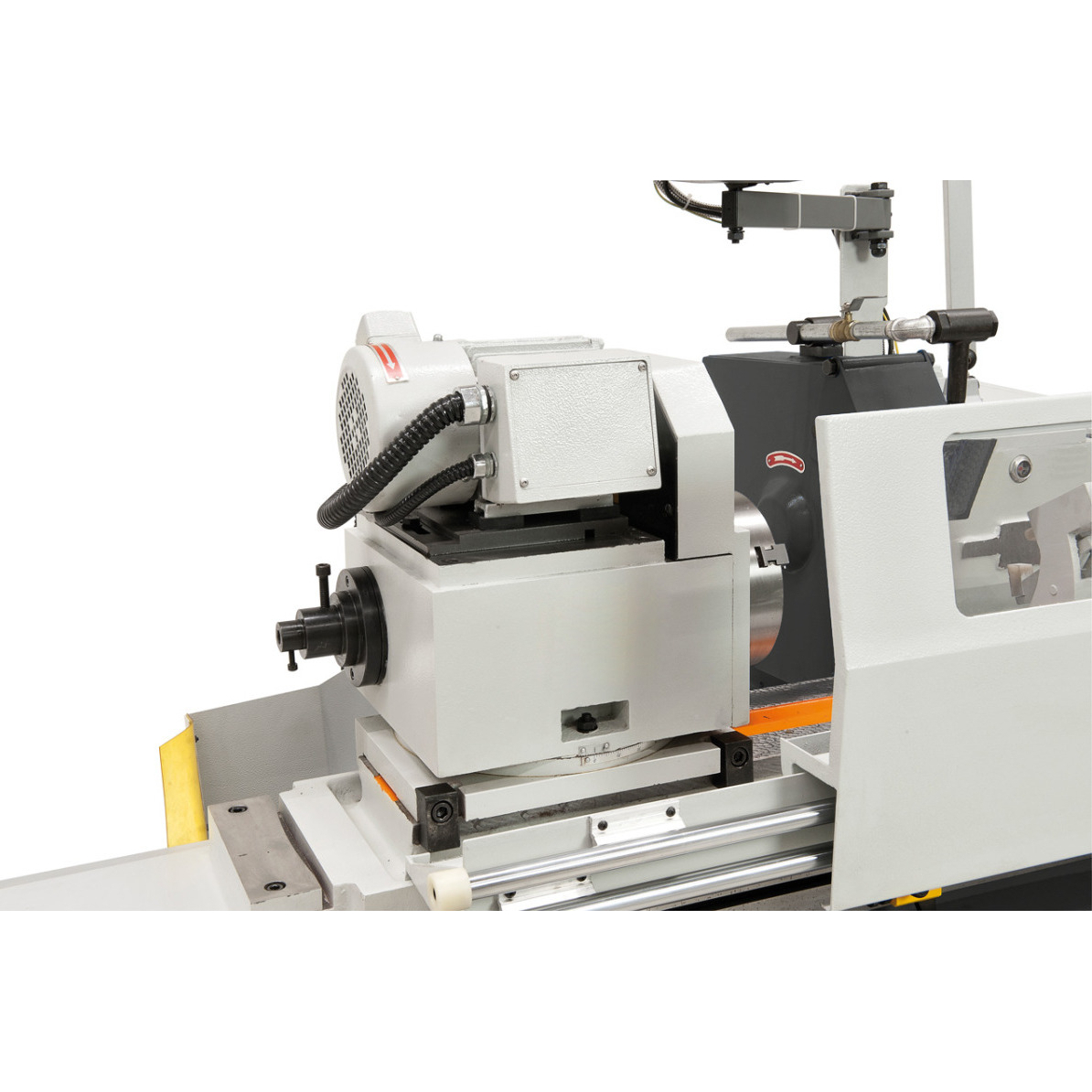

Vreteník obrobku ponúka rozsah natočenia 0-45 °. Kombinácia týchto možností umožňuje prispôsobiť geometriu upnutia a pracovné usporiadanie konkrétnemu tvaru obrobku.

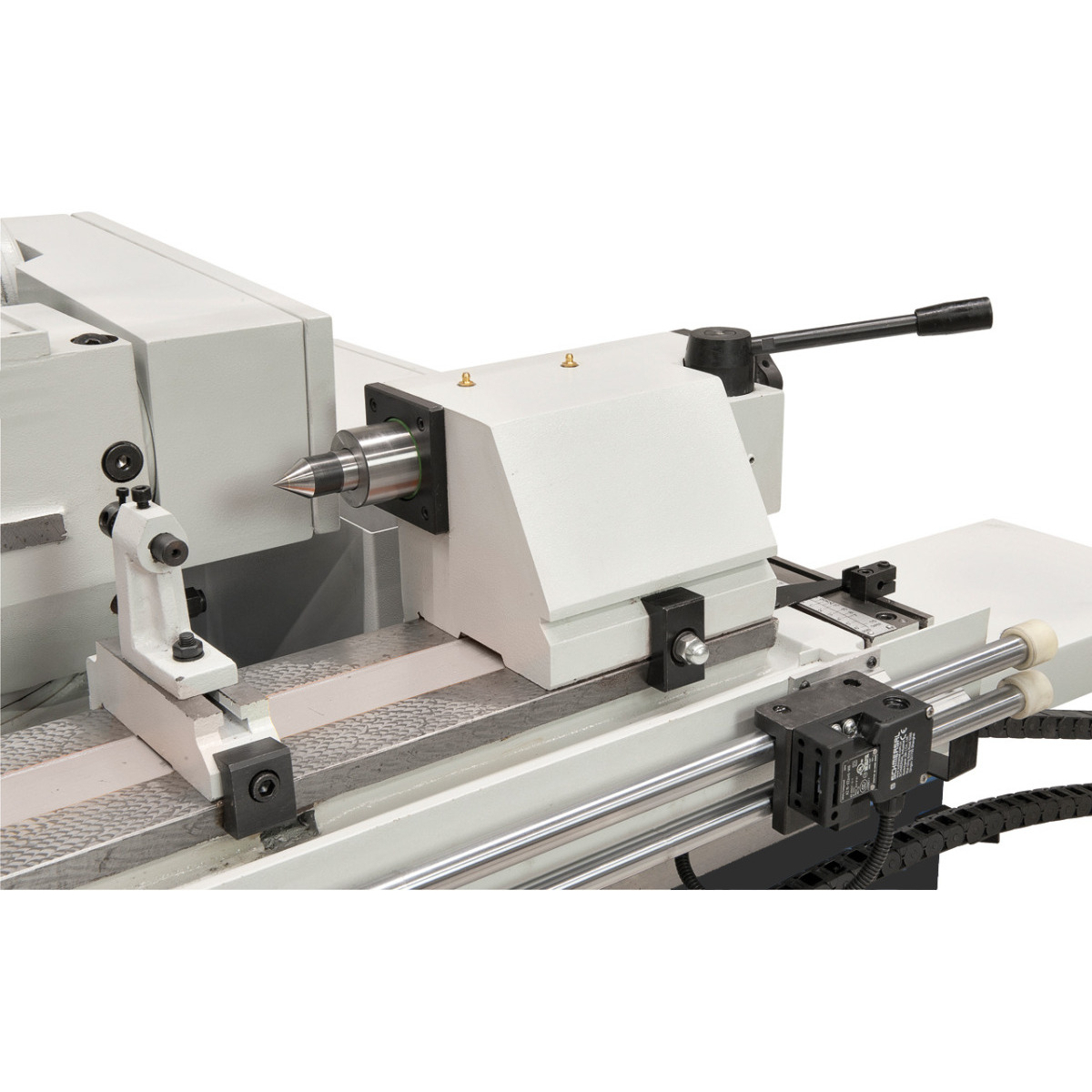

Pracovné vreteno aj pinola koníka používajú kužeľ MK 4. Zdvih pinoly koníka je 25 mm. Pri brúsení dlhších súčastí je možné využívať upnutie medzi hrotmi a podľa potreby aj podopretie obrobku lunetou.

Hlavné výhody brúsky OPTIgrind GC 1305

• Vonkajšie aj vnútorné brúsenie na jednom stroji pre široké spektrum rotačných súčastí.
• Maximálna dĺžka brúsenia 500 mm na opracovanie hriadeľov, čapov a ďalších dielov.
• Priemer vonkajšieho brúsenia 8-200 mm pri práci bez lunety.
• Automatický pozdĺžny posuv 0,1-4 m/min pre plynulý pohyb pracovného stola.
• Digitálne odmeriavanie DPA 31 pre prehľadnú kontrolu polohy.
• Joystickové ovládanie osí X a Z pre rýchle polohovanie pracovných častí.
• Masívne rebrované lôžko zaisťujúce stabilný základ pracovného mechanizmu.
• Indukčne kalené a brúsené vedenie pre presný a rovnomerný pohyb.
• Nastaviteľná geometria stola a vreteníka na brúsenie kužeľových plôch.
• Preťažovacia spojka posuvu chrániaca mechanické časti pri nadmernom zaťažení.

Požiadavky na umiestnenie a inštaláciu

OPTIgrind GC 1305 je stacionárna priemyselná brúska s hmotnosťou približne 2 200 kg. Pre jej umiestnenie je nutné zaistiť zodpovedajúcu únosnosť podkladu, dostatočný pracovný priestor a prístup pre manipuláciu s obrobkami.

Rozmery stroja sú približne 2 250 × 1 600 × 1 500 mm. Pri návrhu pracoviska je potrebné počítať aj s priestorom potrebným na prístup k pracovnému stolu, vreteníku, koníku a servisným miestam. Najmä pri brúsení dlhších súčastí je dôležité zaistiť bezpečný priestor na manipuláciu.

Brúska je určená pre elektrické napájanie 400 V/50 Hz a využíva motor s výkonom 4 kW. Pripojenie k elektrickej sieti a uvedenie do prevádzky musí zabezpečiť odborne spôsobilá osoba v súlade s inštalačnou dokumentáciou.
