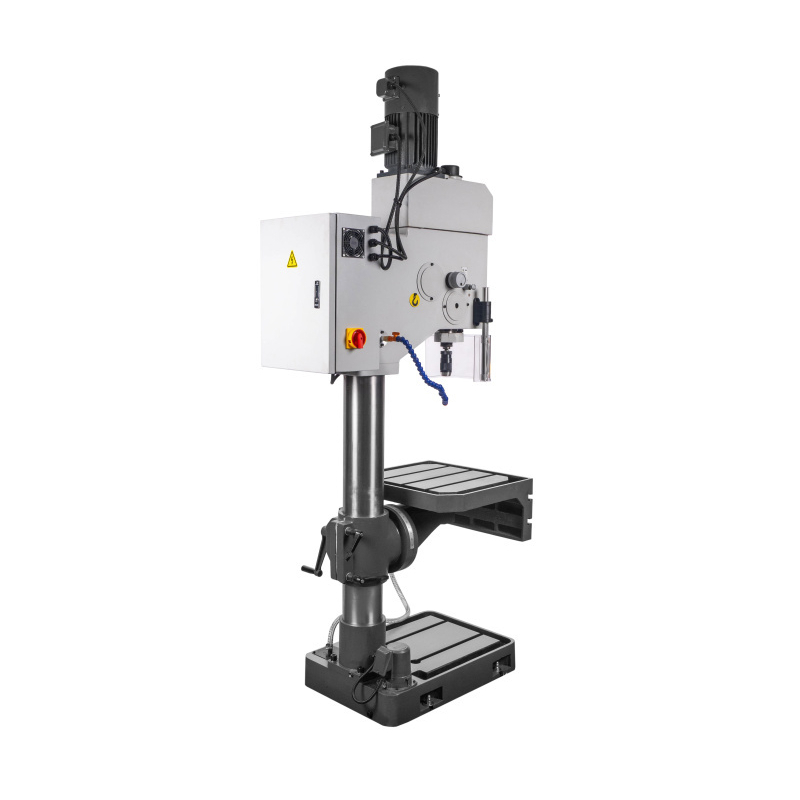

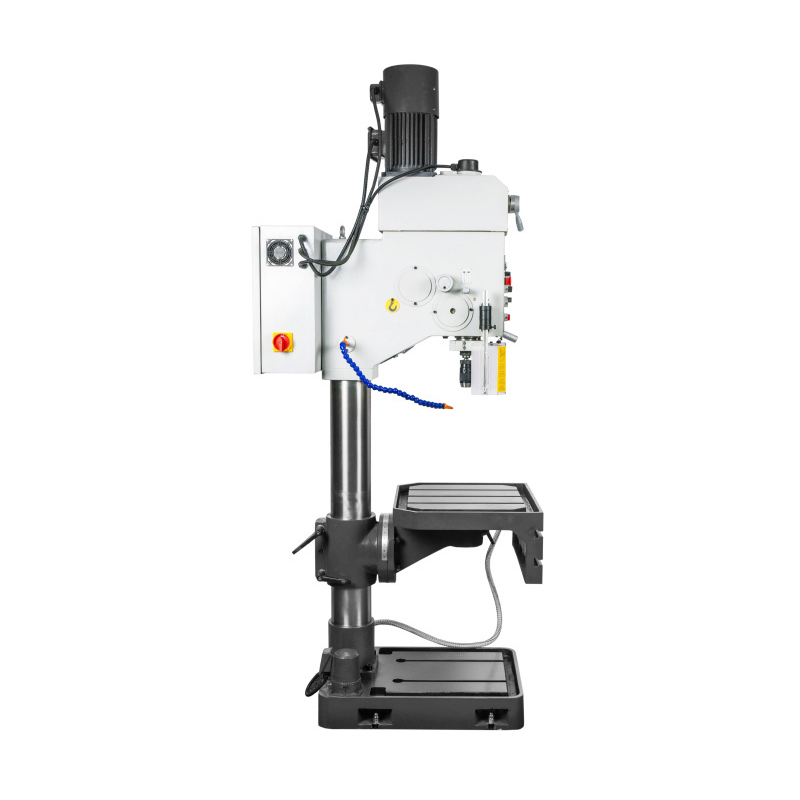

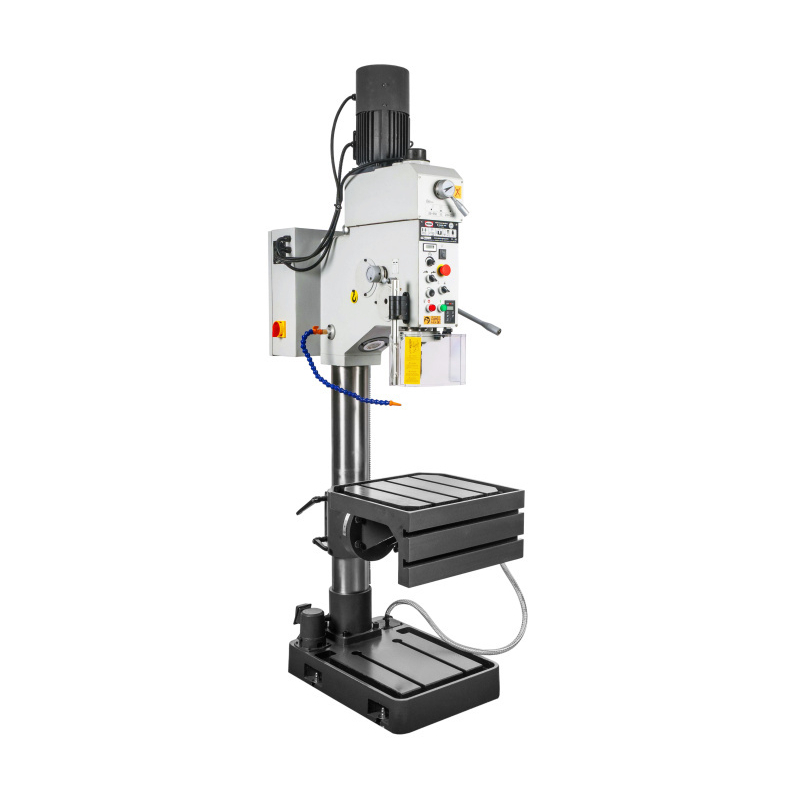

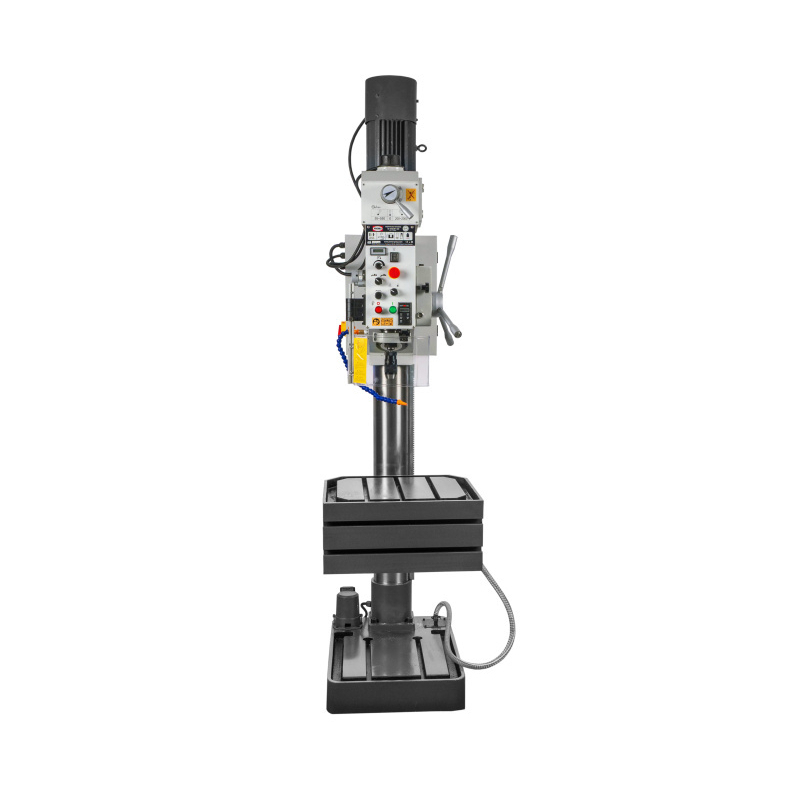

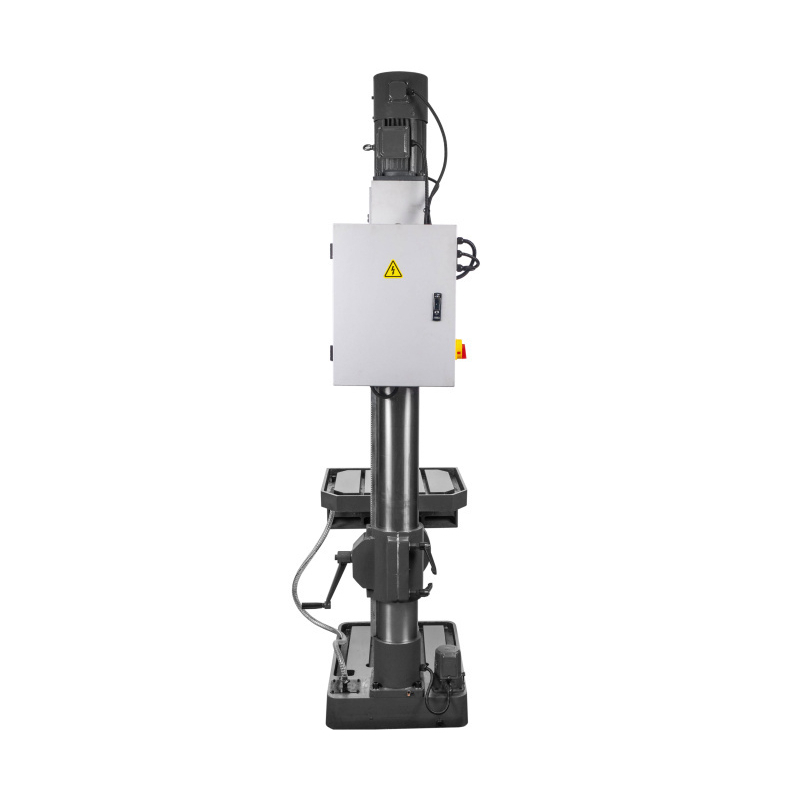

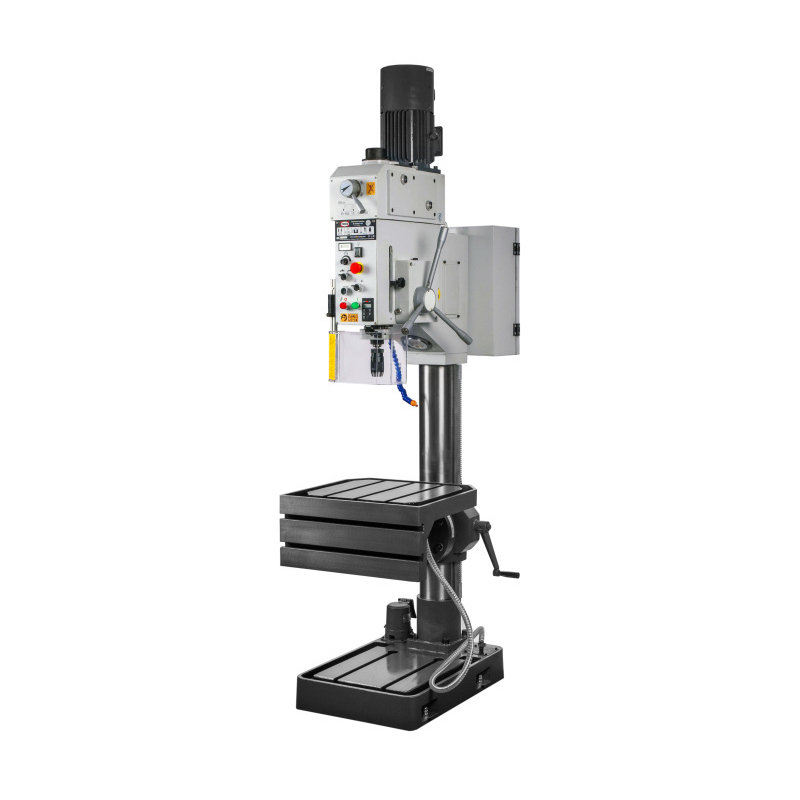

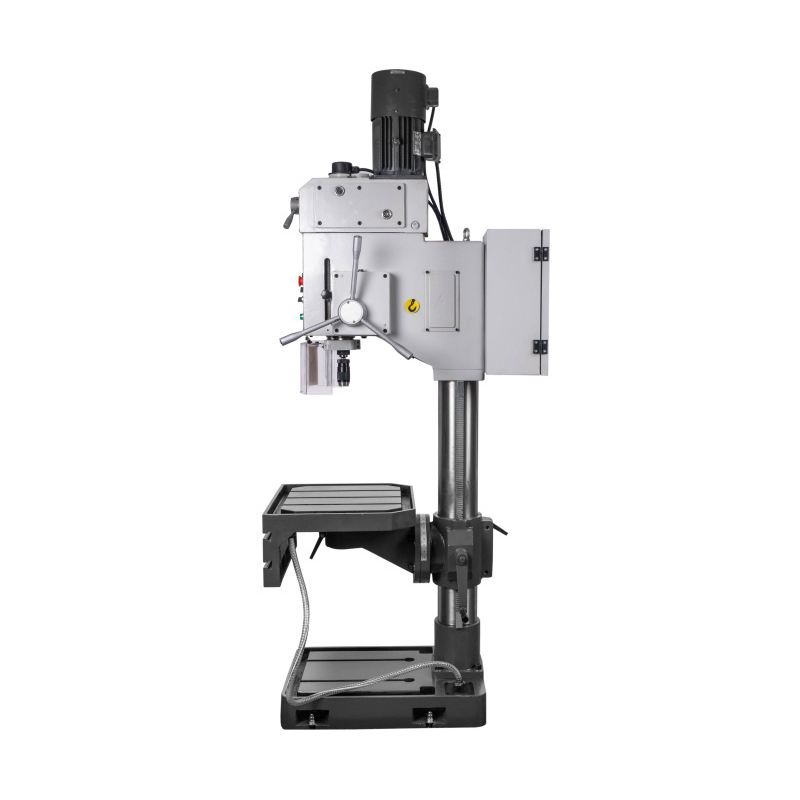

Priemyselná stĺpová vŕtačka PROMA M-1840UF/400 je určená pre zámočnícke dielne, remeselnú výrobu a prevádzky, ktoré potrebujú pevné vŕtacie pracovisko s automatickým posuvom. Motor s výkonom 2 200 W v režime S1 a napájaním 400 V dopĺňa dvojstupňová prevodovka s frekvenčným meničom. Maximálny priemer vŕtania dosahuje 40 mm do ocele a 45 mm do liatiny.
Výraznou výhodou je uhlový pracovný stôl s náklonom ±45° a možnosťou otáčania okolo stĺpika. Umožňuje prispôsobiť polohu obrobku smeru požadovaného otvoru. Pre opakované vŕtanie ponúka stroj elektromagneticky ovládaný posuv vretena, nastaviteľný hĺbkový doraz a digitálne meranie hĺbky.
Chladiaci systém, pracovné LED osvetlenie aj zariadenie na rezanie závitov patria k základnej výbave. Vŕtačka tak sústreďuje dôležité funkcie pre vŕtanie a rezanie závitov na jednom pracovisku. Pri striedaní zákaziek oceníte aj digitálny displej otáčok a automatický vyhadzovač nástrojov.
Plynulá regulácia otáčok v dvoch rozsahoch

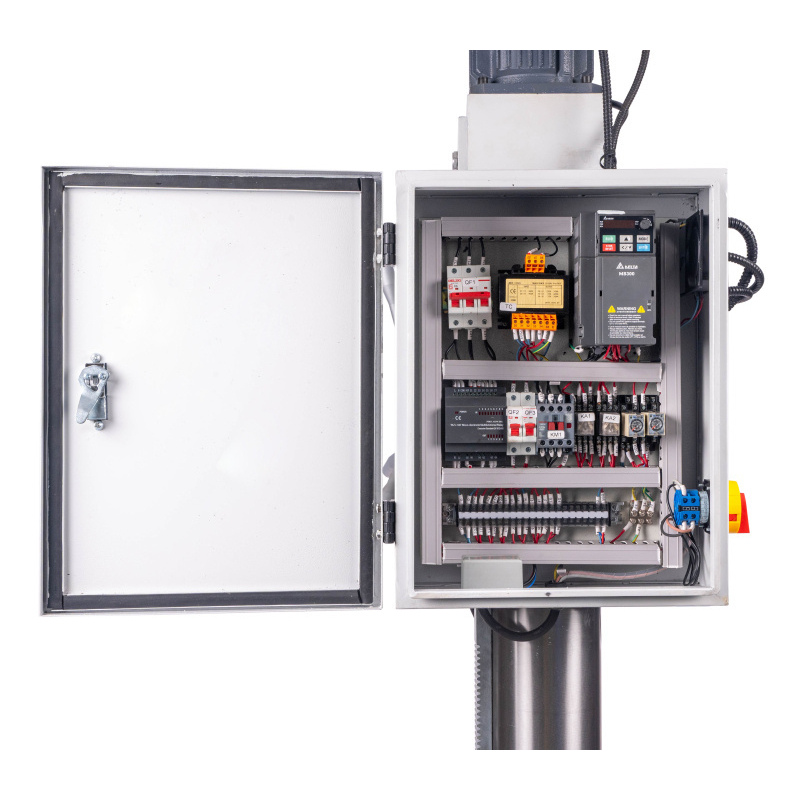

Frekvenčný menič Delta VFD umožňuje plynulé nastavovanie otáčok v rozsahoch 55–550 a 200–2 000 ot./min. Dva mechanické stupne poskytujú rôzne pracovné rozsahy; v rámci zvoleného rozsahu je možné otáčky prispôsobiť použitému nástroju a obrábanému materiálu. To je praktické najmä v dielni, kde sa striedajú rôzne priemery vrtákov a jednotlivé pracovné operácie.

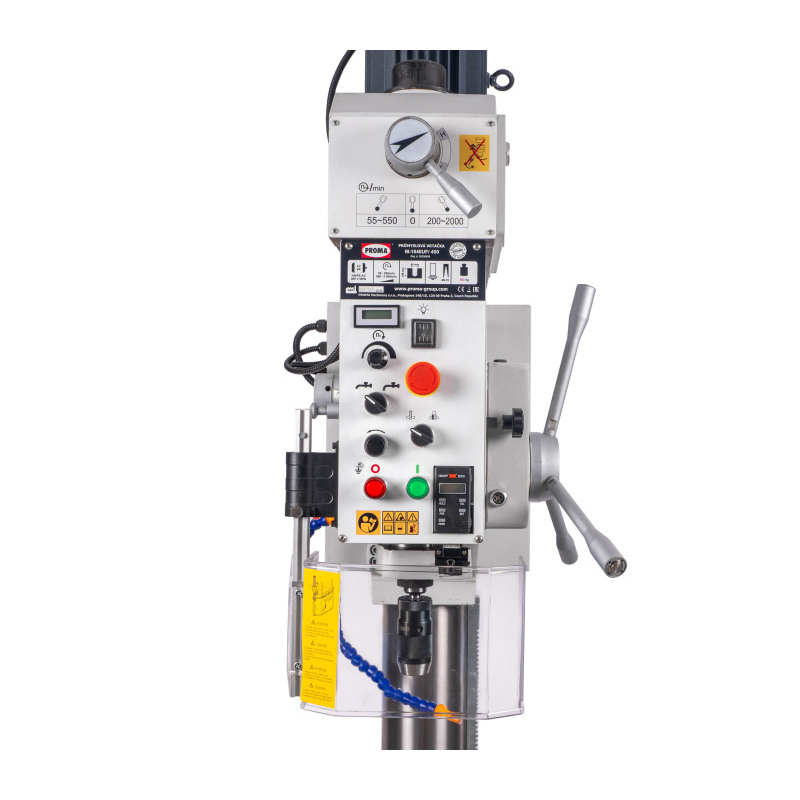

Aktuálne otáčky sledujete na digitálnom displeji. Pri návrate k tej istej úlohe tak máte prehľad o nastavení stroja. Prevodovka používa kalené a brúsené ozubené kolesá, ktoré podporujú plynulý chod prevodového mechanizmu.
Posuv a kontrola hĺbky pri opakovanom vŕtaní

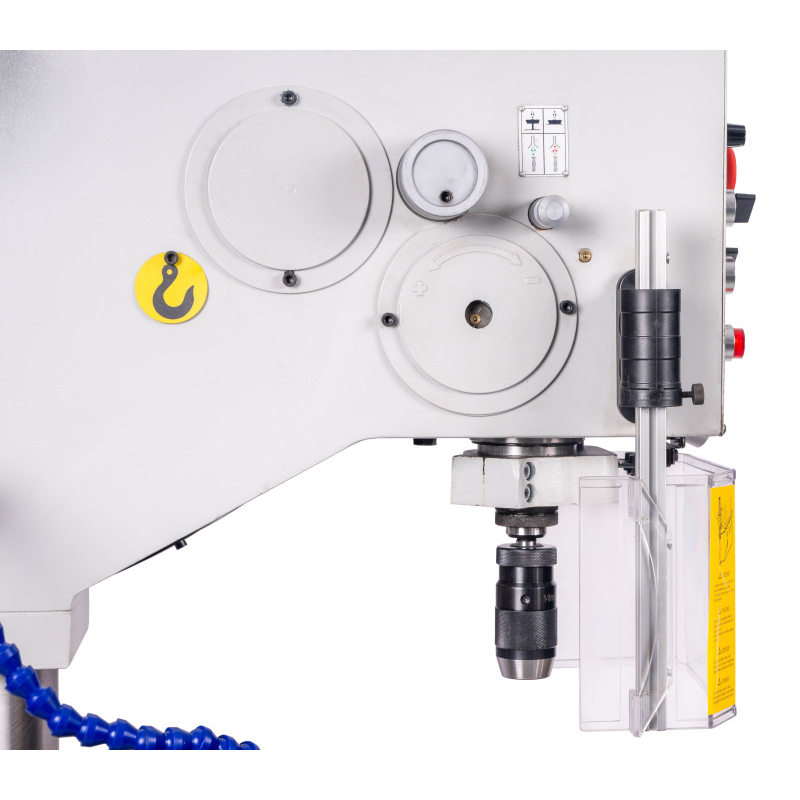

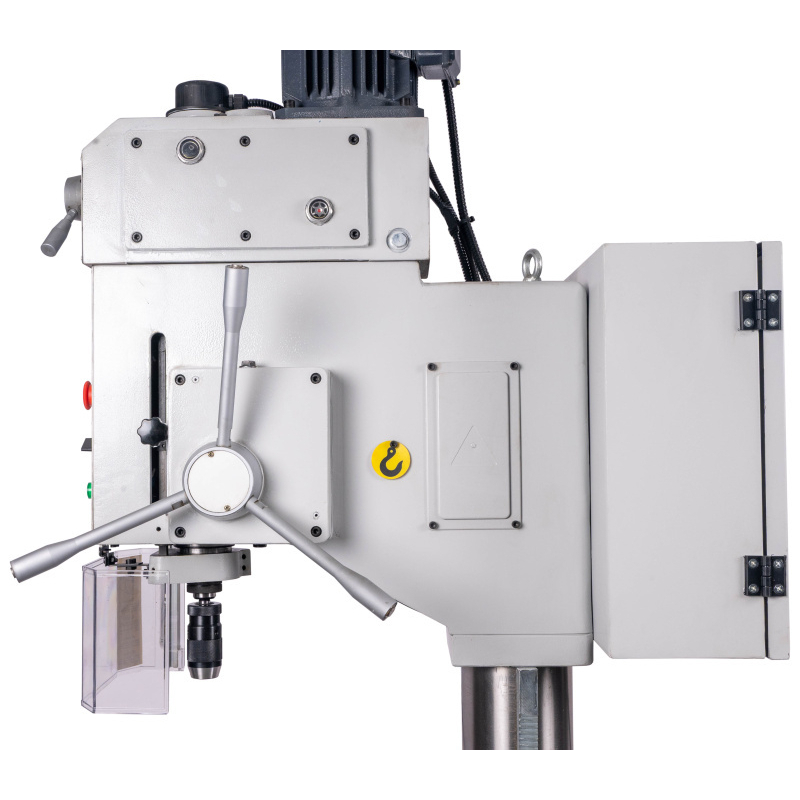

Automatický posuv vretena sa prepína elektromagnetickou spojkou. Pri opakovaných otvoroch obmedzuje potrebu nepretržitého ručného vedenia posuvu. Zdvih vretena 190 mm poskytuje pracovný priestor na vŕtanie; pri príprave zákazky je potrebné zohľadniť dĺžku nástroja a spôsob upnutia obrobku.

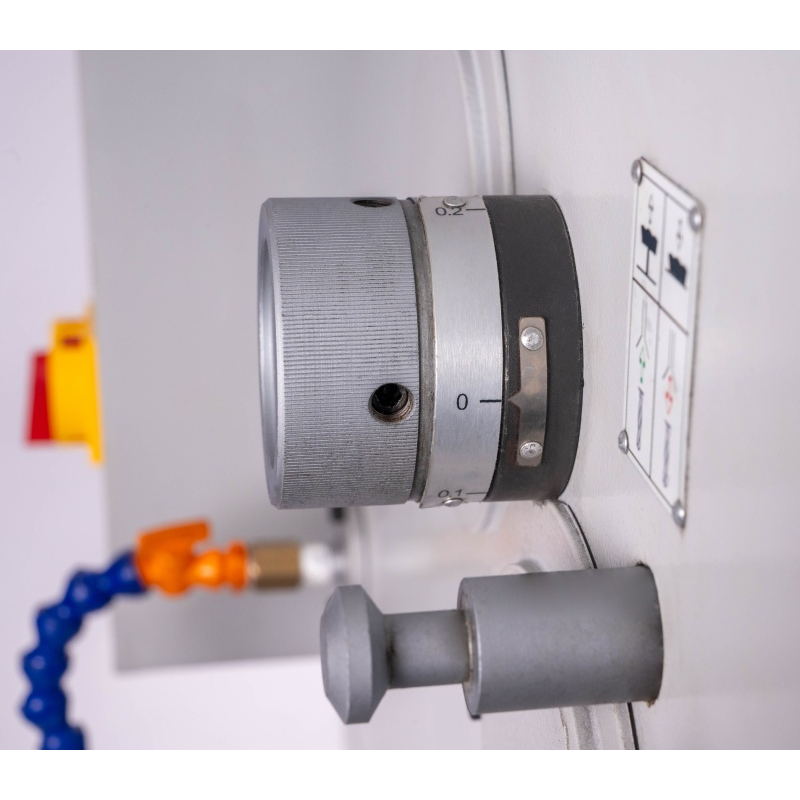

Digitálne meranie uľahčuje sledovanie hĺbky a nastaviteľný doraz pomáha pri opakovaní rovnakého pracovného postupu. Tieto prvky využijete napríklad pri výrobe sérií dielov, pri ktorých potrebujete priebežne kontrolovať vniknutie nástroja. Zariadenie na rezanie závitov rozširuje možnosti využitia stroja o rezanie závitov.

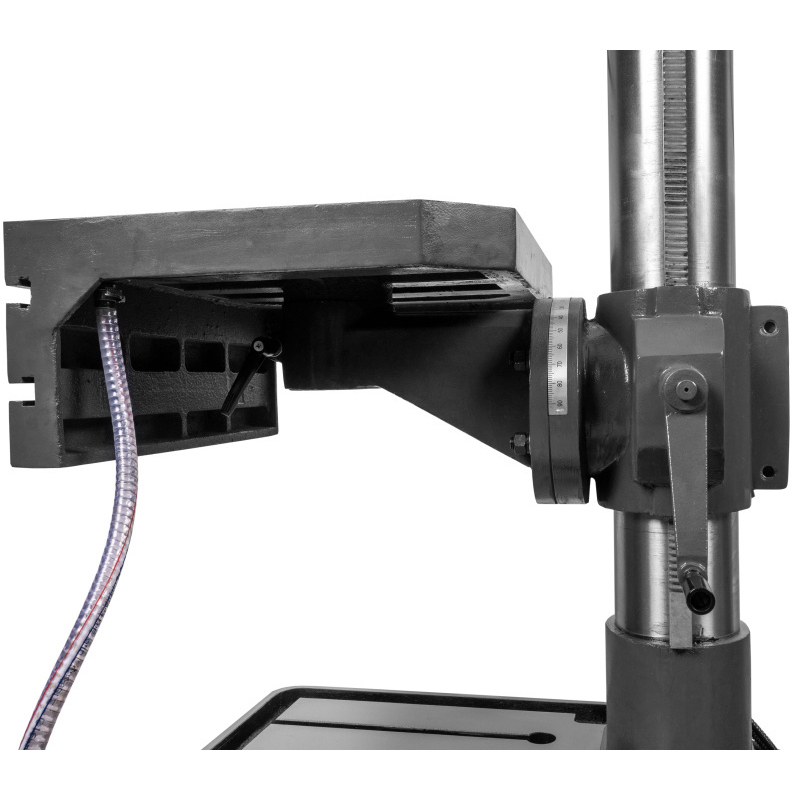

Uhlový stôl a priestor pre vyššie obrobky

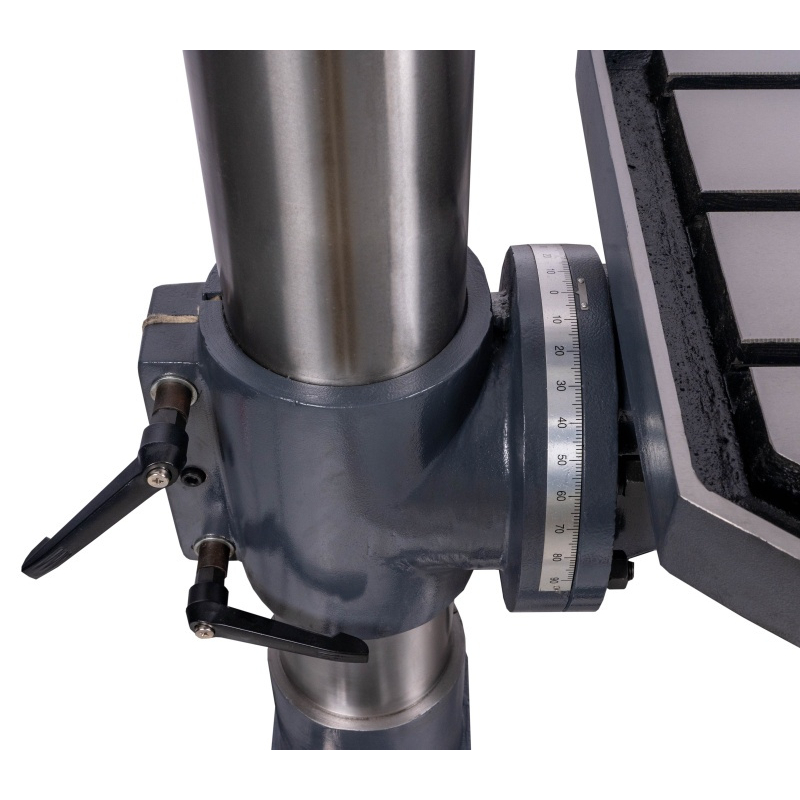

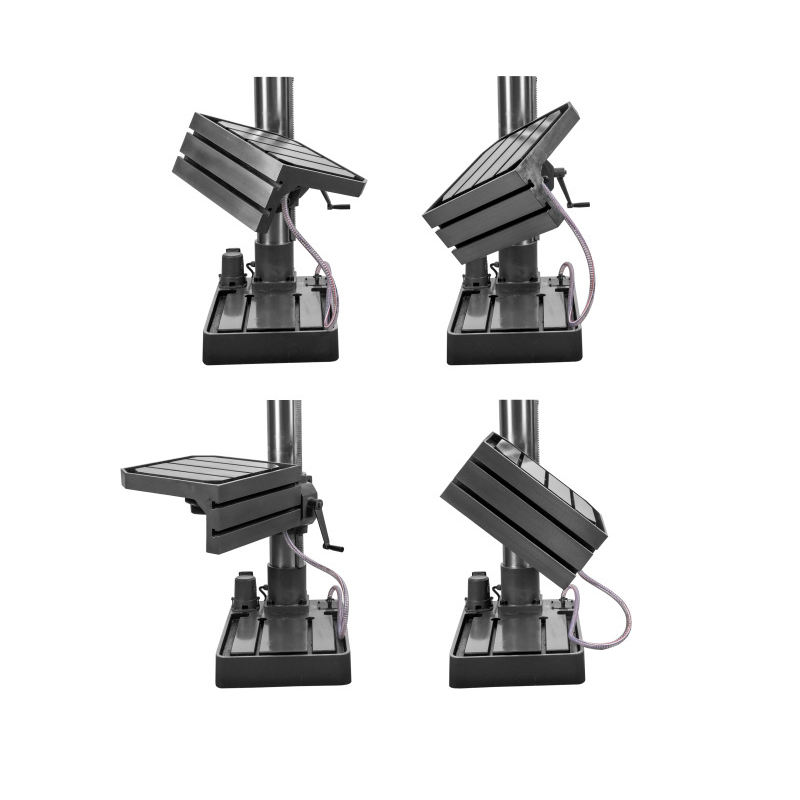

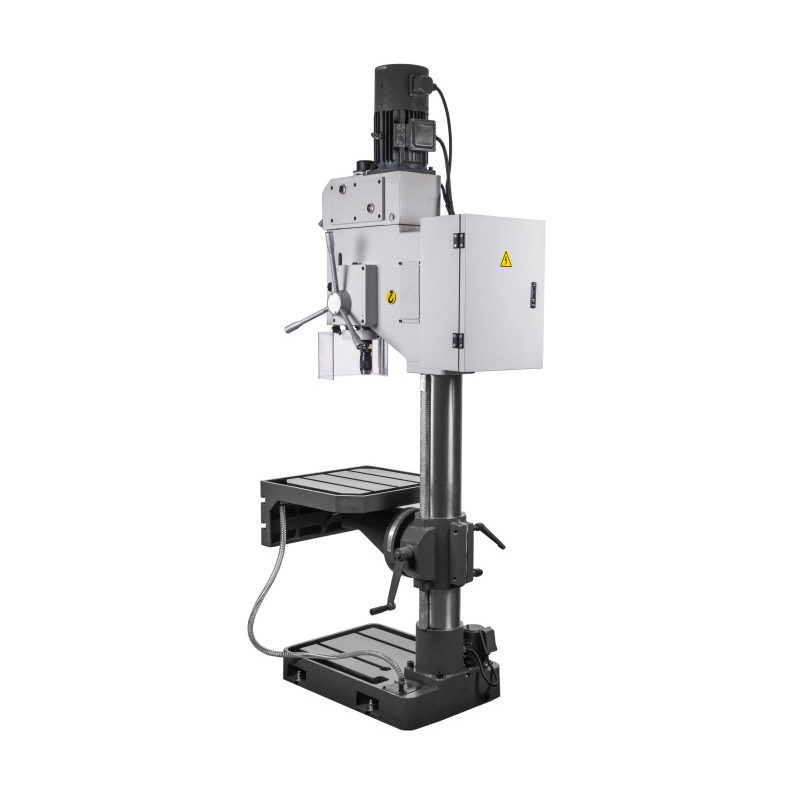

Stôl je možné nakloniť o ±45° a otočiť v horizontálnej rovine okolo stĺpika. Pri vŕtaní pod uhlom tak môžete upraviť polohu upnutého dielu priamo na stroji. T-drážky slúžia na upevnenie vhodných upínacích prvkov.
Výsuv vretena je 340 mm. Vzdialenosť vretena od stola je 675 mm a od základne 1 195 mm. Pre vysoké obrobky je možné využiť brúsenú základnú dosku s T-drážkami. Pri posudzovaní pracovného priestoru zohľadnite aj výšku zveráka alebo upínacieho prípravku, aby zostalo miesto pre nástroj a manipuláciu s obrobkom.
Hlavné prínosy pre prevádzku dielne
- Regulácia otáčok frekvenčným meničom na prispôsobenie rôznym nástrojom a materiálom.
- Automatický posuv vretena pre opakované vŕtacie operácie.
- Naklápací uhlový stôl na upevnenie obrobku pri šikmých otvoroch.
- Digitálny displej otáčok a hĺbky pre prehľadnú kontrolu nastavení.
- Chladiaci systém a LED osvetlenie priamo v štandardnej výbave.
- Automatický vyhadzovač nástrojov pre pohodlnejšiu výmenu pri zmene operácie.

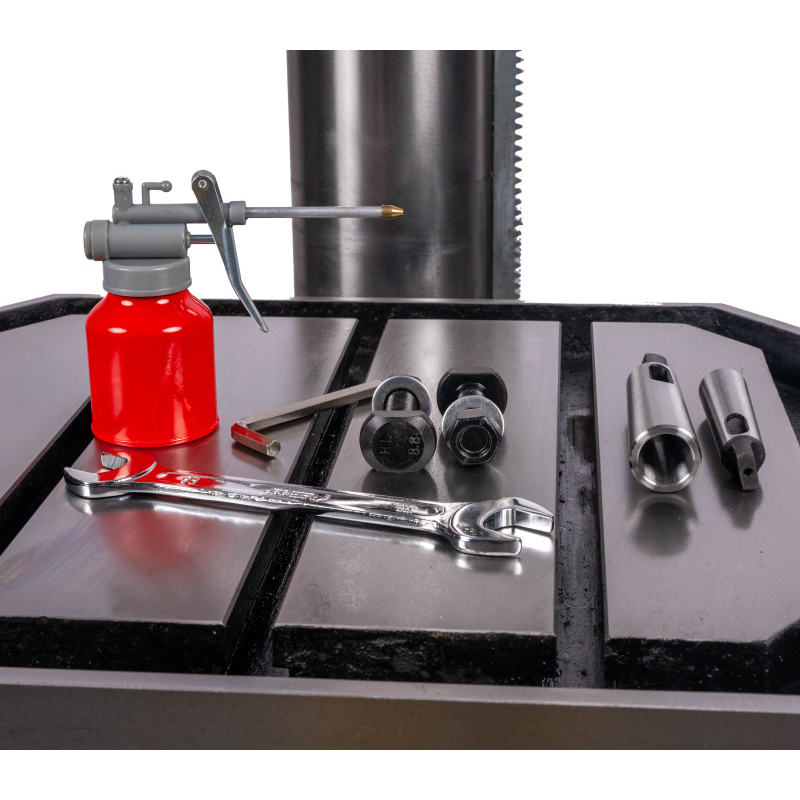

Obsah dodávky a štandardná výbava
Súčasťou dodávky je vŕtačka a nasledujúce upínacie príslušenstvo:
- rýchloupínacie skľučidlo 1–16 mm / B16,
- upínací trn MK4 / B16,
- prechodkové puzdrá MK4/MK3 a MK3/MK2.
Stroj je štandardne vybavený frekvenčným meničom Delta VFD, automatickým vyhadzovačom nástrojov, chladiacim zariadením, elektromagnetickým posuvom vretena a zariadením na rezanie závitov. K jeho výbave patrí aj LED osvetlenie, digitálny displej otáčok, digitálne meranie hĺbky vŕtania a výškovo nastaviteľný ochranný kryt s koncovým spínačom.
Strojové zveráky sú voliteľným príslušenstvom a objednávajú sa samostatne. Ich veľkosť a vyhotovenie vyberajte podľa obrábaných dielov a potrebného priestoru pod nástrojom.
Technické parametre
| Výkon motora S1, 100 % | 2 200 W |
|---|---|
| Napájacie napätie | 400 V |
| Maximálny priemer vŕtania do ocele | 40 mm |
| Maximálny priemer vŕtania do liatiny | 45 mm |
| Rýchloupínacie skľučidlo | 1–16 mm / B16 |
| Počet prevodových stupňov | 2, s plynulou reguláciou otáčok |
| Rozsah otáčok vretena | 55–550 / 200–2 000 ot./min |
| Výsuv | 340 mm |
| Vzdialenosť vretena od stola | 675 mm |
| Vzdialenosť vretena od základne | 1 195 mm |
| Zdvih vretena | 190 mm |
| Priemer stĺpa | 150 mm |
| Rozmery vertikálneho stola | 560 × 520 mm |
| Rozmery horizontálneho stola | 560 × 250 mm |
| Sklon stola | ±45° |
| Veľkosť základne | 535 × 505 mm |
| Rozmery stroja (D × Š × V) | 1 000 × 620 × 2 300 mm |
| Hmotnosť stroja | 560 kg |
Príprava pracoviska
Vŕtačka vyžaduje napájanie 400 V. Pred umiestnením zohľadnite výšku stroja 2 300 mm a priestor pre obsluhu, otáčanie stola a vkladanie obrobkov. Elektrické pripojenie a inštaláciu zabezpečte odborným spôsobom podľa návodu. Pre konkrétne zákazky pripravte vhodné upínacie prostriedky a nástroje; rozsah dodávaných upínacích skľučidiel 1–16 mm nie je zhodný s maximálnou vŕtacou kapacitou stroja.
Ďalšie modely nájdete v kategórii vŕtačky. Môžete si prezrieť aj ďalšie stroje značky PROMA. Poradňa Ako vybrať vŕtačku vám pomôže s porovnaním pracovného priestoru, posuvu a výbavy.
Často kladené otázky
Je možné plynule nastavovať otáčky?
Áno. Frekvenčný menič umožňuje plynulú reguláciu v dvoch prevodových rozsahoch: 55–550 a 200–2 000 ot./min. Otáčky zobrazuje digitálny displej.
Umožňuje vŕtačka vŕtať pod uhlom?
Áno. Uhlový stôl je možné nakloniť o ±45° a otočiť okolo stĺpika. Obrobok je potrebné v požadovanej polohe pevne upnúť.
Sú súčasťou dodávky chladenie a skľučovadlo?
Áno. Vŕtačka je štandardne vybavená chladiacim zariadením. Súčasťou dodávky je aj rýchloupínacie skľučidlo 1–16 mm / B16, upínací trn a redukčné puzdrá.
Má stroj automatický posuv a funkciu rezania závitov?
Áno. Štandardná výbava zahŕňa elektromagneticky ovládaný posuv vretena a závitovacie zariadenie. Hĺbku vŕtania je možné sledovať na digitálnom meradle.
