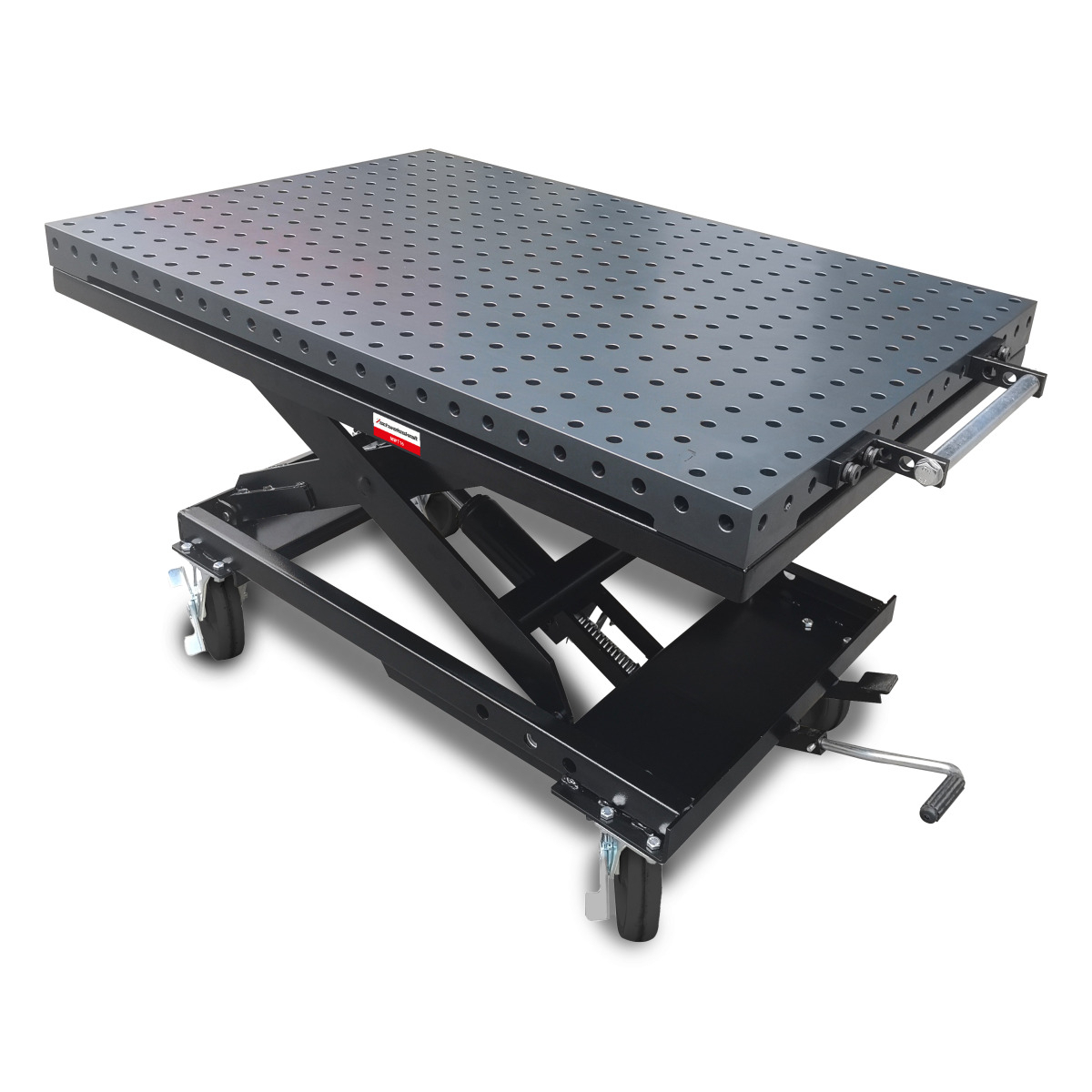

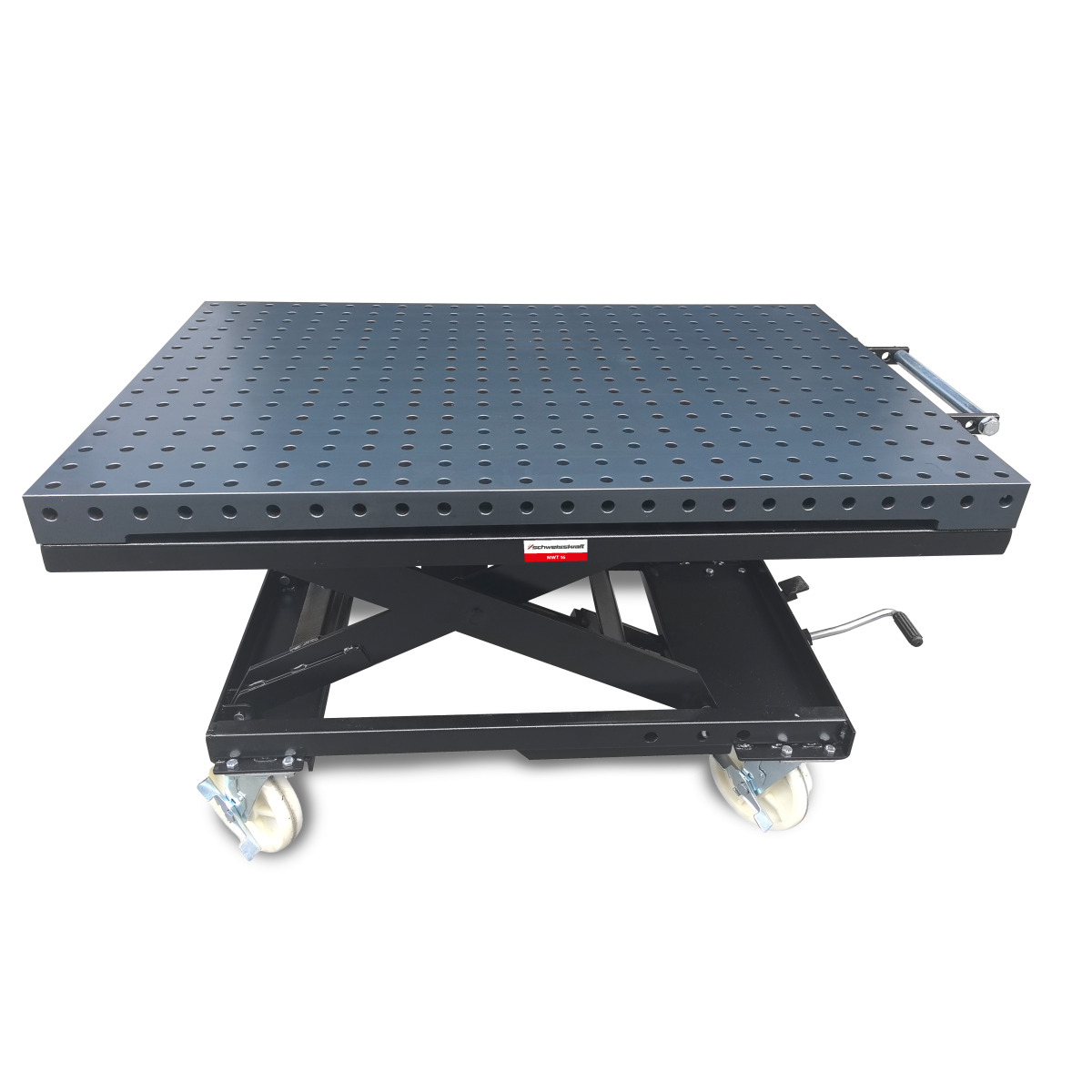

Schweißkraft MWT 16 vo verzii 3D je pojazdný zvárací stôl s hydraulickým nastavením pracovnej výšky. Ponúka pracovnú plochu s rozmermi 1 200 × 800 mm, upínací systém s otvormi s priemerom 16 mm a nosnosť 750 kg. Hodí sa do zámočníckych, výrobných a servisných dielní, kde sa menia rozmery zváraných dielov aj miesto práce.
Dosku je možné pomocou ručného hydraulického mechanizmu nastaviť do výšky od 445 do 987 mm nad podlahou. Môžete tak prispôsobiť polohu obrobku konkrétnej operácii bez toho, aby bolo potrebné budovať pevné pracovisko pre každú výšku. Nožnicový zdvíhací mechanizmus dopĺňa bezpečnostný aretačný čap so štyrmi polohami zaistenia.
Označenie 3D tu znamená možnosť využiť pri upínaní pracovnú dosku aj bočné lišty po obvode stola. Tie pomáhajú pri montáži a upevňovaní dielov vo zvislej polohe. Pre upínacie prvky systému 16 sú pripravené otvory s priemerom 16 mm; samostatná sada upínacích prvkov a dorazov sa zakúpi ako príslušenstvo.
Pracovná výška podľa zváraného dielu a obsluhy
Nastavenie výšky oceníte pri striedaní menších dielov, rámov a rozmernejších zostáv. Nízka poloha uľahčí umiestnenie ťažšieho obrobku na stôl, vyššia poloha poskytne pohodlnejší prístup pri montáži, bodovom zváraní a zváraní. Hydraulický zdvih sa ovláda ručne a jedným stlačením posunie stôl približne o 14,6 mm.
Celozváraná oceľová konštrukcia so nožnicovým mechanizmom tvorí pevný základ pre prácu s materiálom do uvedenej nosnosti. Pri plánovaní pracoviska zohľadnite aj približnú hmotnosť samotného stola 250 kg. Stôl je určený na manipuláciu v dielni pomocou koliesok; pred prácou ho umiestnite na vhodnú rovnú plochu a použite parkovacie brzdy.
Doska pre opakované upínanie
Pracovná doska je vyrobená z konštrukčnej ocele S355 a jej povrch je opracovaný pomocou CNC. Rovná pracovná plocha pomáha pri zostavovaní dielcov do požadovanej polohy. Plazmová nitridácia zvyšuje tvrdosť povrchu a jeho odolnosť proti korózii a usadzovaniu zvarových rozstrekov.
Otvory s priemerom 16 mm umožňujú použitie vhodných dorazov, svorkov a ďalších prvkov systému 16. To je užitočné najmä pri opakovanej výrobe: raz pripravené rozmiestnenie upínacích prvkov uľahčuje nastavenie ďalších rovnakých zvarov. Bočné okraje rozširujú možnosti upínania mimo vodorovnej plochy, napríklad pri montáži kolmých častí konštrukcie.
Mobilné pracovisko v dielni
Otočné kolieska umožňujú presunúť stôl na miesto prípravy materiálu alebo na ďalšie výrobné pracovisko. Na vedenie stola slúži odnímateľná rukoväť. Parkovacie brzdy pomáhajú udržať stôl v pracovnej polohe po jeho presune.
Súčasťou dodávky je aj pozinkovaná odkvapkávacia vaňa. Je umiestnená pod pracovnou plochou a zachytáva časť materiálu, ktorý prepadá otvormi dosky. Vďaka tomu sa priestor pod stolom ľahšie udržiava. Pre konkrétne upínacie úlohy je možné stôl doplniť samostatne ponúkanou sadou príslušenstva MWT 16.
Hlavné výhody
- Nosnosť 750 kg poskytuje priestor na prácu s ťažšími zváranými dielmi pri dodržaní podmienok používania stola.
- Pracovná plocha 1 200 × 800 mm umožňuje montáž dielcov aj použitie upínacích prípravkov.
- Ručný hydraulický zdvih 445–987 mm prispôsobí výšku stola aktuálnej práci.
- Systém otvorov Ø 16 mm a bočné lišty umožňujú horizontálne aj vertikálne upínanie pomocou vhodných prvkov.
- Nitridovaná doska z ocele S355 je pripravená na bežné namáhanie v zváračskom pracovisku.
- Kolesá s brzdami uľahčujú presun a následné ustavenie stola.
Obsah dodávky a príslušenstvo
- Mobilný zdvíhací stôl MWT 16 vo verzii 3D s hydraulickým nožnicovým mechanizmom, pracovnou doskou, pojezdovými kolesami a odnímateľným madlom.
- Pozinkovaná odkvapkávacia vaňa.
Sada upínacích svoriek, dorazov a ďalších prvkov k modelu MWT 16 je voliteľným príslušenstvom a objednáva sa samostatne.
Technické parametre
| Vyhotovenie | Mobilný hydraulický zvárací stôl, verzia 3D |
|---|---|
| Rozmery pracovnej plochy (D × Š) | 1 200 × 800 mm |
| Materiál pracovnej dosky | Konštrukčná oceľ S355 |
| Priemer upínacích otvorov | 16 mm |
| Minimálna výška pracovnej plochy | 445 mm |
| Maximálna výška pracovnej plochy | 987 mm |
| Maximálna nosnosť | 750 kg |
| Zdvih pri jednom stlačení | 14,6 mm |
| Rozmery stola pri maximálnej výške (D × Š × V) | 1 200 × 800 × 987 mm |
| Hmotnosť | Približne 250 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie vybavenie pracoviska nájdete v kategórii zváracie stoly a v ponuke značky Schweißkraft.
Často kladené otázky
Aký je rozsah nastavenia výšky?
Pracovnú plochu je možné nastaviť v rozmedzí od 445 do 987 mm nad podlahou. Zdvih zabezpečuje ručne ovládaný hydraulický mechanizmus.
Sú upínacie prvky súčasťou stola?
Stôl má otvory pre prvky systému 16. Sada upínacích prvkov a dorazov pre MWT 16 je ponúkaná ako samostatné príslušenstvo.
Je možné upínať diely aj vo vertikálnej polohe?
Áno. Verzia 3D má po obvode pracovnej dosky bočné lišty, ktoré rozširujú možnosti upínania obrobkov vo vertikálnej polohe.
Dá sa stôl premiestňovať po dielni?
Áno. Je vybavený otočnými kolieskami s parkovacou brzdou a odnímateľným držadlom. Pred zváraním ho ustavte a kolieska zabrzdite.
