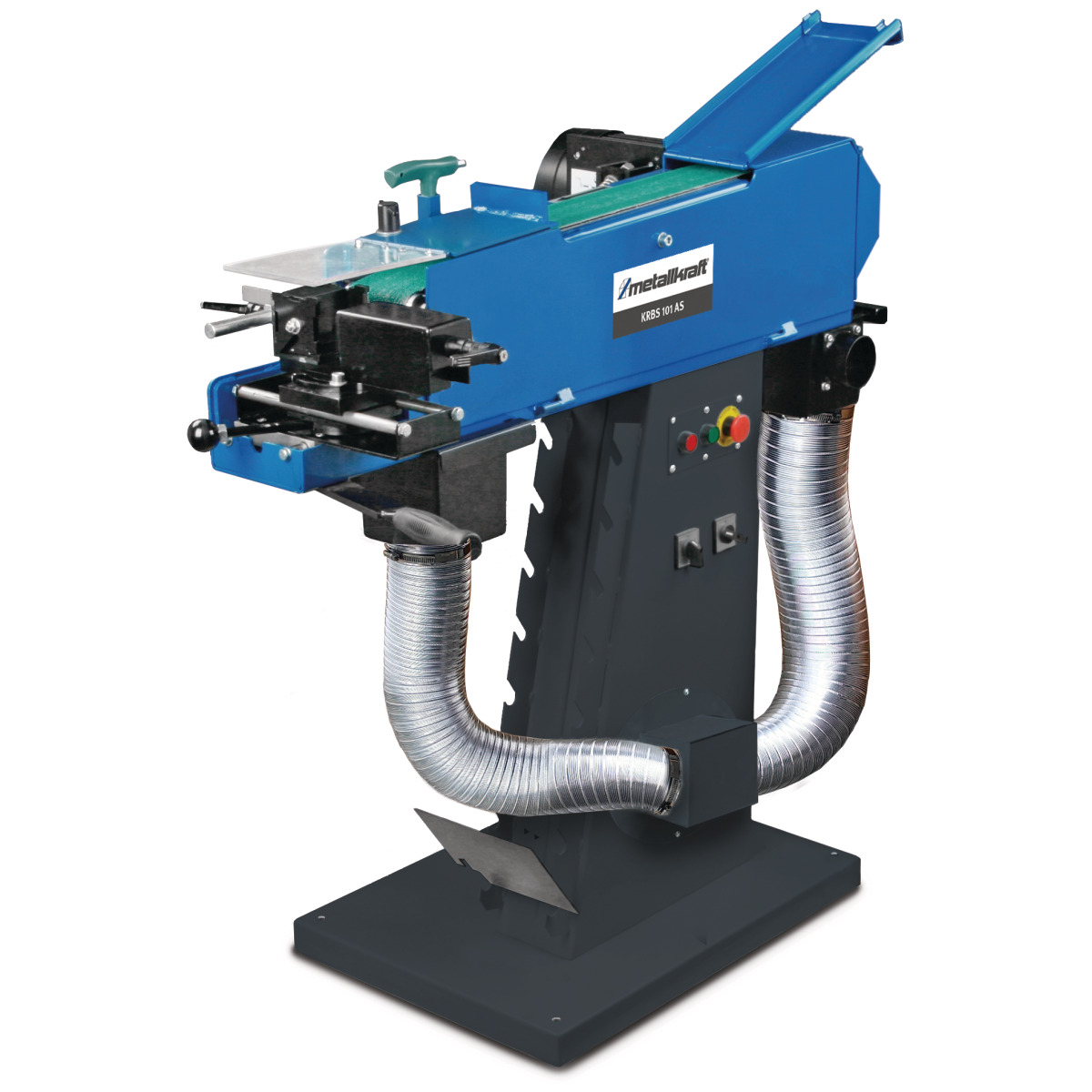

Viacúčelová pásová brúska KRBS 101 AS

Viacúčelová pásová brúska Metallkraft KRBS 101 AS je určená na tvarové brúsenie rúrok a profilov, rovinné brúsenie aj odstraňovanie otrepov z kovových dielov. Používa brúsny pás 2 000 × 100 mm a ponúka dve rýchlosti pásu, 15 a 30 m/s . Súčasťou tohto variantu je integrované odsávanie s prachovým vakom.

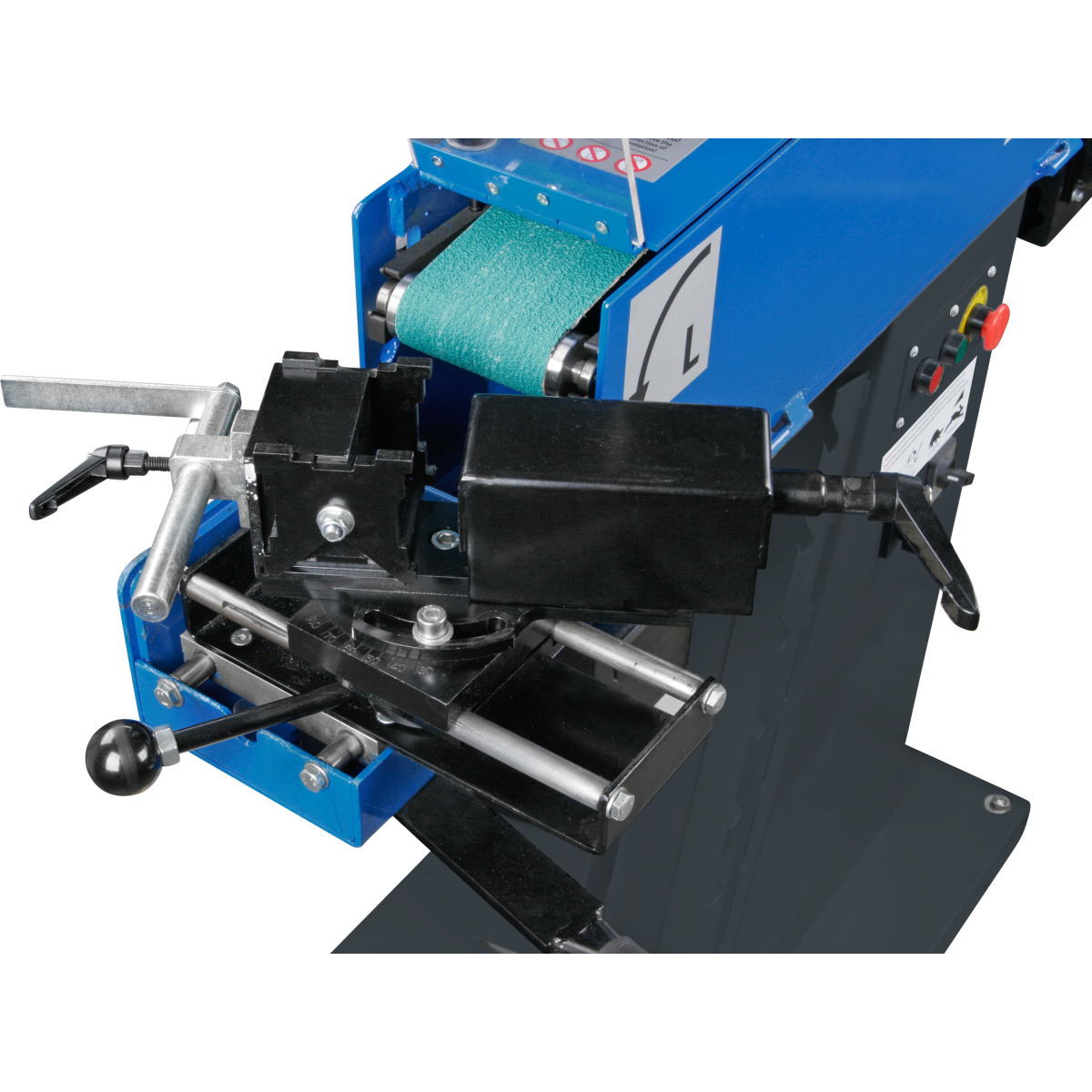

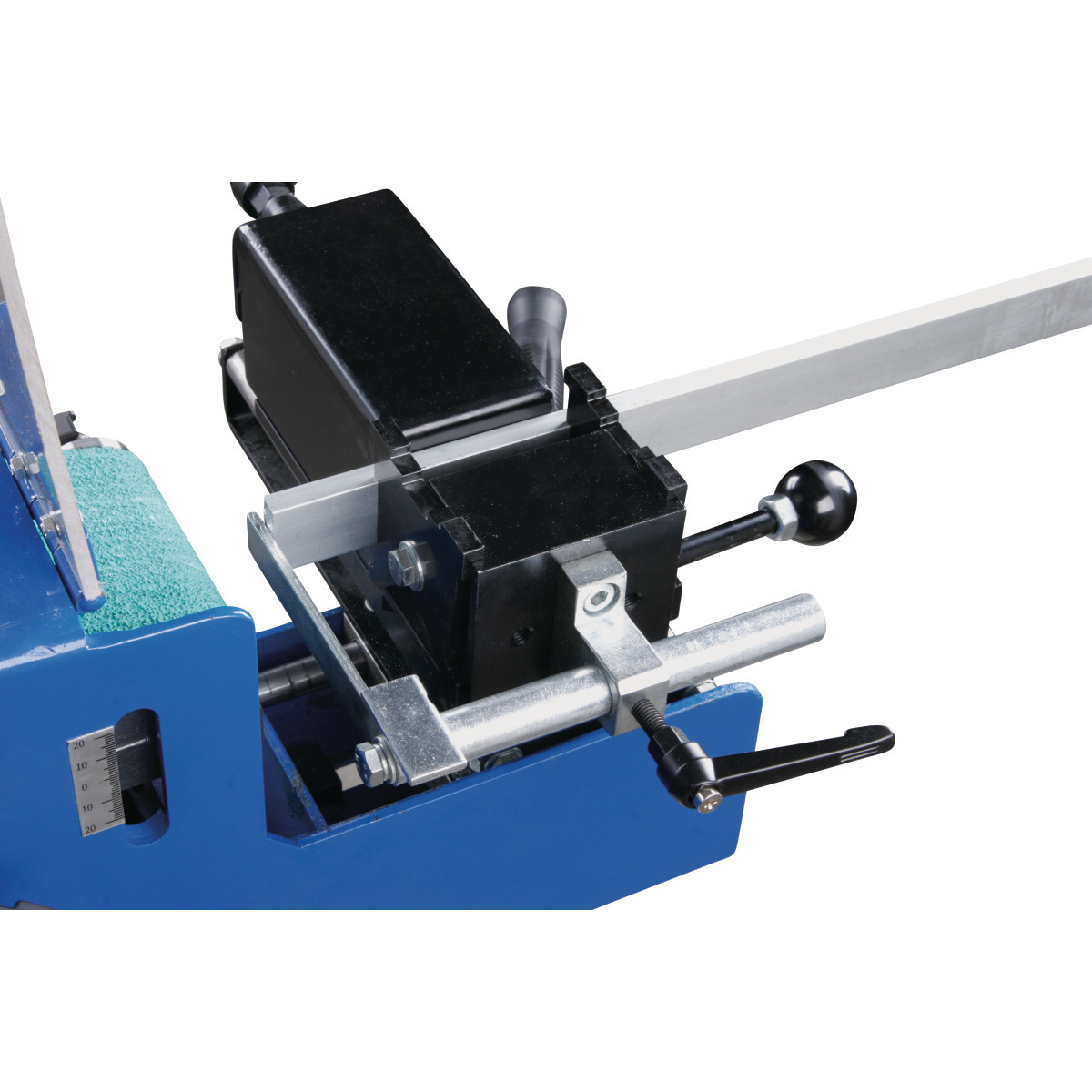

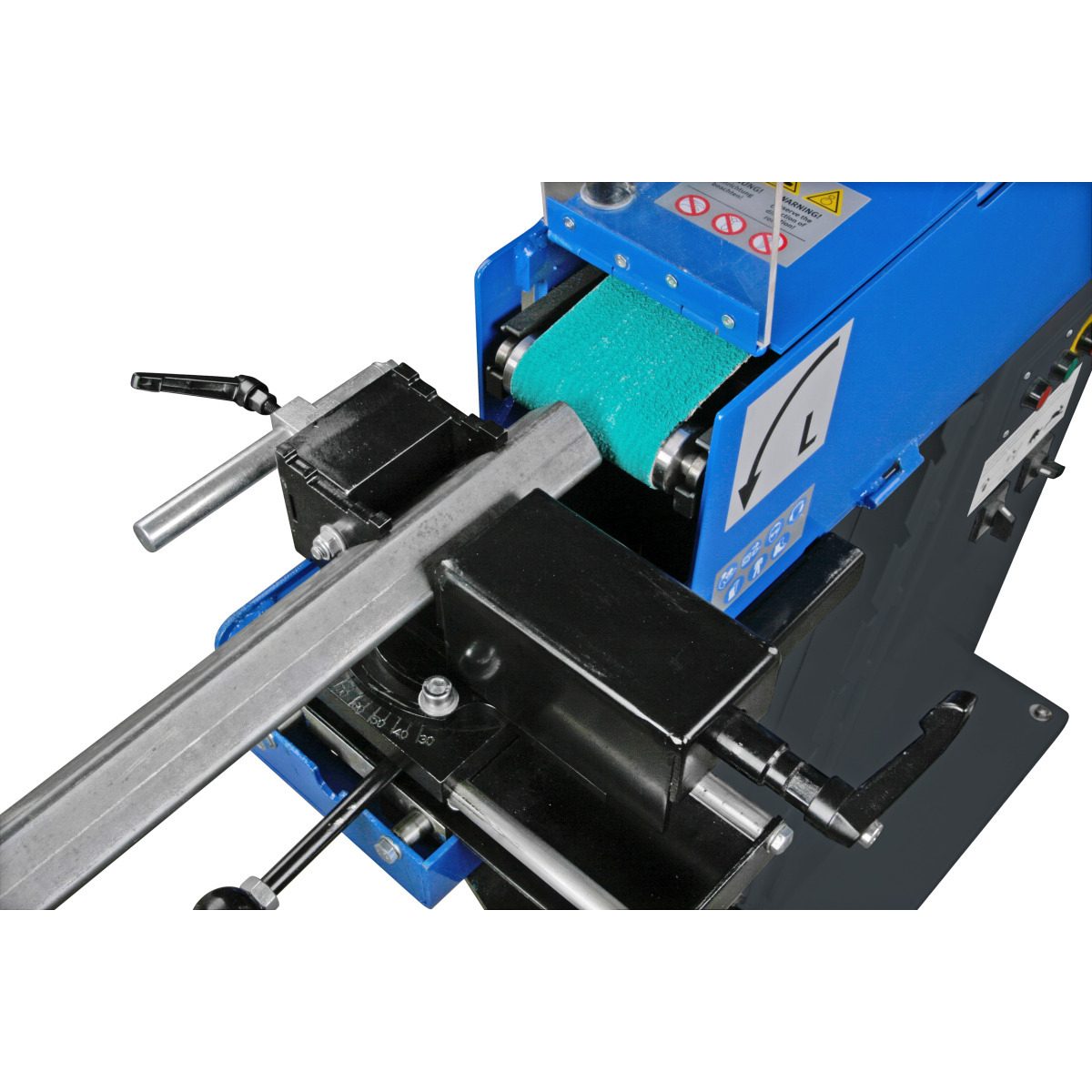

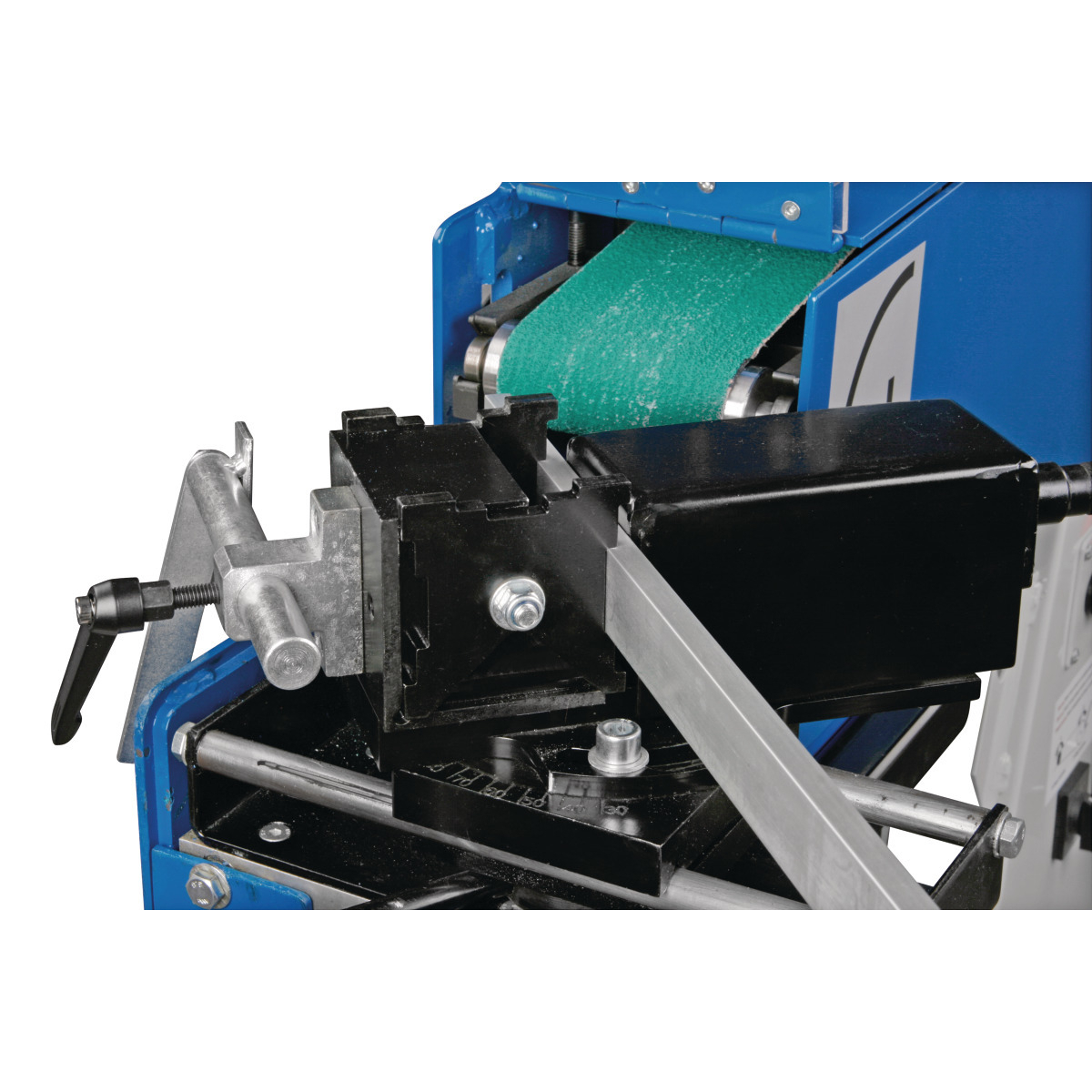

Otočné čeľuste upínacieho mechanizmu umožňujú uchytiť okrúhle aj hranaté rúrky a plochú oceľ. Na tvarové brúsenie rúrok je určený rozsah priemerov 20-78 mm. Po zmene usporiadania je možné využiť hornú časť pásu na brúsenie rovných plôch alebo zadné pracovné miesto na odstraňovanie otrepov. Jeden stroj tak obslúži niekoľko nadväzujúcich operácií pri výrobe zábradlia, rámov a ďalších kovových konštrukcií.

KRBS 101 AS je stacionárny stroj pre prívod 400 V/50 Hz . Pri plánovaní pracoviska počítajte s rozmermi približne 1 250 × 750 × 1 140 mm a hmotnosťou približne 159 kg. Okolo brúsky ponechajte miesto pre dlhé diely, bezpečnú obsluhu upínania a prístup k nádobám na iskry a brúsny odpad.

Tvarové brúsenie rúrok a profilov

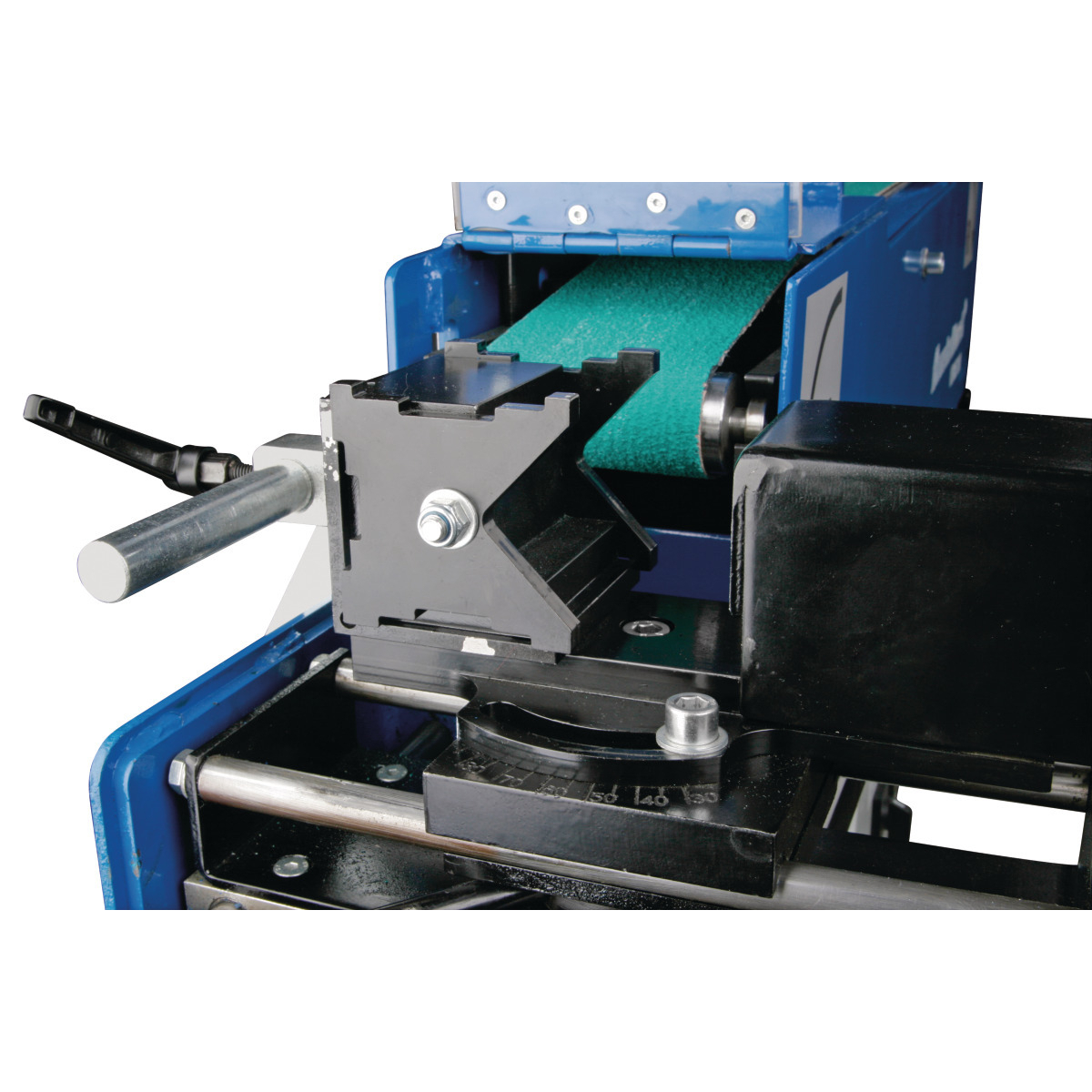

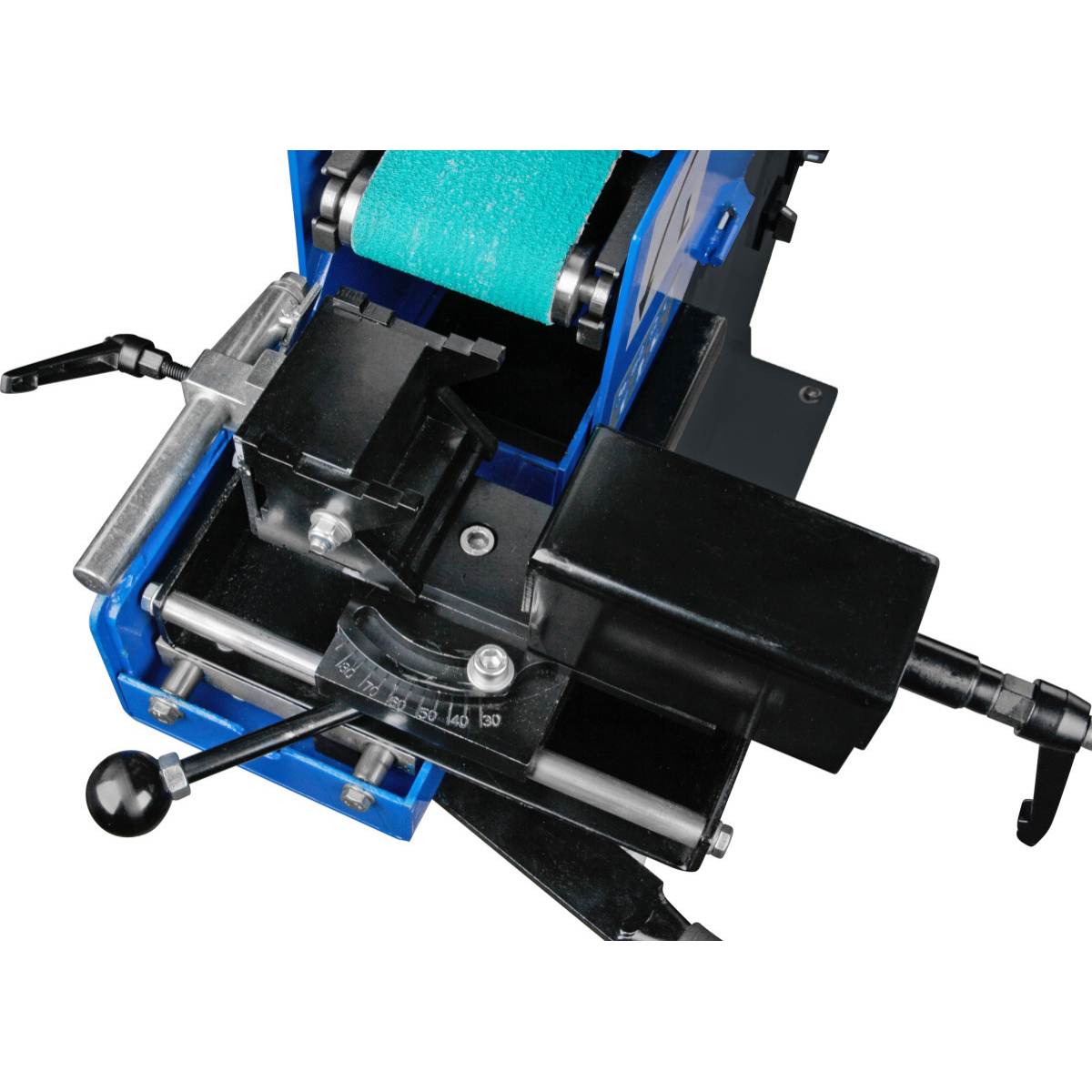

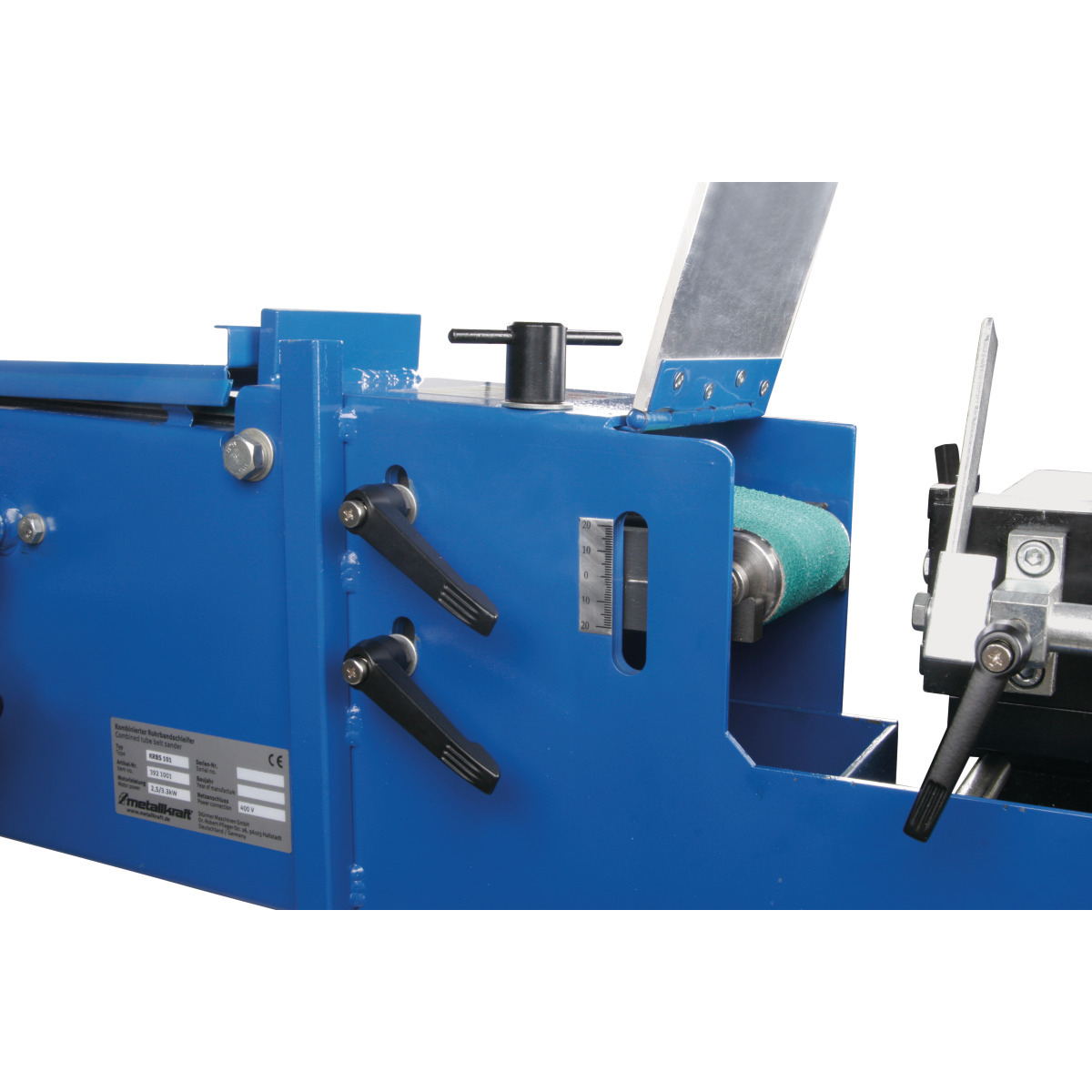

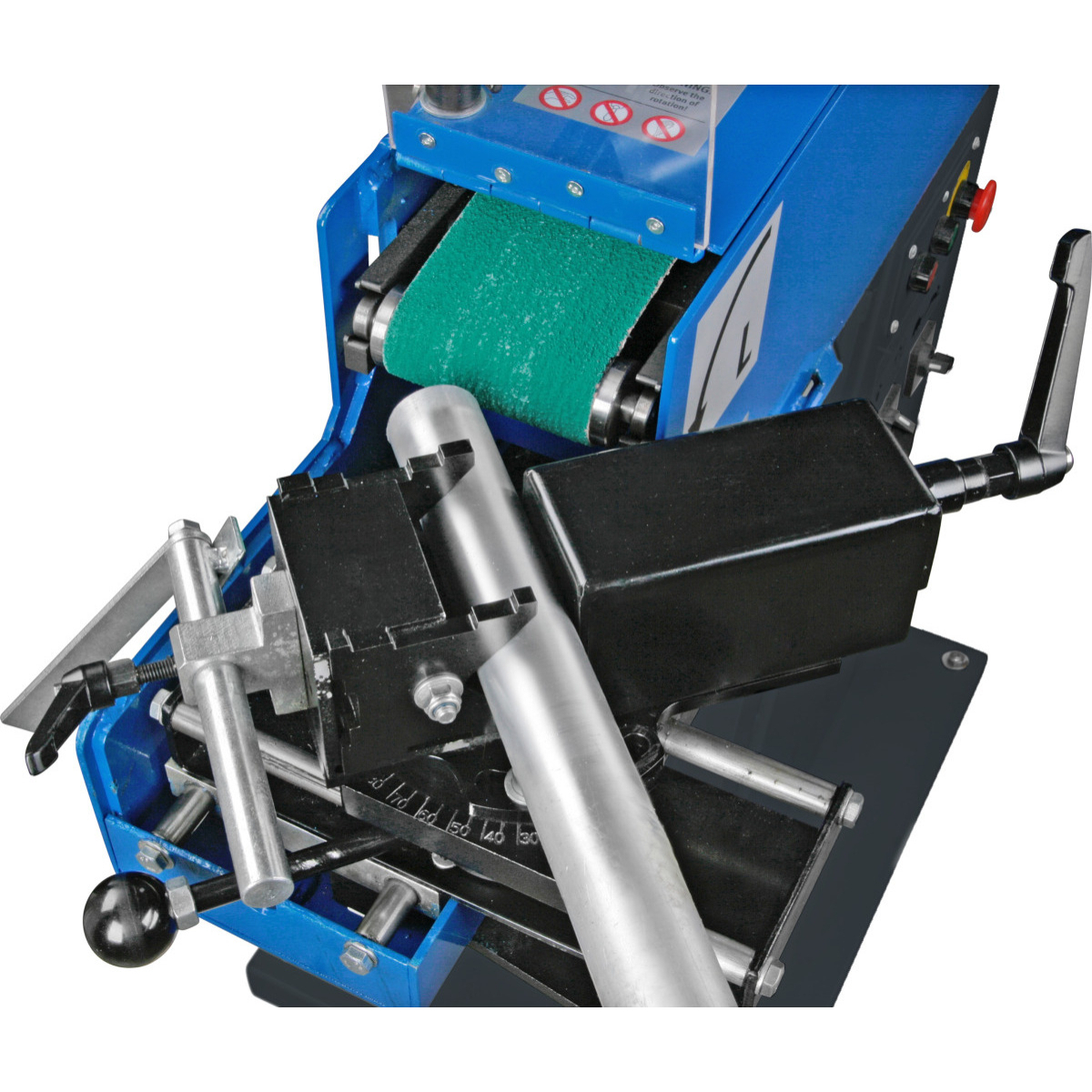

Predný kontaktný valček vytvára priestor na obrúsenie konca rúry do tvaru potrebného pre nadväzujúci spoj. Upínacie zariadenie drží diel v nastavenej polohe, čo pomáha pri opakovanej príprave rovnakých súčastí. Brúsny uhol je možné nastavovať v rozsahoch 30-90 ° a 0-60 ° . Pred obrábaním zvoľte zodpovedajúci valček podľa priemeru rúrky a pevne zaistite obrobok.

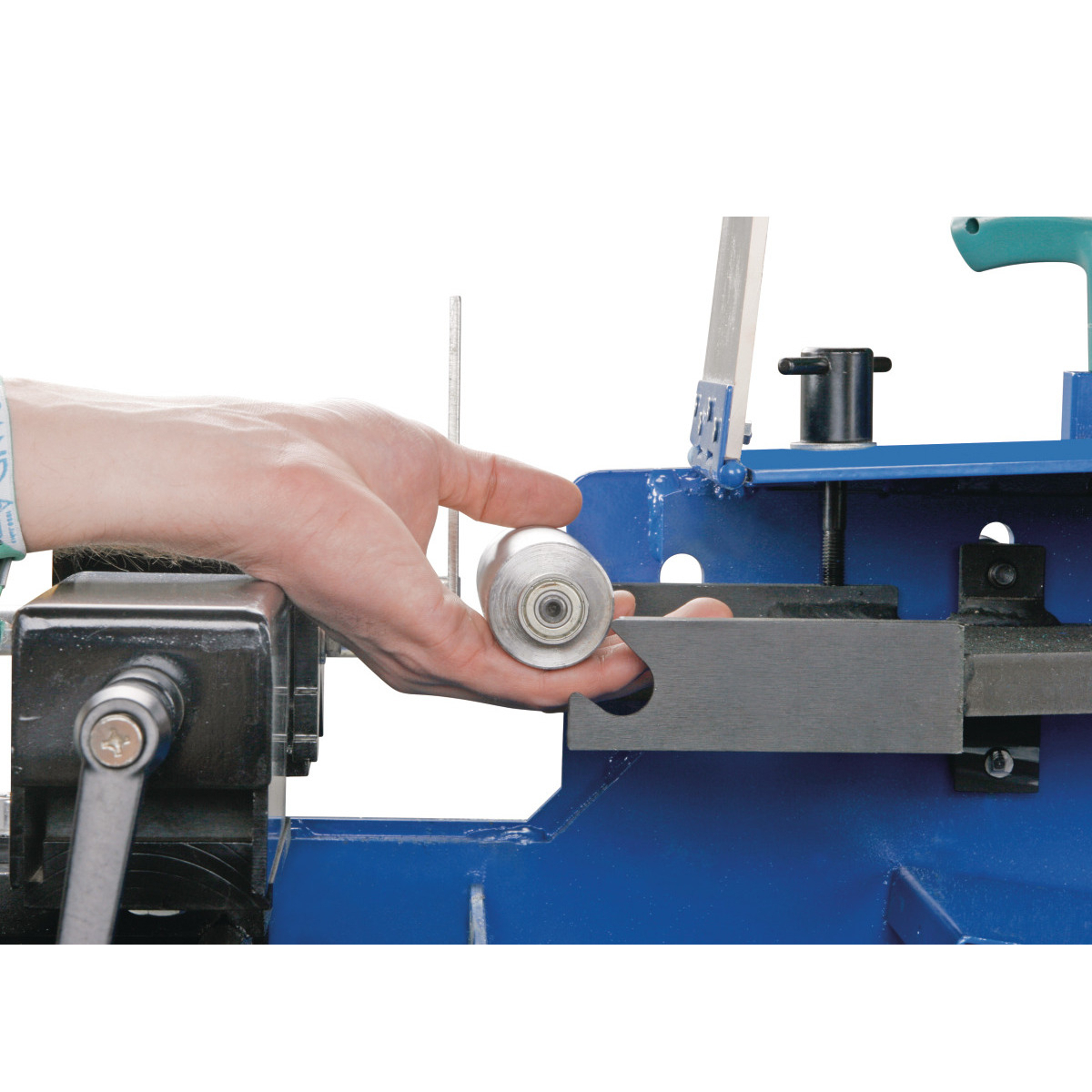

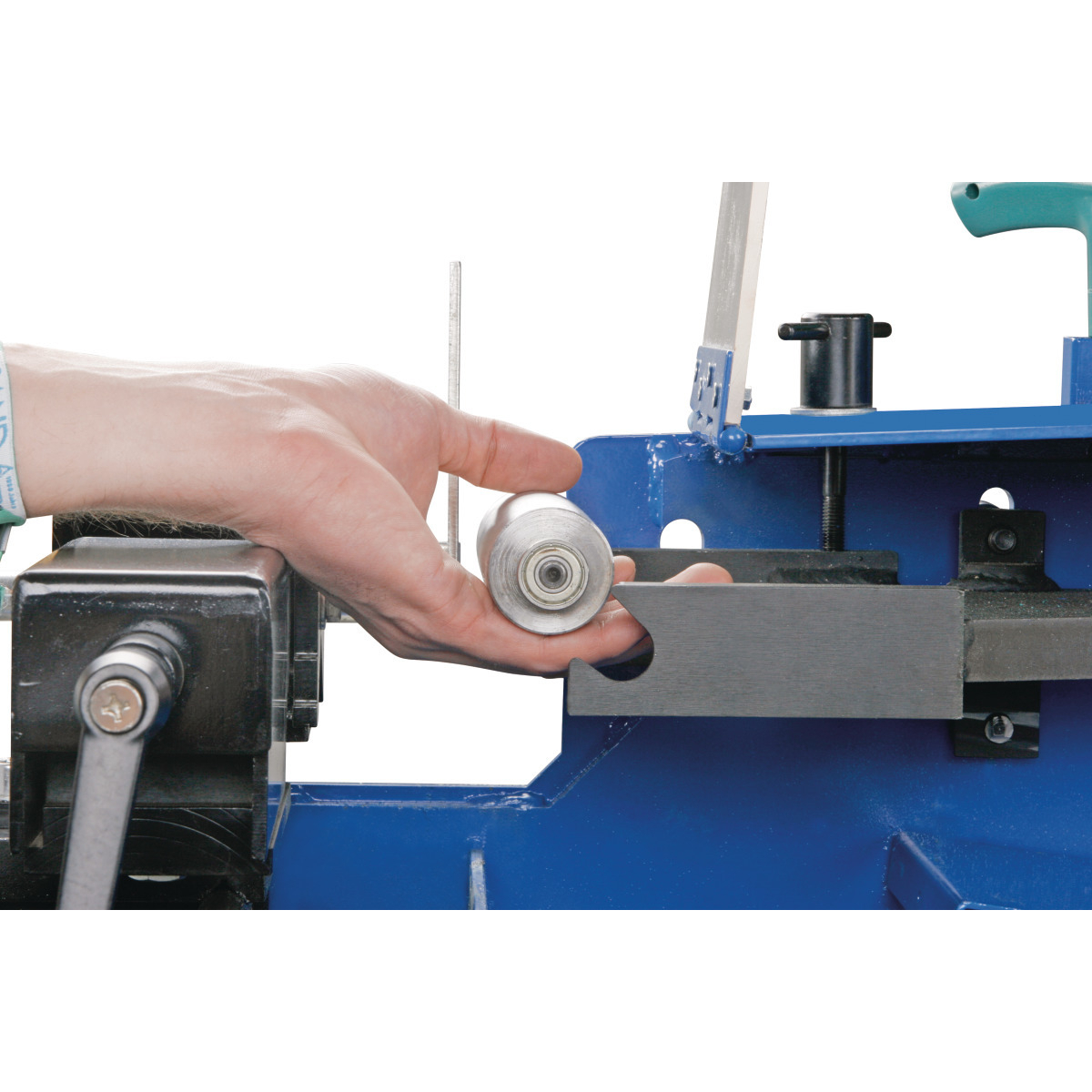

Súčasťou dodávky je kontaktný valček s priemerom 42 mm. Ďalšie priemery sú dostupné ako voliteľné príslušenstvo. Držiak umožňuje predný valček vymeniť bez náradia av podstavci sú miesta na ukladanie ďalších valčekov. Ak pracujete s rôznymi priemermi profilov, môžete mať potrebné valčeky na stroji a rýchlo meniť pracovné nastavenia.

Rovinné brúsenie a začistenie hrán

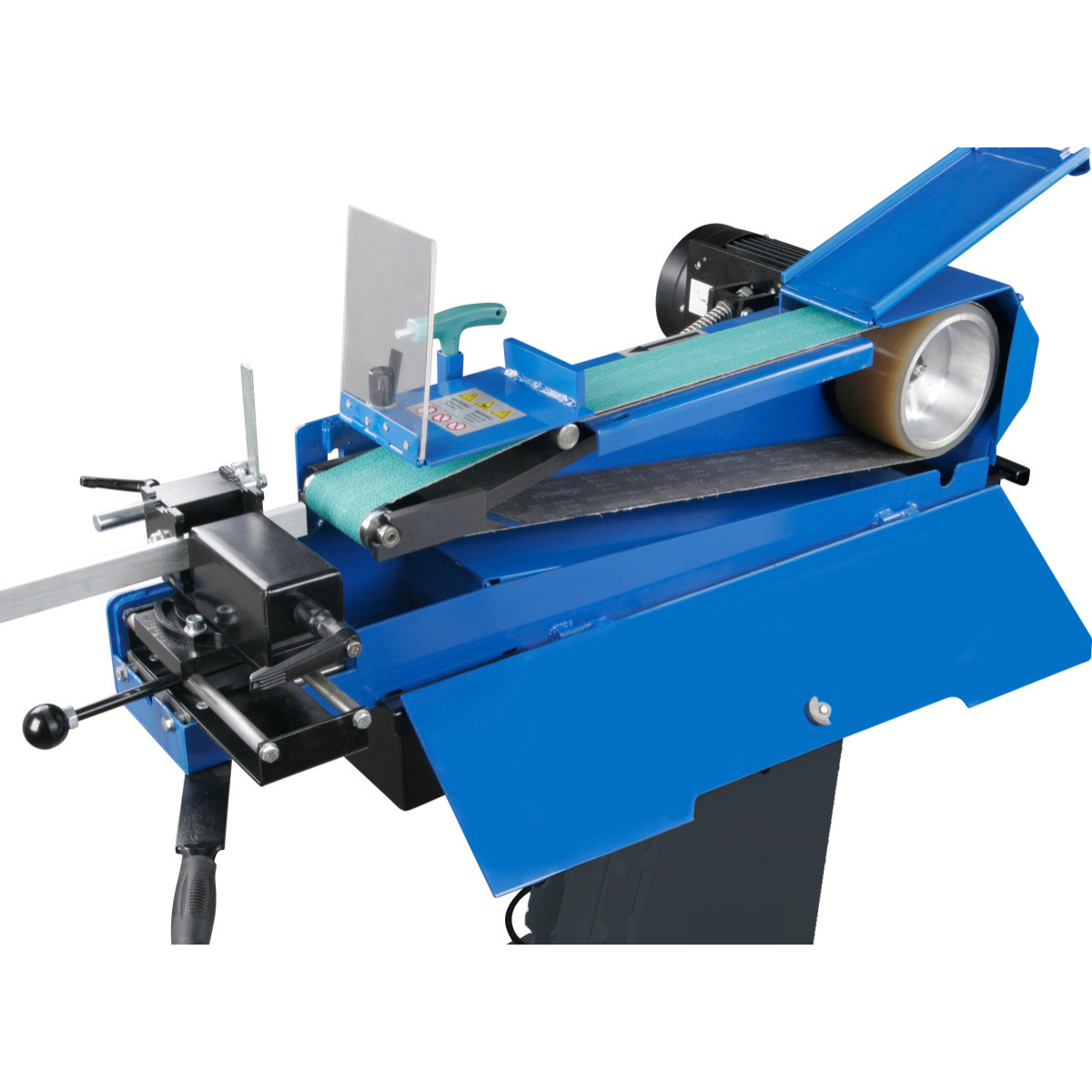

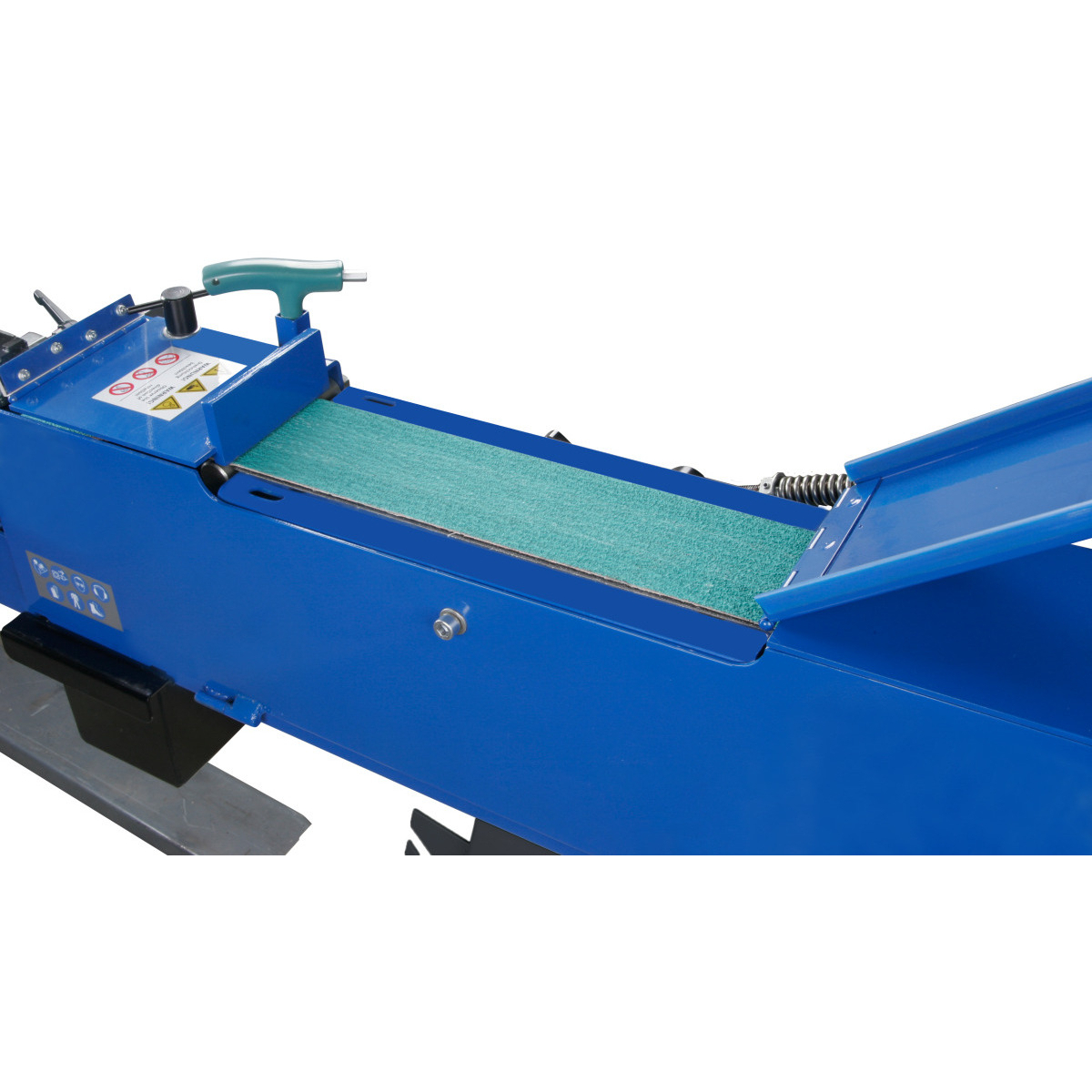

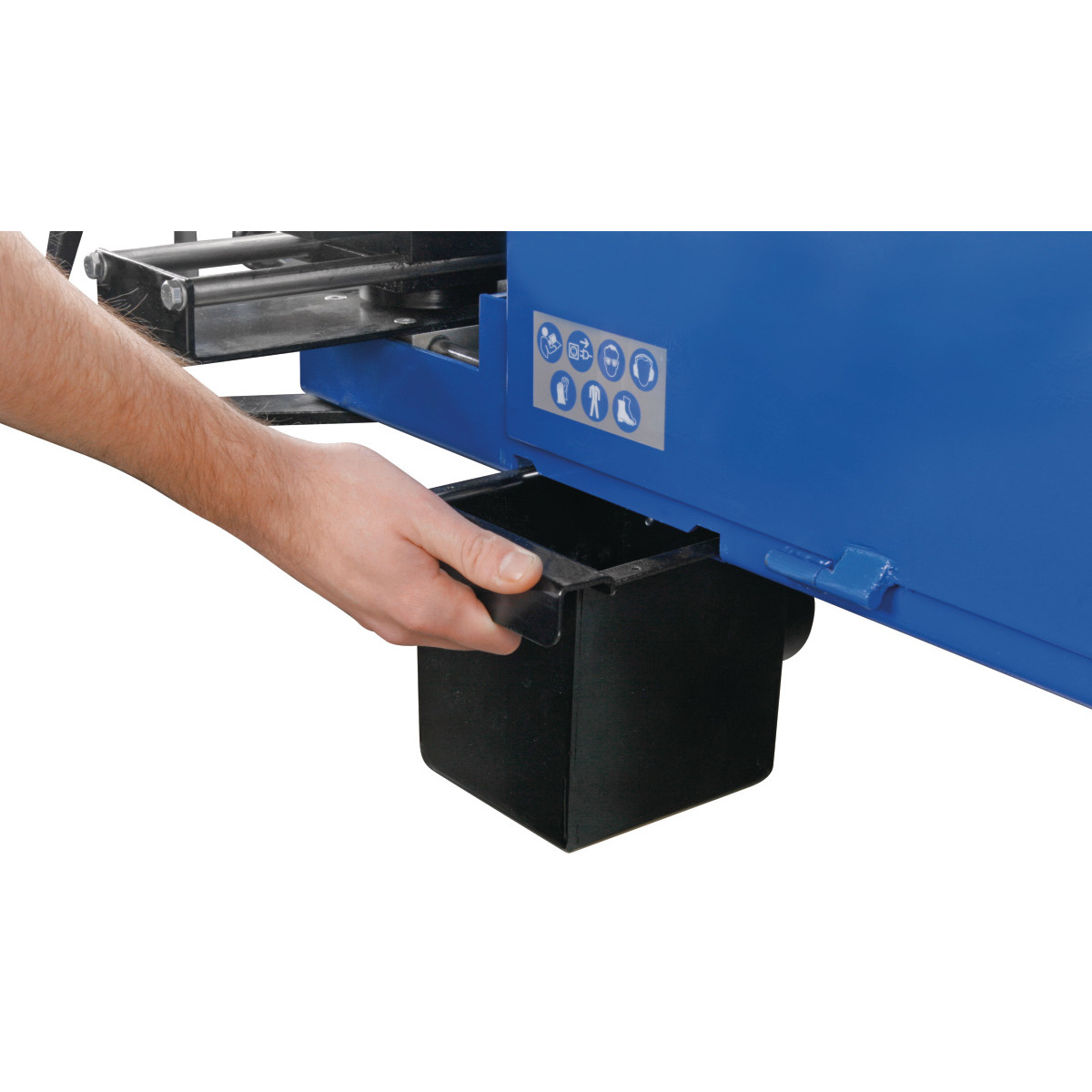

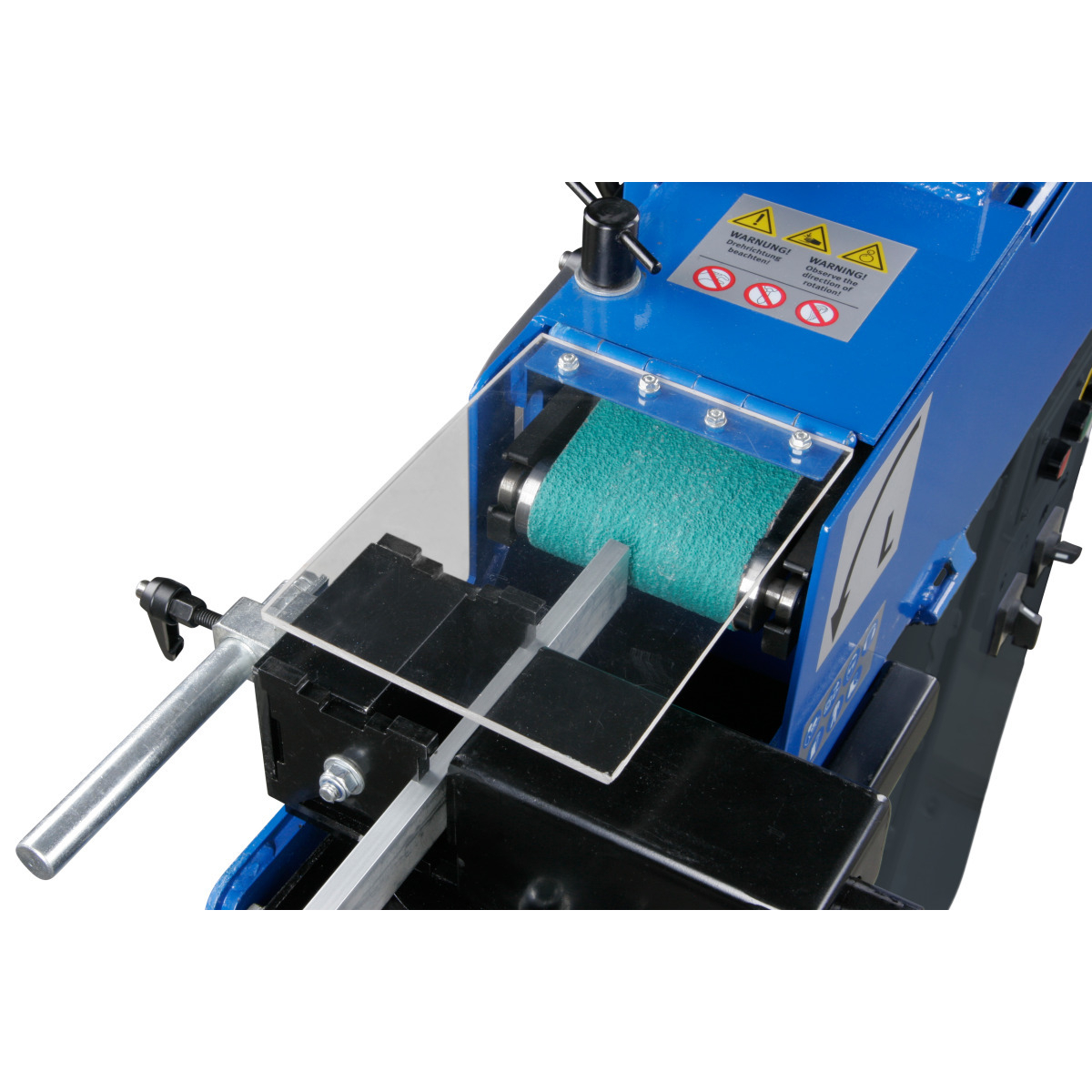

Po prestavení pracovného miesta je možné pás použiť aj na rovné plochy. Pri odstraňovaní otrepov slúži opora obrobku a nádoba na iskry. Dve vyberateľné nádoby uľahčujú prístup pri čistení stroja. Veľký sklopný ochranný štít umožňuje sledovať miesto záberu a súčasne oddeľuje obsluhu od brúsneho priestoru.

Dve rýchlosti pásu pomáhajú prispôsobiť brúsenie materiálu. Nižšia rýchlosť 15 m/s je vhodná napríklad pre nerezovú oceľ a hliník, vyššia rýchlosť 30 m/s pre bežnú oceľ. Výsledok ovplyvňuje aj zloženie a zrnitosť pásu, stav jeho pracovnej plochy a prítlak obrobku. Prechod medzi brúsením rúrok a rovinným brúsením nevyžaduje výmenu celého stroja.

Odsávanie a prevádzka v dielni

Variant AS má integrované odsávanie av dodávke prachový vak. Stroj má dva odsávacie kanály s vnútornou menovitou šírkou 70 mm a vonkajšou 74 mm. Zachytávanie odpadu pomáha udržať pracovný priestor prehľadnejšie; nádoby a vak je nutné pravidelne kontrolovať a vyprázdňovať podľa návodu.

Motor pracuje v dvoch rýchlostiach 1 400 a 2 800 ot./min; zodpovedajúci výkon pohonu je 2,5/3,3 kW. Pre stabilnú prácu stroj správne ustavte a zaistite. Pri brúsení používajte brúsny pás určený pre daný materiál a dodržujte pokyny výrobcu na prácu s iskrami, ochranným štítom a odsávaním.

Hlavné prínosy

• Tri spôsoby práce - tvarové brúsenie rúrok, rovinné brúsenie a odstraňovanie otrepov.
• Rozsah rúrok 20-78 mm pokrýva rôzne priemery pri použití zodpovedajúcich kontaktných valčekov.
• Dve rýchlosti pásu 15/30 m/s umožňujú prispôsobiť chod obrábanému kovu.
• Otočné upínacie čeľuste držia okrúhle rúrky, hranaté profily aj plochú oceľ.
• Rýchla výmena kontaktného valčeka uľahčuje prechod medzi rozmermi obrobkov.
• Integrované odsávanie s prachovým vakom dopĺňa dve vyberateľné nádoby na iskry.

Obsah dodávky

• Brúsny pás 2 000 × 100 mm so zrnitosťou K40 pre oceľ a nerezovú oceľ.
• Dve vyberateľné nádoby na iskry.
• Kontaktný valček s priemerom 42 mm.
• Kľúč pre obsluhu a nastavenie.
• Prachový vak pre integrované odsávanie.

Kontaktné valčeky ďalších priemerov a náhradné pásy s odlišnou zrnitosťou sú voliteľným príslušenstvom.
