Pásová a čelná brúska BTS 75

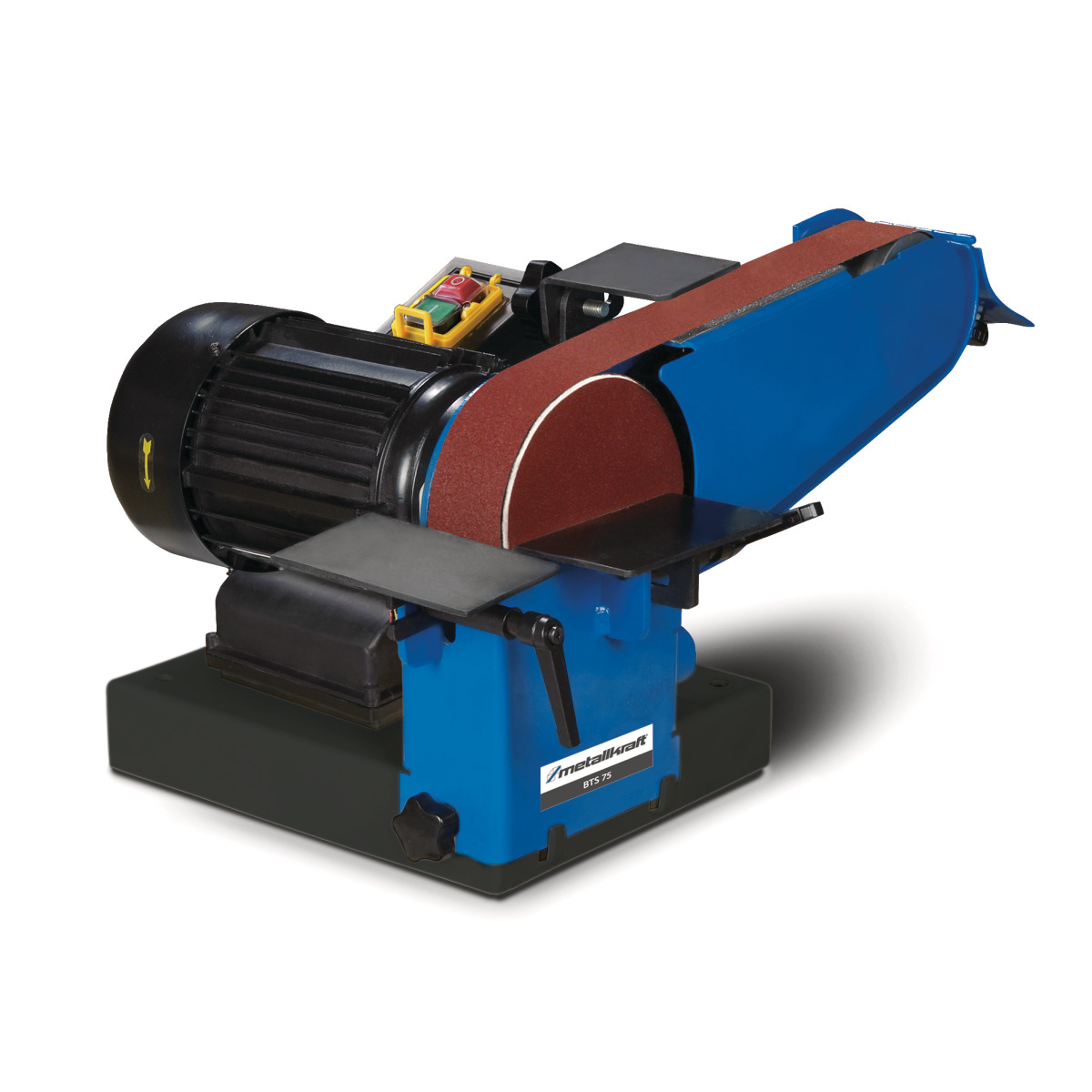

Metallkraft BTS 75 je stolná brúska na úpravu kovových dielov, ktorá spája brúsny pás a čelný brúsny kotúč v jednom stroji. Pás s rozmermi 1 000 × 75 mm je vhodný najmä na dokončovacie brúsenie plôch a hrán, zatiaľ čo kotúč s priemerom 150 mm využijete pri hrubšom opracovaní menších dielov. Naklápacie brúsne rameno umožňuje prispôsobiť pracovnú polohu tvaru obrobku.

Brúsny pás sa pohybuje rýchlosťou 22 m/s. Na podoprenie materiálu slúžia dva brúsne stoly, ktorých polohu je možné nastaviť a zaistiť upínacou pákou. Jemné nastavenie vedenia pomáha udržať pás počas práce v správnej dráhe. Vďaka kombinácii oboch brúsnych miest môžete prejsť od odoberania materiálu na kotúči k dokončeniu povrchu na páse bez presúvania obrobku na ďalší stroj.

Stroj BTS 75 je určený na pevné umiestnenie na pracovný stôl. Napája sa zo siete 230 V, váži približne 30 kg a má výstup s priemerom 38 mm na pripojenie vhodného odsávania. Hodí sa na čistenie rezaných hrán, odstraňovanie otrepov a úpravu menších kovových dielov v zámočníckej alebo údržbárskej dielni.

Pás na dokončovanie plôch a hrán

Brúsna plocha pásu umožňuje viesť obrobok pozdĺž opory a postupne upravovať rovné úseky alebo hrany. Grafitová podložka pod pracovnou časťou pásu má rozmery 255 × 85 mm. Pri brúsení poskytuje pásu oporu v mieste záberu. Nastavenie rovnobežného chodu je užitočné najmä po výmene pásu, keď je potrebné skontrolovať jeho vedenie na kolieskach.

Súčasťou dodávky je pás so zrnitosťou K80. Pre iný požadovaný úber alebo vzhľad povrchu je možné zvoliť ďalšie pásy s rozmermi 1 000 × 75 mm s vhodnou zrnitosťou. Pri výmene brúsneho materiálu najprv stroj vypnite a odpojte od elektrickej siete; pred začatím práce skontrolujte správne napnutie a chod pásu podľa návodu.

Čelný

brúsny

kotúč pre menšie súčiastky

Čelný brúsny kotúč s priemerom 150 mm rozširuje možnosti stroja pri úprave koncov dielov, zrážaní hrán a hrubšom brúsení. Samostatný stolík poskytuje obrobku oporu pred kotúčom. Jeho polohu je možné nastaviť pomocou upínacej páky, takže obsluha môže materiál viesť v požadovanom uhle, ktorý umožňuje konštrukcia stolíka.

Súčasťou balenia je brúsny list K80 so suchým zipsom a podložka na jeho upevnenie. Opotrebovaný list je možné vymeniť za zodpovedajúci brúsny materiál s priemerom 150 mm. Konečný povrch závisí od zrnitosti, materiálu obrobku a spôsobu vedenia; pri dokončovacích prácach postupujte po menších odoberaniach.

Usporiadanie a prevádzka v dielni

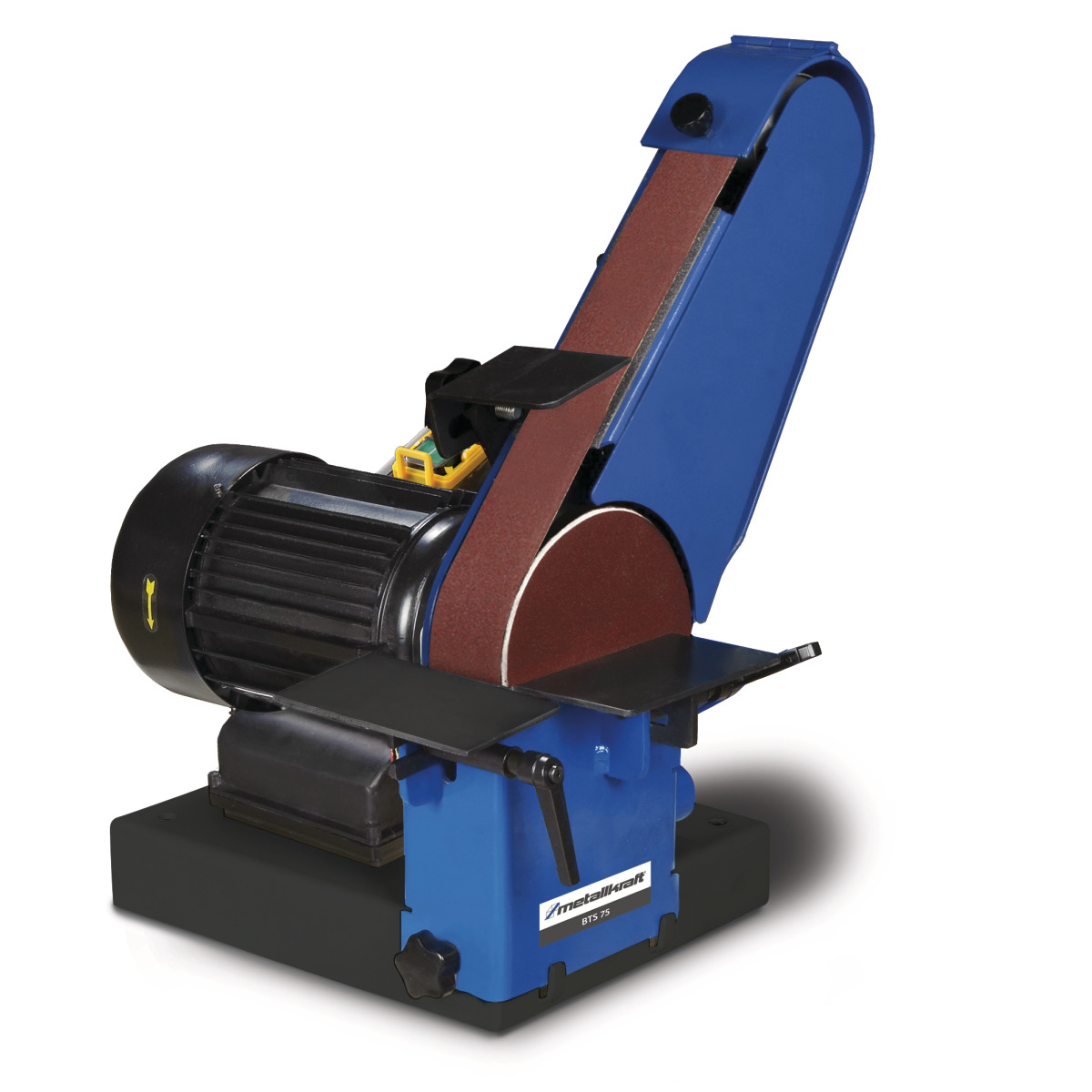

Brúsne rameno je sklopné, takže je možné zvoliť vhodnejší prístup k brúsnemu pásu podľa tvaru obrobku a priestoru na pracovisku. Dva nastaviteľné stolíky pomáhajú podoprieť obrobok pri brúsnom páse aj kotúči. Brúsku je možné pripevniť k pracovnému stolu, aby zostala stabilná pri priložení materiálu.

Odťahový otvor s priemerom 38 mm je umiestnený pri kryte zachytávajúcom iskry. Pri výbere odsávania zohľadnite obrábaný materiál a druh vznikajúcich častíc. Brúsenie kovu môže vytvárať iskry; odsávacie zariadenie musí byť pre takúto prevádzku vhodné. Pred umiestnením stroja si vyhraďte priestor aj na bezpečné vedenie dlhších obrobkov a prístup k obom brúsnym miestam.

Hlavné výhody

• Pás a čelný kotúč v jednom stroji umožňujú prechod medzi dokončovacím a hrubším brúsením.
• Pás s rozmermi 1 000 × 75 mm poskytuje pracovnú plochu na úpravu rovných dielov a hrán.
• Rýchlosť pásu 22 m/s podporuje plynulé brúsenie pri vhodne zvolenom brúsnom materiáli a prítlaku.
• Sklopné rameno a dva nastaviteľné stolíky uľahčujú prístup k obrobku.
• Jemné nastavenie vedenia pásu pomáha udržiavať správny chod po jeho výmene.
• Odťahová prípojka s priemerom 38 mm umožňuje pripojenie vhodného dielenského odsávania.

Obsah dodávky

• Brúsny pás 1 000 × 75 mm, zrnitosť K80.
• Brúsny list Ø 150 mm, zrnitosť K80, so suchým zipsom.
• Podložka pre suchý zips Ø 150 mm.

Ďalšie brúsne pásy a listy s odlišnou zrnitosťou sú voliteľným príslušenstvom. Odsávacie zariadenie nie je súčasťou dodávky a volí sa samostatne.
