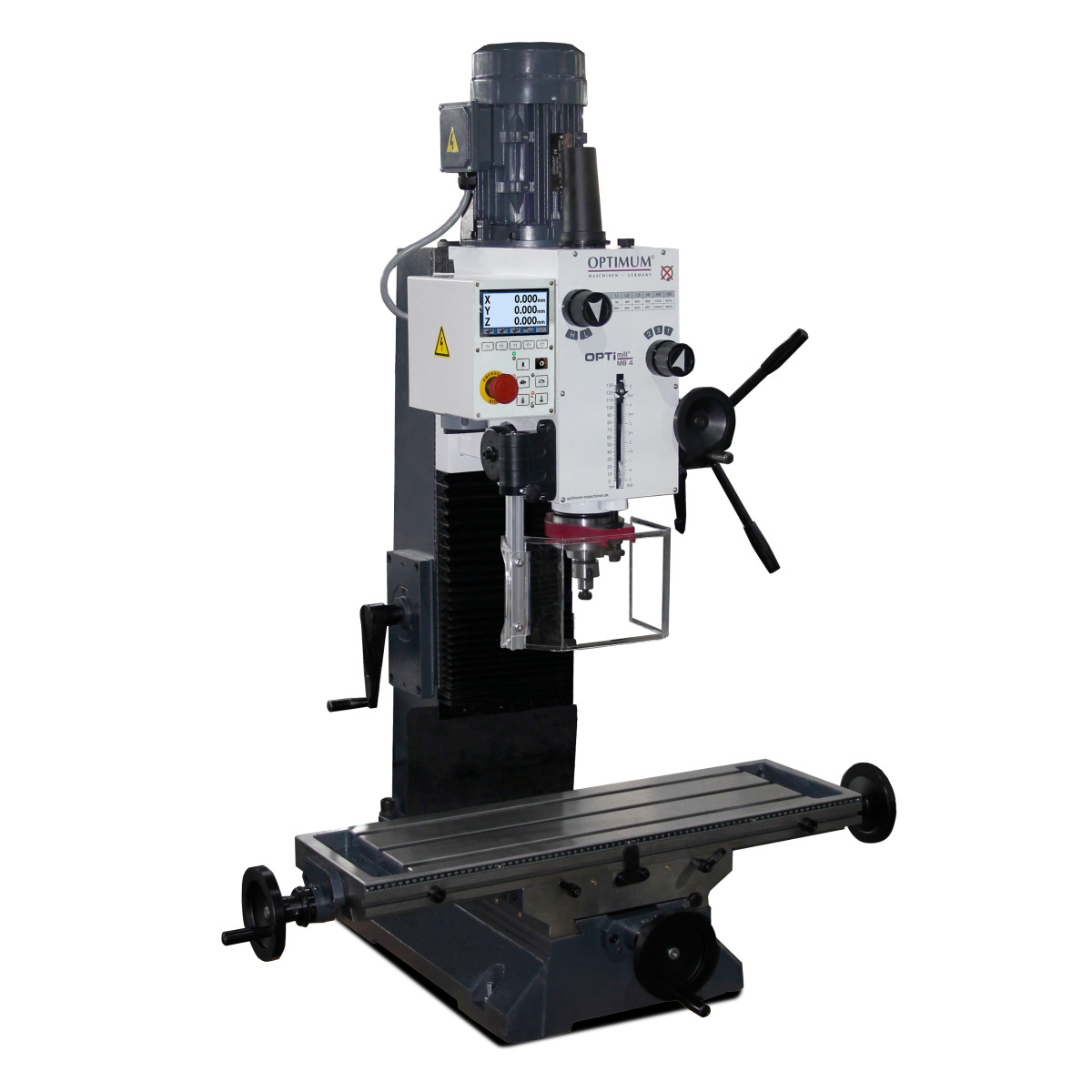

Vŕtačko-frézka OPTImill MB 4 D

OPTImill MB 4 D od značky OPTIMUM je vŕtačka s prevodovkou a fréza určená na obrábanie kovových dielov v zámočníckych, údržbárskych alebo strojárskych dielňach. Spojí vŕtanie a frézovanie na jednom stroji a je vybavená digitálnym meraním polohy DRO6 v troch osiach. Krížový stôl má pracovnú plochu 800 × 240 mm a maximálnu nosnosť 80 kg.

V konštrukčnej oceli S235JR dosahuje maximálny vrtací výkon 32 mm; pre nepretržité vŕtanie je uvedená hodnota 28 mm. Stroj prijíma frézy s upínacím stopkou do priemeru 28 mm a frézovacie hlavy do priemeru 63 mm. Vreteno s kužeľom MK 4 pracuje v rozsahu 95 – 3 200 ot./min. Pohon využíva dva prevodové stupne a elektronickú reguláciu otáčok.

Masívna liatinová konštrukcia, krížový stôl s nastaviteľnými klinovými lištami a stĺp s rybinovým vedením tvoria pevný základ pre vŕtanie, frézovanie plôch, drážok aj hrán. MB 4 D vyžaduje napájanie 400 V. Pred inštaláciou počítajte s hmotnosťou približne 320 kg a pripravte priestor na bezpečnú manipuláciu so strojom aj s obrobkami.

Digitálne meranie pre opakovanú prácu

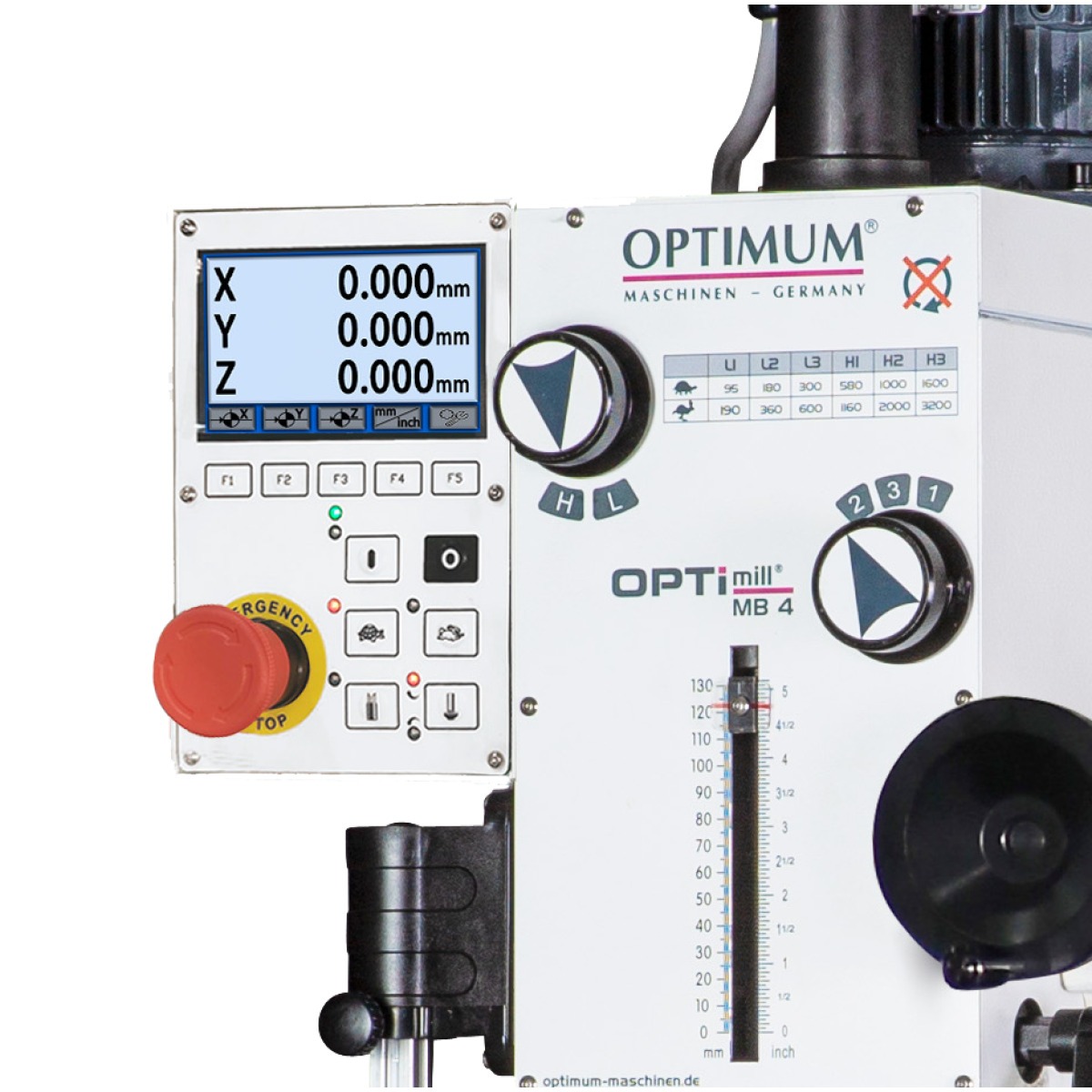

Merací systém DRO6 zobrazuje polohu v troch osiach. Pri príprave radov otvorov alebo postupnom frézovaní tak môžete sledovať posun priamo na displeji namiesto neustáleho odčítavania iba z ručných stupníc. Rozsah ručného posuvu je 450 mm v osi X, 195 mm v osi Y a 430 mm v osi Z. Tieto hodnoty spolu s rozmermi stola určujú, aký veľký obrobok a aký pracovný postup sa na stroj zmestí.

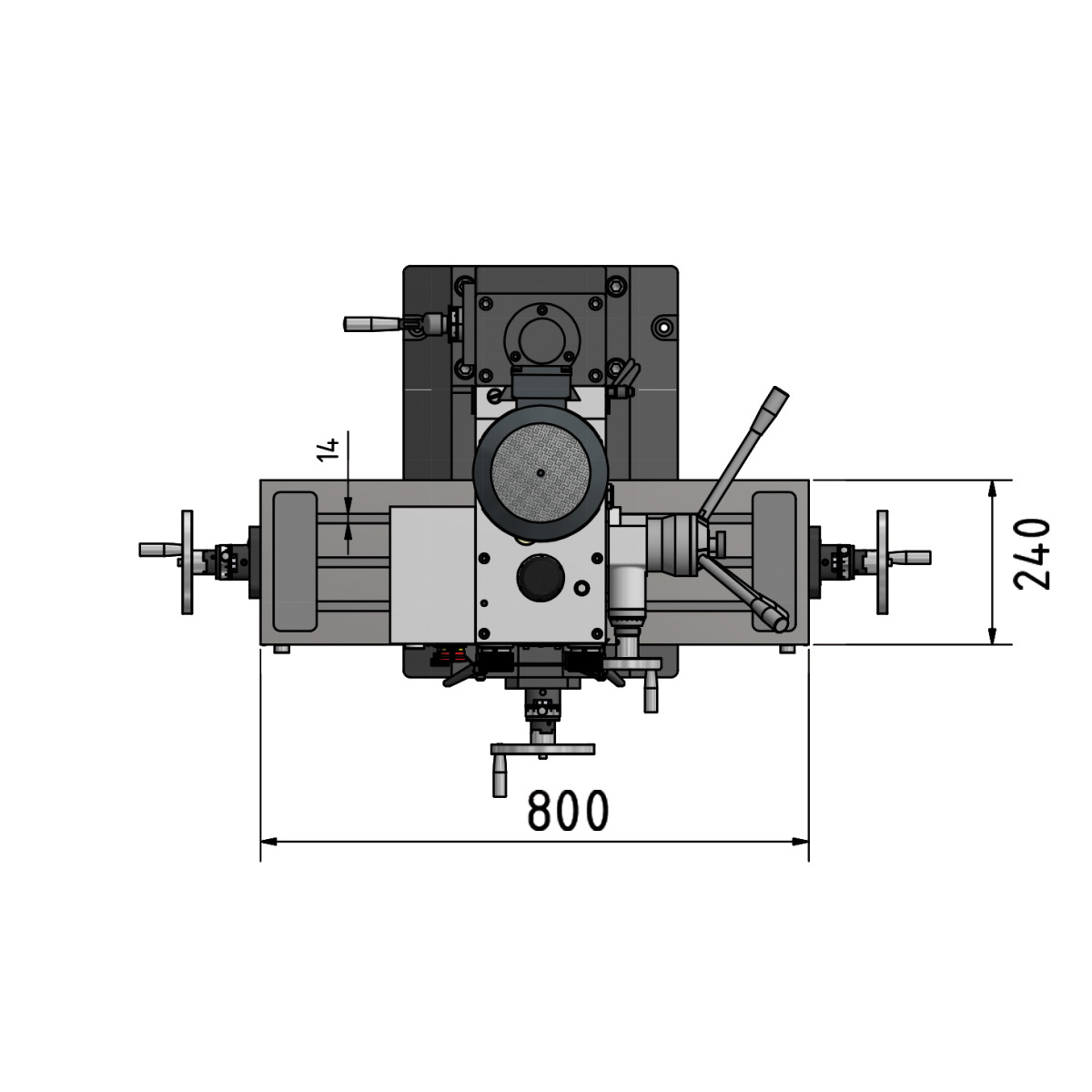

Stôl má tri T-drážky so šírkou 14 mm a rozstupom 63 mm. Slúžia na upevnenie vhodného zveráka, upínacích prvkov alebo ďalšieho prípravku. Obrobok musí byť pred obrábaním pevne upnutý; nosnosť stola je maximálne 80 kg vrátane upínacieho vybavenia.

Vŕtanie, frézovanie a nastavenie hlavy

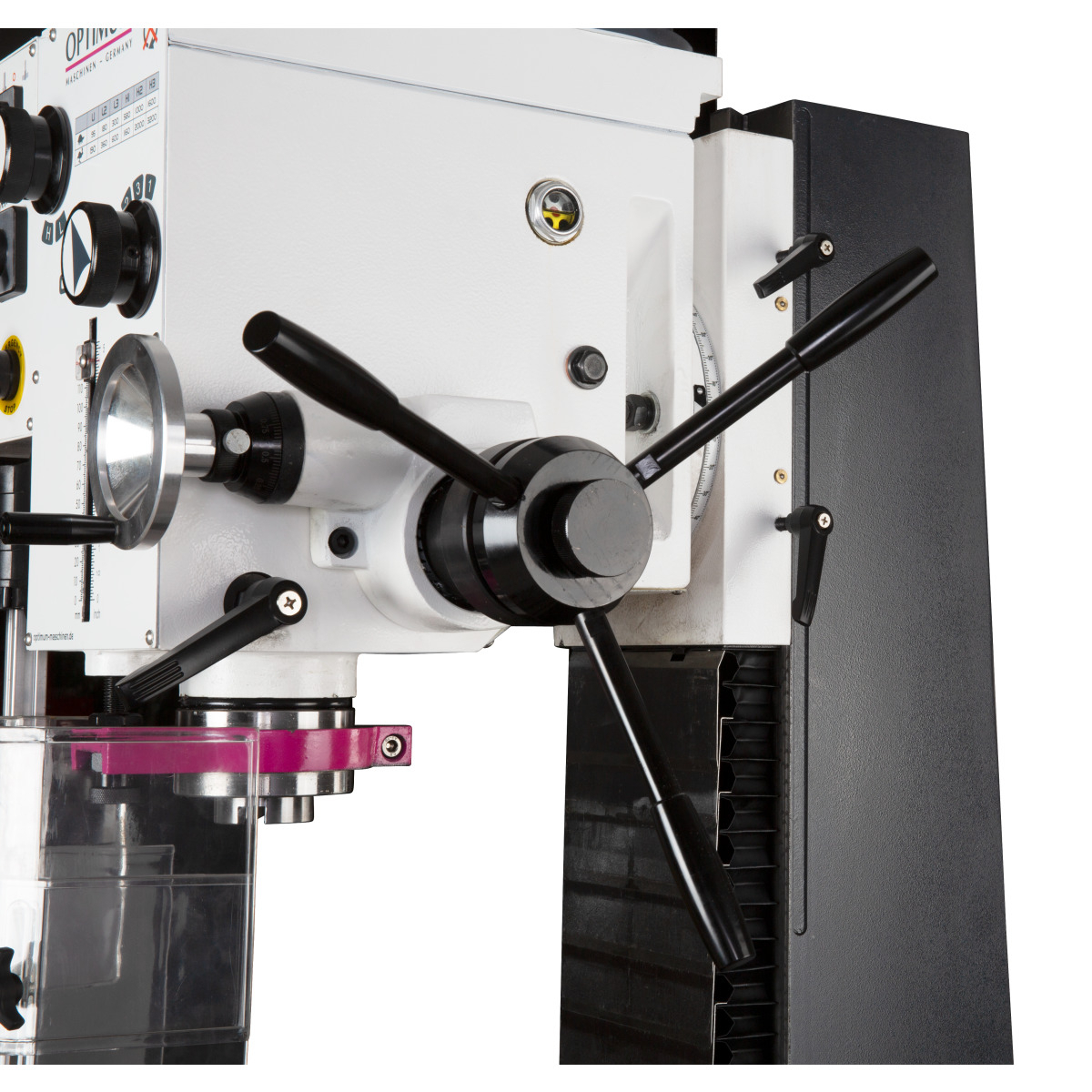

Na vŕtanie slúži ručný posuv vretena so zdvihom 120 mm. Jemný posuv pomáha pri opatrnom približovaní nástroja k obrobku a pri dokončovaní záberu. Hĺbkový doraz uľahčuje opakované vŕtanie otvorov do nastavenej hĺbky. Vreteno sa môže otáčať doprava aj doľava; kužeľ MK 4 a upínací skrutka M16 určujú výber príslušných držiakov nástrojov.

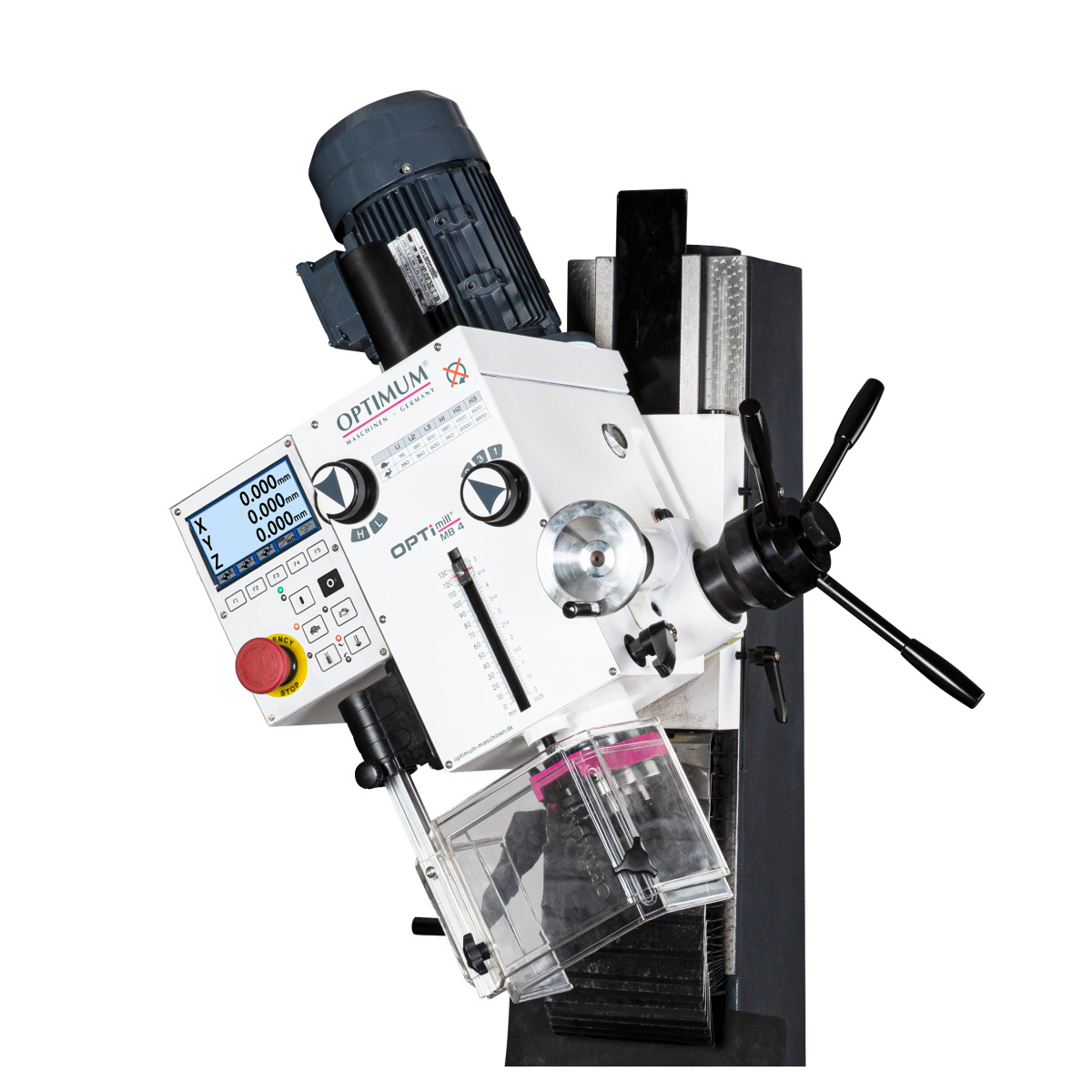

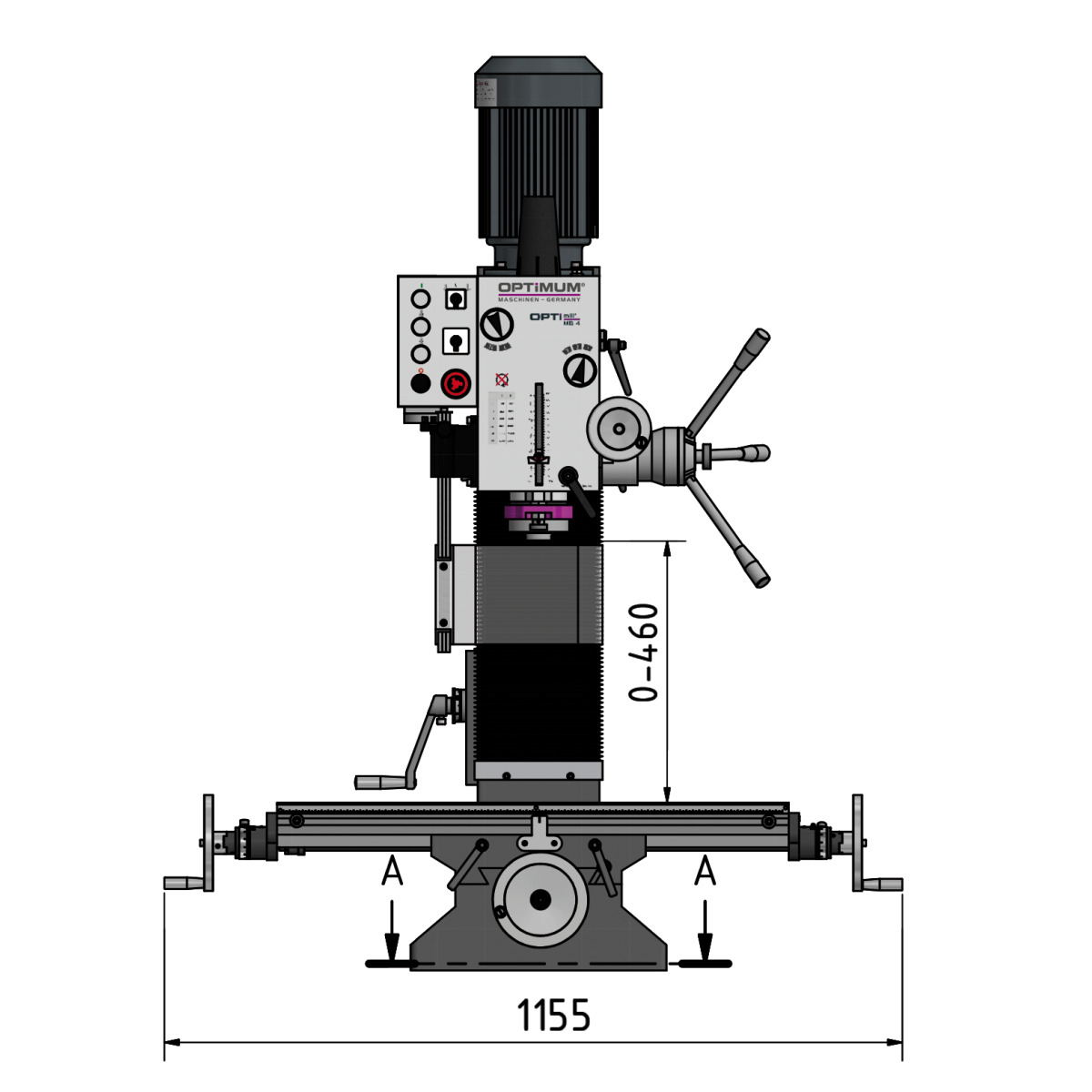

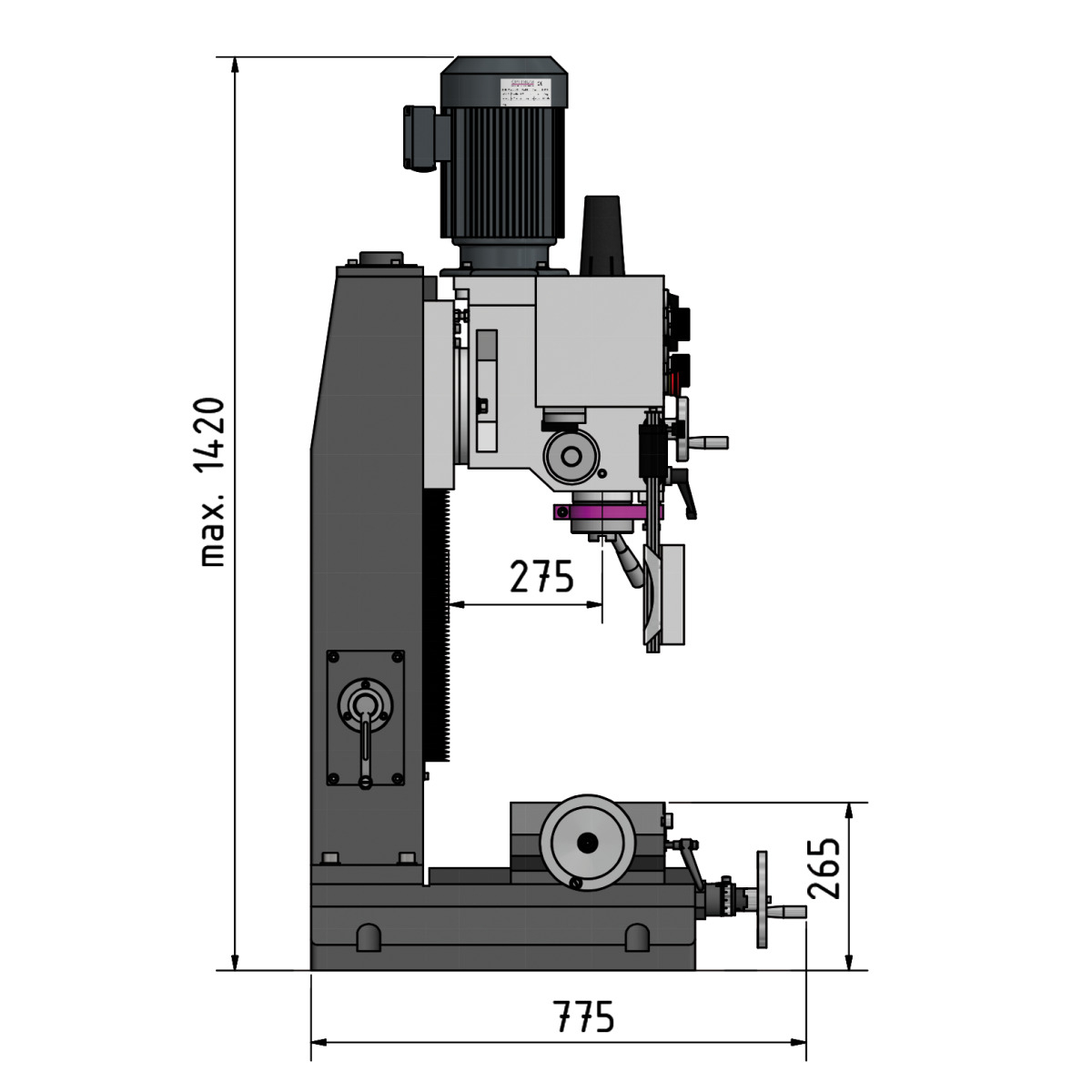

Frézovaciu hlavu je možné nakloniť o 45° na každú stranu. To je praktické pri obrábaní šikmých plôch a hrán bez nutnosti premiestňovať celý obrobok. Výsuv vretena je 275 mm a najväčšia vzdialenosť medzi vretenom a stolom je 460 mm. Pri výbere zveráka a držiaka nástroja zohľadnite, že obidva znižujú dostupnú výšku.

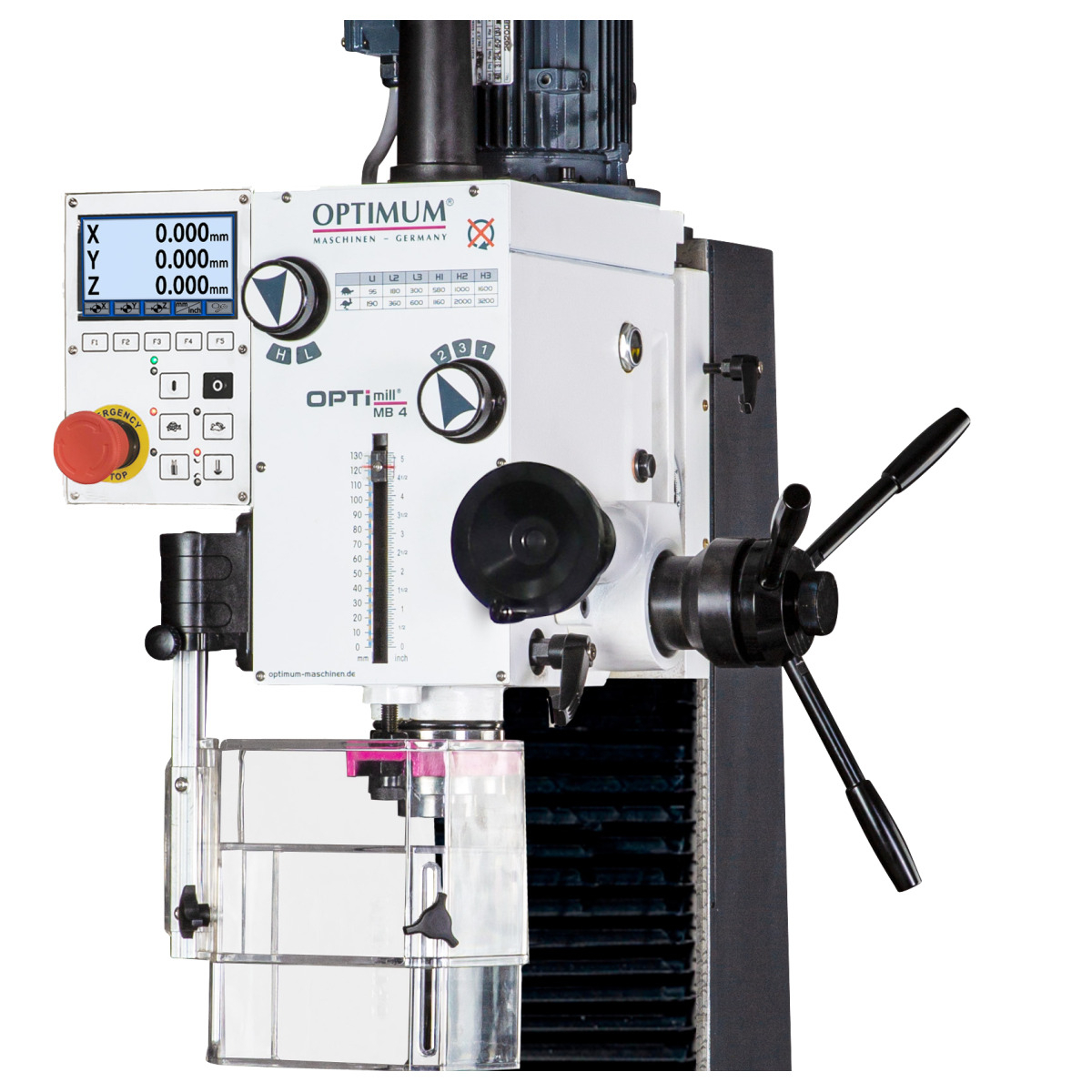

Brúsené prevodové kolesá pracujú v olejovom kúpeli. Ovládací panel je vybavený núdzovým tlačidlom STOP; výškovo nastaviteľný ochranný kryt má bezpečnostný mikrospínač. Otáčky nastavujte podľa priemeru nástroja, materiálu a druhu operácie. Pri frézovaní venujte pozornosť aj pevnému upnutiu nástroja a obrobku.

Hlavné výhody

• DRO6 v troch osiach uľahčuje sledovanie polohy pri opakovaných operáciách.
• Stôl s rozmermi 800 × 240 mm poskytuje priestor pre obrobok a vhodné upínacie prípravky.
• Rozsah 95–3 200 ot./min umožňuje nastaviť otáčky pre rôzne nástroje a pracovné postupy.
• Vŕtanie do ocele S235JR až do 32 mm a použitie frézy s upínacou stopkou do 28 mm spájajú dve bežné dielenské operácie.
• Naklápanie hlavy o ±45° pomáha pri obrábaní šikmých plôch.
• Ručný a jemný posuv vretena poskytuje obsluhe kontrolu nad priblížením nástroja a hĺbkou vŕtania.

Obsah dodávky a príslušenstvo

Súčasťou dodávky je redukcia MK4/MK3, upínací skrutka M16, redukcia MK4/22 mm a servisné a obslužné náradie. Digitálny odmer DRO6 je súčasťou výbavy stroja.

Frézy, vŕtaciu hlavicu, zverák, upínacie prvky a podstavec vyberajte samostatne podľa požadovanej práce a rozmerov obrobkov. Chladiace zariadenie je voliteľným príslušenstvom; nie je uvedené v obsahu dodávky stroja.

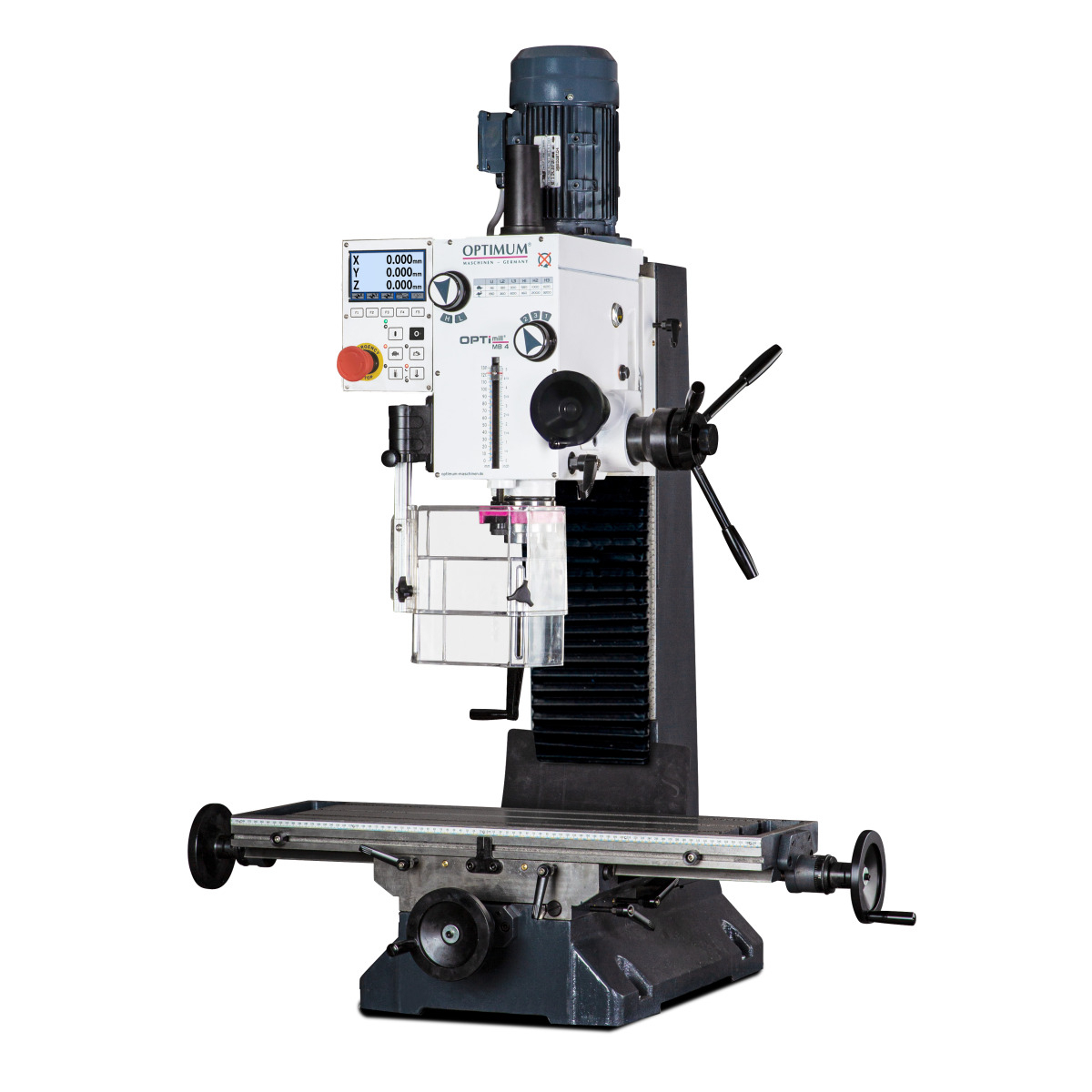

Ďalšie fotografie produktu
