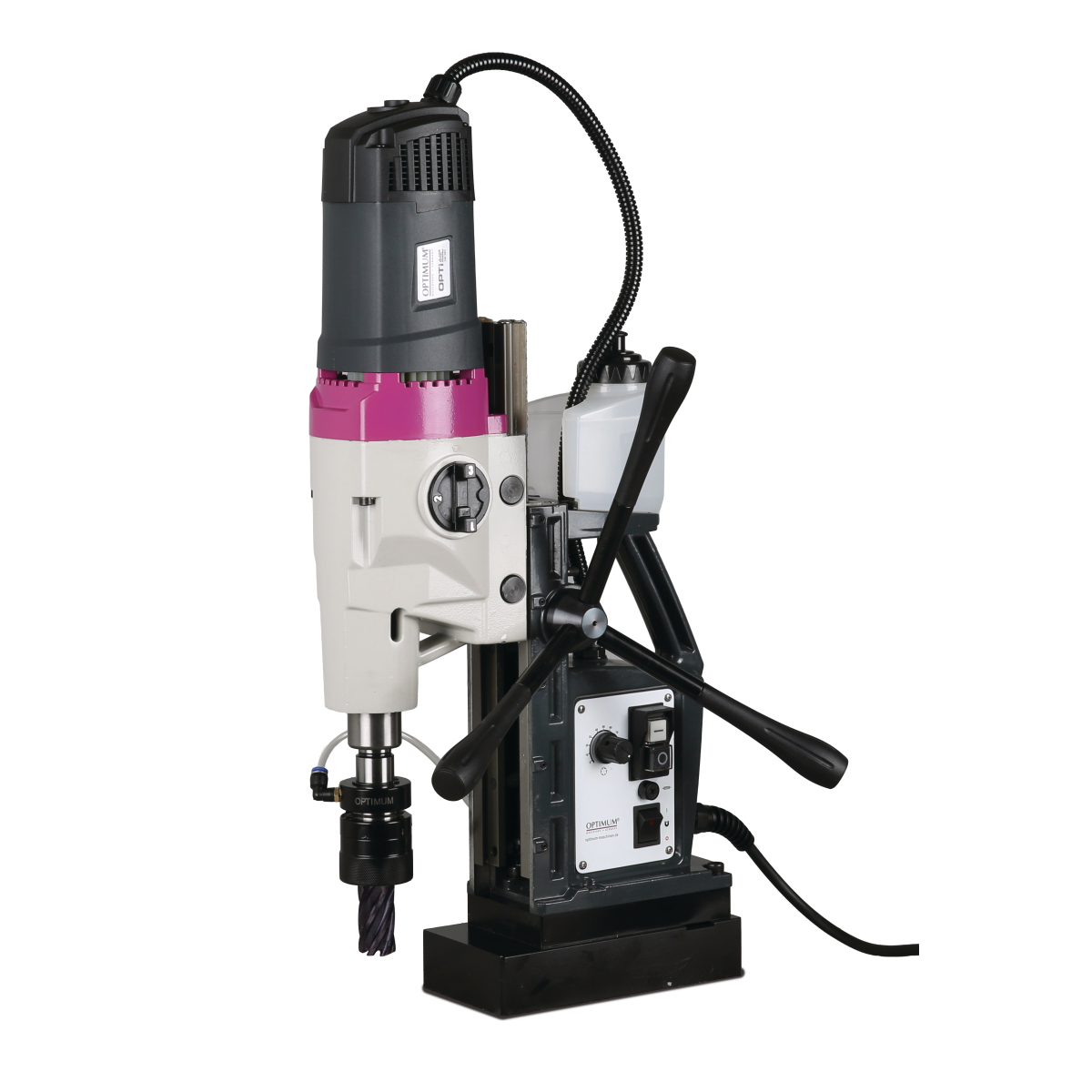

Magnetická jadrová vŕtačka OPTIMUM OPTIdrill DM 98 V je určená na vŕtanie otvorov do oceľových konštrukcií, nosníkov a väčších kovových dielov priamo v dielni alebo na mieste montáže. Pri ručnom posuve zvládne vŕtačka s priemerom až 98 mm a hĺbkou vŕtania až 75 mm. Elektromagnetická základňa má pridržiavaciu silu 17 kN.
Model je napájaný zo siete 230 V a má plynulo nastaviteľné otáčky vo voľnobehu v rozsahu 100–530 ot./min v smere doprava aj doľava. Rýchlosť tak môžete prispôsobiť použitému nástroju a obrábanému materiálu. Vreteno s kužeľom MK 3 a možnosťou upnutia Weldon rozširuje výber nástrojov pre vŕtanie s jadrom aj plné vŕtanie.
Stroj je vhodný najmä pre zámočnícke montáže, výrobu oceľových konštrukcií a údržbu, kde je potrebné dostať nástroj k rozmernému obrobku. Pred prácou je nutné pripraviť vhodnú feromagnetickú dosadaciu plochu a stroj zaistiť podľa návodu.
Vŕtanie veľkých otvorov priamo do konštrukcie
Jadrové vŕtalo odstraňuje materiál po obvode otvoru. To je užitočné pri vŕtaní väčších priemerov do oceľových profilov alebo plechov, keď je manipulácia s celým dielom náročná. Maximálny priemer 98 mm a hĺbka 75 mm platia pri ručnom posuve. Pre konkrétnu prácu je potrebné zvoliť vhodný vrták, jeho dĺžku a reznú techniku.
Magnetická pätica s rozmermi 202 × 103 mm pomáha určiť, či je na obrobku dostatok rovnej plochy na jej dosadnutie. Pri plánovaní práce počítajte aj s priestorom pre telo vŕtačky, ovládacie páky a posuv vretena. Stroj má rozmery približne 330 × 240 × 650 mm (v poradí dĺžka, šírka, výška) a váži približne 18,5 kg.
Vedenie nástroja a obsluha
Mosadzné vedenie a konštrukcia magnetického stojana podporujú stabilné vedenie nástroja pri posuve. Elektromagnetická základňa drží vŕtačku na vhodnom oceľovom obrobku, takže môžete pracovať na rozmerných dieloch bez ich presúvania k pevnej stojanovej vŕtačke. Pri vertikálnej práci alebo práci nad hlavou postupujte podľa predpísaného zabezpečenia stroja.
Plynulé nastavenie otáčok uľahčuje výber rýchlosti podľa priemeru a typu nástroja. Chladiaci a mazací systém privádza médium k nástroju; pri vŕtaní pomáha odvádzať teplo a triesky. Pre výsledný otvor je dôležitý aj ostrý vrták a primeraný posuv.
Hlavné výhody
- Vŕtanie s jadrom až do priemeru 98 mm umožňuje priamo na mieste pripravovať veľké otvory v oceľových dieloch.
- Maximálna hĺbka 75 mm rozširuje možnosti použitia na hrubší materiál v rámci limitov zvoleného vrtáka.
- Magnetická pridržiavacia sila 17 kN pomáha stabilizovať stroj na vhodnej feromagnetickej ploche.
- Plynulé otáčky 100–530 ot./min uľahčujú nastavenie pre rôzne priemery nástrojov.
- Vreteno MK 3 a upínanie Weldon umožňujú výber nástrojov pre vŕtanie s jadrom aj bez neho.
- Napájanie 230 V umožňuje prevádzku tam, kde je k dispozícii príslušný jednofázový prívod.
Vybavenie a výber príslušenstva
Súčasťou stroja je elektromagnetická základňa, vreteno MK 3 a chladiaci a mazací systém. Na obrábanie je potrebné zvoliť vhodný jadrový alebo špirálový vrták a upínacie príslušenstvo podľa použitého nástroja. Vrtné skľučidlo a adaptér Weldon sa ponúkajú aj ako samostatné príslušenstvo.
Technické parametre
| Model | OPTIdrill DM 98 V |
|---|---|
| Napájanie / frekvencia | 230 V / 50 Hz |
| Výkon motora | 2,18 kW |
| Voľnobehové otáčky, pravotočivý / ľavotočivý chod | 100–530 / 100–530 ot./min |
| Vreteno | MK 3 |
| Max. priemer jadrového vrtáka pri ručnom posuve | 98 mm |
| Max. hĺbka vŕtania pri ručnom posuve | 75 mm |
| Prídržná sila magnetu | 17 kN |
| Rozmery magnetickej nohy (D × Š) | 202 × 103 mm |
| Rozmery stroja (D × Š × V) | cca 330 × 240 × 650 mm |
| Hmotnosť stroja | cca 18,5 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie verzie nájdete v sekcii magnetických vŕtačiek; na výber náradia slúži aj príslušenstvo pre magnetické vŕtačky.
Často kladené otázky
Aký veľký otvor je možné vyvŕtať jadrovým vrtákom?
Maximálny priemer pri ručnom posuve je 98 mm a maximálna hĺbka 75 mm. Rozhodujúca je aj dĺžka a vhodnosť konkrétneho nástroja.
Potrebuje vŕtačka trojfázové napájanie?
Nie, stroj je určený na napájanie 230 V pri frekvencii 50 Hz. Elektrické napájanie musí spĺňať požiadavky stroja a návodu.
Je možné používať aj špirálové vrtáky?
Áno, konštrukcia umožňuje prechod z jadrového vŕtania na plné vŕtanie s vhodným upínacím príslušenstvom a nástrojom.
Na čom drží magnetická základňa?
Je určená pre vhodné feromagnetické obrobky, napríklad oceľ. Prídržnosť ovplyvňuje stav a hrúbka materiálu, ako aj úplné dosadnutie nožičky; počas práce stroj zaistite podľa návodu.
