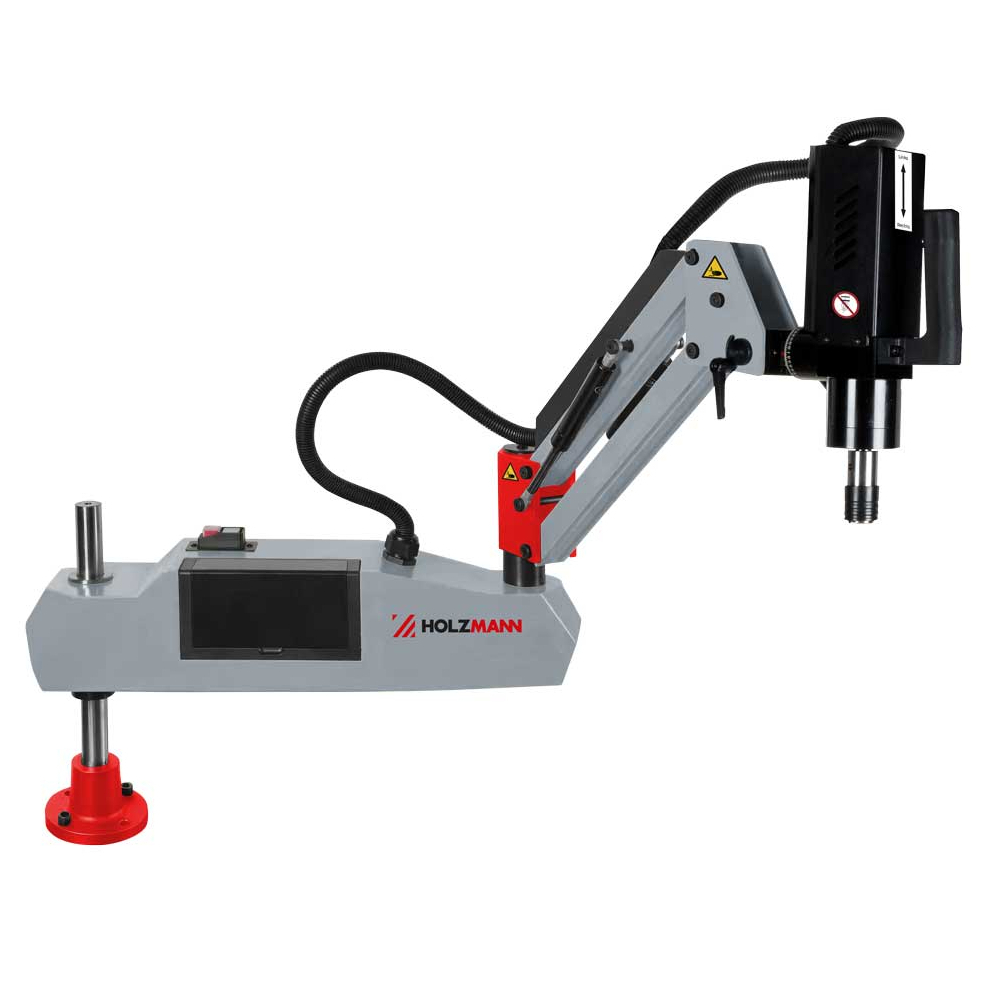

Elektrický závitorez Holzmann GSM24ECO_230V

Holzmann GSM24ECO_230V je elektrický závitorez s kĺbovým ramenom na rezanie vnútorných závitov M6-M24 v oceli a M6-M30 v hliníku . Uplatní sa v zámočníckej dielni, pri výrobe kovových dielov aj v údržbe, kde potrebujete priviesť závitovaciu hlavu k jednotlivým otvorom v obrobku. Pohon má menovitý výkon 1 200 W v režime S1 a napájanie 230 V/50 Hz .

Veľkosť závitu, hĺbku závitovania a ďalšie pracovné parametre nastavíte na dotykovom displeji . Stroj ponúka manuálny aj automatický režim a otáčky v rozsahu 0-200 ot./min . Kĺbové rameno s pracovným rádiusom až 1 100 mm umožňuje meniť polohu hlavy v rámci pracovného priestoru.

Závitovanie oceľových a hliníkových dielov

GSM24ECO je určený na vytváranie vnútorných závitov v pripravených otvoroch. Rozsah závitovania sa líši podľa materiálu: v oceli pokrýva veľkosti od M6 do M24, v hliníku od M6 do M30. Pri výbere preto vychádzajte z materiálu obrobku aj najväčšieho závitu, ktorý potrebujete zhotovovať.

Ramenné prevedenie pomáha pri práci s dielcami, ktoré majú niekoľko otvorov v rôznych miestach. Závitovaciu hlavu môžete presúvať nad jednotlivé pracovné pozície v dosahu ramena. Pre opakované závitovanie je praktické aj nastavenie hĺbky priamo na displeji.

Manuálny a automatický režim

V manuálnom režime obsluha ovláda chod vpred aj späť. Tento spôsob umožňuje riadiť okamih zmeny smeru pri konkrétnej operácii. V automatickom režime stroj po dosiahnutí nastavenej hĺbky závitu sám aktivuje spätný chod, čo uľahčuje opakovanie rovnakého pracovného cyklu.

Dotyková obrazovka sústreďuje nastavenie veľkosti závitu, jeho hĺbky a ďalších parametrov na jedno miesto. Užívateľské rozhranie je dostupné v nemčine a angličtine . Pri príprave pracoviska tak počítajte s ovládaním v jednom z týchto jazykov.

Kĺbové rameno a otočná závitovacia hlava

Maximálny pracovný rádius kĺbového ramena je 1 100 mm. Výškové nastavenie až o 520 mm pomáha prispôsobiť polohu hlavy výške obrobku. Tieto rozsahy sú dôležité najmä pri rozvrhnutí pracovného stola a voľbe miesta na upevnenie stroja.

Závitovaciu hlavu je možné otočiť o 90° , takže jej orientáciu môžete prispôsobiť polohe závitovaného otvoru. Kombinácia pohyblivého ramena, výškového nastavenia a otočnej hlavy rozširuje možnosti prístupu k rôzne orientovaným pracovným miestam.

Klieštiny s preklzovou spojkou

Súčasťou dodávky je sada klieštin na upnutie príslušných závitníkov. Klieštiny sú vybavené preklzovými spojkami , ktoré umožňujú preklz pri prekročení nastaveného prenášaného momentu. Správna voľba nástroja a jeho upínača je dôležitá pre závitovanie konkrétneho materiálu a rozmeru.

Dodávaná sada zahŕňa klieštiny pre závitníky podľa DIN 371 a DIN 376 vo veľkostiach uvedených nižšie. Pre prácu v celom rozsahu stroja je potrebné zvoliť zodpovedajúci závitník a vhodné upnutie; najmä pri závitovaní hliníka nad M24 zohľadnite rozsah základnej dodávanej sady.

Hlavné výhody Holzmann GSM24ECO_230V

• Závity M6-M24 v oceli a M6-M30 v hliníku pre rôzne dielenské úlohy.
• Dotykový displej na nastavenie veľkosti závitu, hĺbky a ďalších parametrov.
• Manuálny a automatický režim podľa požadovaného spôsobu práce.
• Automatický spätný chod po dosiahnutí nastavenej hĺbky pre opakované operácie.
• Pracovný rádius až 1 100 mm na presúvanie hlavy medzi pracovnými pozíciami.
• Hlava otočná o 90° na prispôsobenie orientácii otvoru.
• Klieštiny s preklzovou spojkou v dodávke na upnutie príslušných závitníkov.
• Napájanie 230 V pre pracovisko s jednofázovým prívodom.

Obsah dodávky a voliteľné príslušenstvo

Súčasťou dodávky je elektrický závitorez Holzmann GSM24ECO_230V a sada klieštín s preklzovou spojkou:

• DIN 371: M6, M8 a M10.
• DIN 376: M12, M14, M16, M18, M20, M22 a M24.

Podstavec Holzmann GSMMS je voliteľné príslušenstvo a objednáva sa samostatne. Uvedená sada klieštin slúži na upnutie závitníkov.
