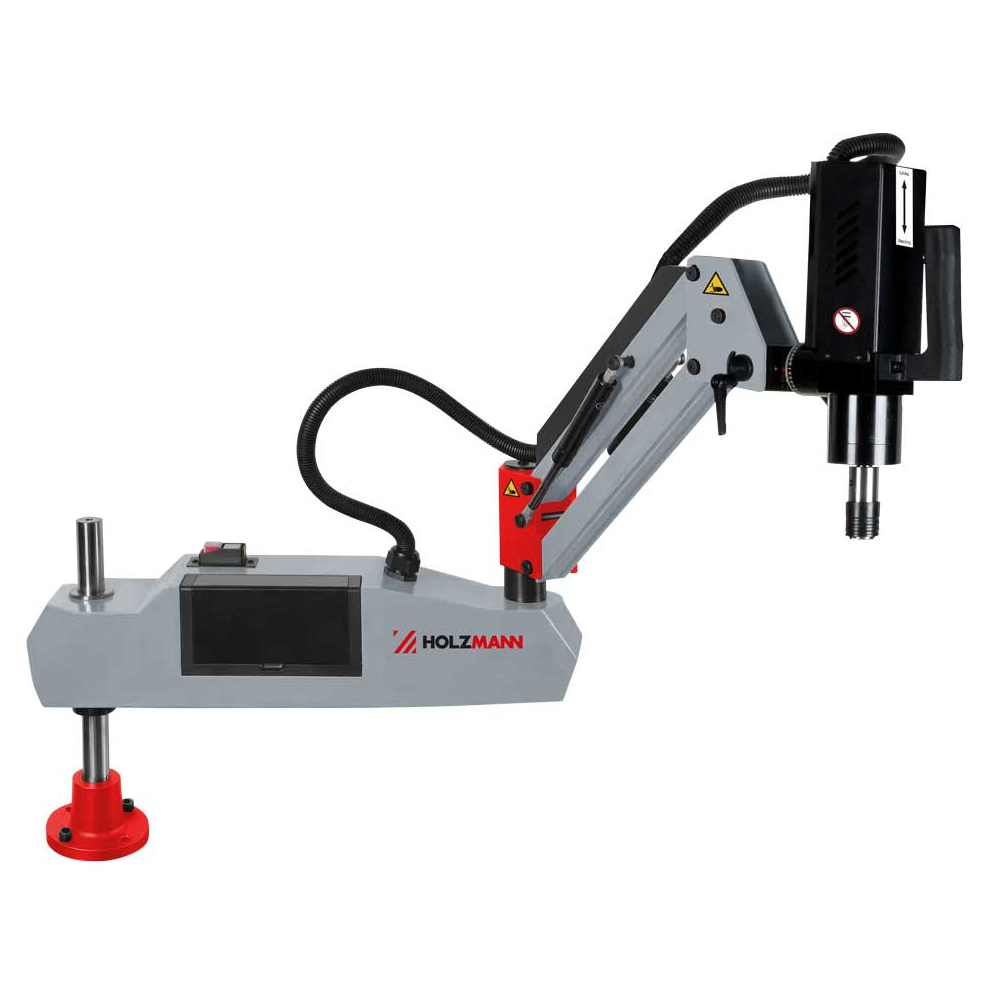

Holzmann GSM16ECO_230V je elektrický závitorez s kĺbovým ramenom na výrobu vnútorných závitov M3-M16 v oceli a M3-M20 v hliníku . Rozsah začínajúci veľkosťou M3 ho predurčuje aj pre prácu s menšími závitmi pri výrobe súčastí, montáži alebo opravách. Motor má menovitý výkon 600 W v režime S1 a napájanie 230 V/50 Hz .
Stroj kombinuje dotykové ovládanie, manuálny a automatický režim a kĺbové rameno s pracovným rádiusom až 1 030 mm . Závitovaciu hlavu môžete priviesť k rôznym miestam obrobku v dosahu ramena a jej polohu prispôsobiť výškovým nastavením aj otočením o 90°.
Pre malé a stredné vnútorné závity
GSM16ECO využijete pri rezaní závitov do pripravených otvorov v oceľových a hliníkových dieloch. V oceli pokrýva veľkosti M3 až M16, v hliníku umožňuje závitovanie až do M20. Pri voľbe stroja preto porovnajte pracovný rozsah s materiálom aj veľkosťami závitov, ktoré sa vo vašej dielni skutočne opakujú.
Ramenná konštrukcia je praktická najmä pri obrobkoch s niekoľkými závitovanými otvormi. Namiesto opakovaného premiestňovania dielca môžete meniť polohu závitovacej hlavy v pracovnom priestore ramena. To uľahčuje prípravu jednotlivých operácií pri rozmernejších súčastiach alebo pri závitovaní na viacerých miestach.
Dotykový displej pre nastavenie závitovania
Na dotykovej obrazovke nastavíte veľkosť závitu, požadovanú hĺbku a ďalšie pracovné parametre. Ovládanie tak sústreďuje prípravu závitovacej operácie na jedno miesto. Užívateľské rozhranie je dostupné v nemčine a angličtine .
Otáčky stroja sa pohybujú v rozsahu 0-312 ot./min . Pri príprave práce je potrebné nastavenie prispôsobiť závitníku, veľkosti závitu a obrábanému materiálu. Rozsah stroja pritom posudzovajte oddelene od výbavy: schopnosť závitovať do M20 v hliníku neznamená, že základná sada obsahuje upínač pre každú veľkosť tohto rozsahu.
Ručné riadenie alebo automatický spätný chod
V manuálnom režime obsluha ovláda chod vpred aj späť a rozhoduje o okamihu zmeny smeru. Tento režim sa hodí tam, kde potrebujete priebeh jednotlivej operácie riadiť priamo.
Automatický režim po dosiahnutí nastavenej hĺbky závitu aktivuje spätný chod. Pri opakovaných operáciách s rovnakou hĺbkou tak nemusíte zakaždým ručne určovať okamih reverzácie. Nastavenie hĺbky a automatický návrat zjednodušujú sled pracovných krokov pri výrobe viacerých rovnakých závitov.
Kĺbové rameno a hlava otočná o 90°
Maximálny pracovný rádius 1 030 mm určuje dosah závitovacej hlavy okolo miesta upevnenia stroja. Výškové nastavenie až o 400 mm umožňuje prispôsobiť jej polohu obrobkom s rôznou výškou. Oba rozsahy zohľadnite pri rozvrhnutí pracovného stola a umiestnení dielcov.
Závitovaciu hlavu je možné otočiť o 90° , čo pomáha prispôsobiť orientáciu nástroja polohe otvoru. Pohyblivé rameno a otočná hlava tak poskytujú viac možností prístupu k pracovnému miestu ako pevne umiestnená zvislá hlava.
Klieštiny s preklzovou spojkou
Dodávané klieštiny slúžia na upnutie príslušných závitníkov a sú vybavené preklzovou spojkou . Sada zahŕňa upínače pre vybrané veľkosti podľa DIN 371 a DIN 376. Pred prípravou konkrétnej operácie zvoľte klieštinu zodpovedajúcu realizácii použitého nástroja.
Hlavné výhody Holzmann GSM16ECO_230V
- Pracovný rozsah od M3 na závitovanie menších aj stredných otvorov.
- M3-M16 v oceli a M3-M20 v hliníku podľa obrábaného materiálu.
- Dotykový displej pre nastavenie veľkosti a hĺbky závitu.
- Dva prevádzkové režimy pre priame riadenie alebo automatickú reverzáciu.
- Pracovný rádius až 1 030 mm na prístup k viacerým miestam obrobku.
- Výškové nastavenie až 400 mm a otočenie hlavy o 90 ° pre prispôsobenie pracovnej polohe.
- Súprava klieštín s preklzovou spojkou v dodávke na upnutie príslušných závitníkov.
- Napájanie 230 V pre jednofázový elektrický prívod.
Obsah dodávky a voliteľné príslušenstvo
Súčasťou dodávky je elektrický závitorez Holzmann GSM16ECO_230V a sada klieštín s preklzovou spojkou pre tieto veľkosti:
- DIN 371: M3, M4, M5, M6, M8 a M10.
- DIN 376: M12, M14 a M16.
Podstavec Holzmann GSMMS nie je súčasťou základnej dodávky. Ide o voliteľné príslušenstvo, ktoré sa objednáva samostatne. Klieštiny sú upínače nástrojov; na závitovanie potrebujete aj zodpovedajúce závitníky.
Technické parametre
| Výrobca | Holzmann |
|---|---|
| Model | GSM16ECO_230V |
| Rozsah závitovania v oceli | M3-M16 |
| Rozsah závitovania v hliníku | M3-M20 |
| Menovitý výkon motora S1 | 600 W |
| Napájanie | 230 V/50 Hz |
| Otáčky | 0-312 ot./min |
| Maximálny pracovný rádius ramena | 1 030 mm |
| Výškové nastavenie | Až 400 mm |
| Otočenie závitovacej hlavy | 90° |
| Prevádzkové režimy | Manuálne a automatické |
| Ovládanie | Dotykový displej |
| Jazyky rozhrania | Nemčina a angličtina |
| Rozmery stroja (D × Š × V) | 1 165 × 140 × 755 mm |
| Hladina akustického tlaku | |
| Hmotnosť stroja | 27 kg |
| Hmotnosť vrátane balenia | 32 kg |
| Rozmery balenia (D × Š × V) | 800 × 600 × 200 mm |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje nájdete v kategórii závitorezy . Prezrite si aj ďalšie vybavenie značky Holzmann . S voľbou pracovného rozsahu, konštrukcie a ovládania vám pomôže poradenský článok Ako vybrať závitorez .
Časté otázky
Od akej veľkosti závitu je možné GSM16ECO používať?
Pracovný rozsah začína veľkosťou M3. V oceli je možné závitovať do M16, v hliníku do M20.
Ako funguje automatický režim?
Po dosiahnutí nastavenej hĺbky závitu stroj automaticky aktivuje spätný chod. V manuálnom režime riadi chod vpred aj späť obsluha.
Je možné zmeniť orientáciu závitovacej hlavy?
Áno. Hlavu je možné otočiť o 90 °. Kĺbové rameno má pracovný rádius až 1 030 mm a výškové nastavenie až 400 mm.
Je podstavec GSMMS súčasťou balenia?
Nie. Podstavec GSMMS je voliteľné príslušenstvo a objednáva sa samostatne. V základnej dodávke je sada klieštin pre uvedené veľkosti závitníkov.
