Popis produktu
Súprava na jednoduchú inštaláciu ohrevu vody v bojleroch a ďalších zariadeniach.

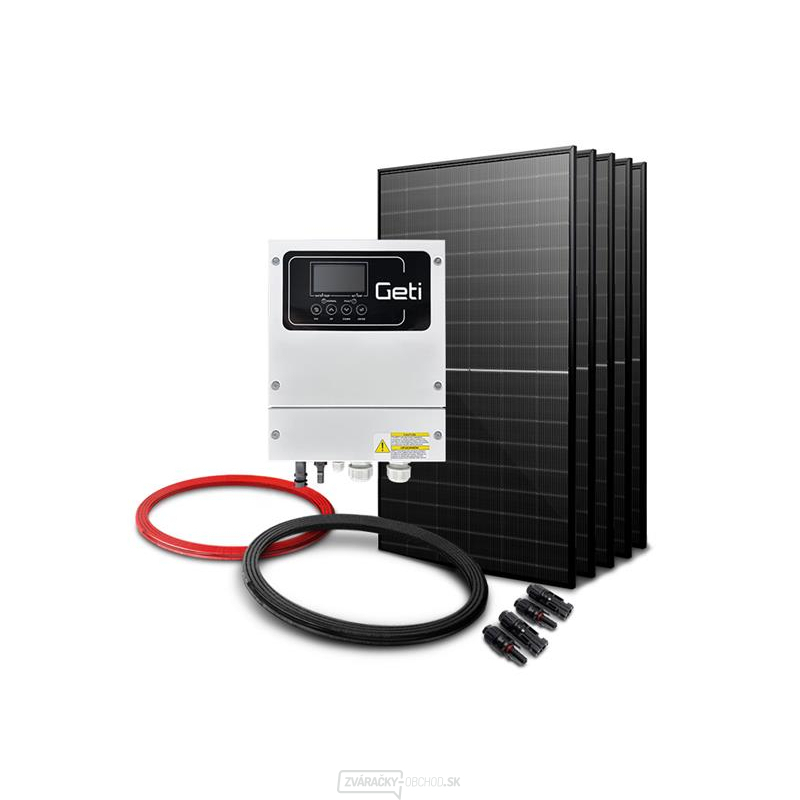

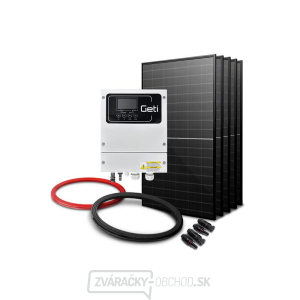

Sada sa skladá z 5 monokryštalických panelov Trina (5x 04280478) s výkonom 455W každý, GETI kontroléra GWH02D 4000W (1x 04291121) a kompletné 25 metrov dlhé kabeláže (25x 042909) priloženými MC4 konektormi (2x 03360241 + 2x 03360240).
Upozornenie: Invertor GETI GWH je vhodný iba pre odporové záťaže s bimetalovým termostatom (nie je vhodný pre elektronikou riadené termostaty!)
Výstup invertora (L, N) nesmie byť pripojený k elektrickej sieti alebo uzemneniu! Výstup invertora nesmie byť zapojený do sústavy TN-C.
Invertor je vybavený veľkým zrozumiteľným LED displejom, teplotným čidlom s dĺžkou 3m a nezávislým nastavením teploty pre ohrev vody ako z PV tak aj AC siete. Invertor GETI tiež disponuje funkciou núteného ohrevu. Invertor je kompatibilný s väčšinou bojlerov na trhu.
Systém je jednoduchý, vyžaduje iba pripojenie príslušného počtu fotovoltaických panelov s max. výkonom 4000 W s prevádzkovým napätím 160 ~ 350V DC, sieťového napätia 230C AC a prepojenie s odporovou záťažou, napr. vykurovacia špirála, elektrický bojler, elektrický radiátor alebo podlahové vykurovanie a istiacich.
Jednosmerný prúd generovaný v paneloch, ktorý nie je možné privádzať priamo do vykurovacích zariadení, sa v meniči premieňa na striedavý prúd, ktorý je možné použiť na napájanie vykurovacích zariadení.
Maximálny výkon systému je 4000 W. Invertor má prioritný vstup z fotovoltaických panelov a pri nedostatku výkonu na týchto paneloch je systém zálohovaný napájaním zo sieťového napätia 230V AC.
Ide o nadrozmerný tovar. Doba dodania od vytvorenia objednávky sa môže predĺžiť o 3-4 pracovné dni.
Parametre produktu:
- solárny invertor na ohrev teplej vody pomocou odporovej záťaže (vykurovacia špirála, bojler)
- teplotný snímač
- samostatné nastavenie teploty pre ohrev vody z FV alebo AC siete
- automatické prepínanie medzi sieťami (FV/sieť 230V AC)
- pracovné režimy: iba FV ako ostrovný systém alebo alebo automatický režim FV + sieť
- tichá prevádzka, ktorá zaisťuje pasívne chladenie
- účinné sledovanie maximálneho výkonu na paneloch pomocou MPPT
- vysoká účinnosť> 99 %
Invertor GETI GWH02D je vybavený prehľadným LED displejom, ktorý užívateľa informuje o aktuálnych a nastavených hodnotách:
- indikácia ohrevu vody z FV panelov
- indikácia ohrevu vody zo siete 230V AC
- teplota vody (PV, AC) aktuálna a nastavená
- PV výkon
- PV napätie
- indikácia povodzu
- indikácia chybového stavu
Technické parametre:
- vstupné napätie (VDC): 160 až 350 (VDC)
- vstupné napätie (VAC): 230 V AC
- výstupné napätie [VAC]: 0-260 V AC (VAC)
- maximálny výkon: 4000 W
- vstupný prúd z PV: 20A max.
- výstupný prúd AC: 20A max.
- typ záťaže: odporová s bimetalovým termostatom (nie je vhodný pre elektronikou riadené termostaty!)
- hodnota odporovej záťaže nesmie byť nižšia ako 13 Ohm
- funkcia MPPT: ÁNO
- pripojenie FV panelov: Sériovo alebo sériovo paralelné
- prioritný vstup: FV panely
- záložný vstup: sieťový 230V AC
- pracovná teplota: -25 °C ~ + 55 °C
- účinnosť:> 99 %
- dĺžka teplotného senzora: 3m
- chladenie: pasívne
- ochrana proti skratu na vstupe
- ochrana proti prehriatiu
- vstupné pripojenie FV panelov: MC4 konektory
- vstupné pripojenie 230V AC: skrutkovacia svorka
- výstupné pripojenie 230V AC: skrutkovacia svorka
- materiál: Hliník + kov
- stupeň krytia: IP65
- rozmery dx š xv [mm]: 255 x 201 x 95 mm
- váha: 3 kg
Fotovoltaický panel 455W Trina Solar
Technické parametre:
- menovitý výkon: 455 W
- typ: N-typ, Topcon, monokryštalický
- účinnosť modulu: 22,8 %
- maximálny prúd (Imp): 10,11 A
- maximálne napájacie napätie (Vmp): 45 V
- napätie naprázdno (Voc): 53,4 V
- skratový prúd (ISC): 10,77 A
- maximálne systémové napätie: 1500 VDC (IEC)
- typ konektora: MC4/MC4 kompatibilný
- predné sklo: 1,6 mm tepelne zosilnené sklo s vysokou priehľadnosťou
- stupeň krytia: IP68
- počet buniek: 144
- rozmery: 1762 x 1134 x 30 mm
- hmotnosť: 21 kg
- rám: anodizovaná hliníková zliatina
- farba rámu: čierna
VAROVANIE! Systém je určený iba pre záťaže odporového charakteru.
- Odporúčame, aby montáž a zapojenie vykonával iba elektrotechnik s príslušnou spôsobilosťou pre prácu s elektrickými zariadeniami a skúsenosti s fotovoltaickými systémami.
Súprava obsahuje:
5 monokryštalické FV panely 455Wp Trina
Solárny kontrolér GETI GWH02D
Súprava káblov 25 metrov
Konektory MC4
inštrukcie na inštaláciu
