TOPDON Tornado 90000 spája profesionálnu nabíjačku autobatérií so stabilizovaným napájacím zdrojom určeným na diagnostiku a programovanie riadiacich jednotiek. Je určený pre 12 V a 24 V olovené akumulátory s kapacitou 20–2 800 Ah. Nabíjací prúd je možné nastaviť v rozsahu 5–90 A pri 12 V a 5–45 A pri 24 V.
Nachádza uplatnenie v autoservisoch, diagnostických pracoviskách a pri údržbe vozových parkov. Okrem bežného nabíjania ponúka reguláciu nabíjacieho napätia a prúdu, program pre AGM batérie, režim pre nízke teploty a opravu olovených akumulátorov. LCD displej poskytuje prehľad o nastaveniach aj o priebehu práce.
Stabilné napájanie pri diagnostike a programovaní ECU
Pri dlhšej diagnostike so zapnutým zapaľovaním alebo programovaní riadiacich jednotiek môže palubná sieť vozidla odoberať značný prúd. Režim SUPPLY umožňuje napájať túto záťaž pri nastavenom jednosmernom napätí a pomáha udržiavať podmienky potrebné pre servisnú operáciu.
Obsluha nastaví výstupné napätie a prúdový limit. Skutočný dodávaný prúd závisí od odberu pripojeného vozidla alebo zariadenia. Pred programovaním preto porovnajte požadované napätie a očakávanú spotrebu vozidla s možnosťami zdroja. V prípade 24 V systému počítajte s maximom 45 A, zatiaľ čo pre 12 V systém je k dispozícii až 90 A.
Tornado 90000 tak využijete nielen pri nabíjaní vyňatej batérie, ale aj ako vybavenie diagnostického pracoviska. Nastavenie zdroja musí zodpovedať postupu výrobcu vozidla a požiadavkám konkrétnej servisnej operácie.
Nastaviteľný prúd pre rôzne veľkosti akumulátorov
Možnosť nastavenia nabíjacieho prúdu umožňuje prispôsobiť nabíjanie veľkosti a požiadavkám batérie. Maximálna hodnota 90 A nie je určená pre každú batériu; pre menšie batérie zvoľte nižší prúd podľa ich povoleného zaťaženia.
Pre olovené akumulátory sú podporované technológie WET, GEL, MF, CA/CAL, EFB a AGM. Nabíjačka preto pokrýva bežné batérie s tekutým elektrolytom, bezúdržbové vyhotovenia aj akumulátory používané v moderných vozidlách so systémom start-stop. Rozhodujúca je vždy skutočná technológia namontovanej batérie.
Deväťstupňové nabíjanie a následná údržba batérie
V režimoch NORM, AGM a COLD prebieha nabíjanie prostredníctvom deväťstupňového riadeného cyklu. Ten zahŕňa kontrolu akumulátora, samotné nabíjanie, vyhodnotenie jeho stavu a následnú údržbu nabitia. Jednotlivé fázy je možné sledovať na displeji.
Po dosiahnutí plného nabitia nabíjačka ukončí aktívne nabíjanie a ďalej sleduje stav pripojenej batérie. Pri poklese napätia pod príslušnú hranicu môže opäť začať nabíjanie. To je praktické pri servisných prácach aj pri údržbe menej používaných akumulátorov.
Režimy pre nabíjanie aj servisné použitie
- SUPPLY: stabilizované napájanie pre diagnostiku, programovanie a ďalšie zodpovedajúce zaťaženia.
- NORM: bežné nabíjanie olovených akumulátorov riadeným deväťstupňovým cyklom.
- AGM: nabíjací program určený pre akumulátory s technológiou AGM.
- COLD: nabíjanie pri teplotách pod bodom mrazu v povolenom prevádzkovom rozsahu zariadenia.
- REPAIR: opravný program pre staršie alebo sulfátované olovené akumulátory.
Výsledok opravného režimu závisí od príčiny a rozsahu poškodenia batérie. Nie je možné ním zaručiť obnovenie pôvodnej kapacity každého akumulátora. O jeho ďalšom používaní rozhoduje skutočný stav a výsledok kontroly batérie.
Displej, teplotný dohľad a chladenie
Podsvietený LCD displej zobrazuje napätie, prúd, čas nabíjania a dodaný náboj v ampérohodinách. Obsluha tak môže priebežne kontrolovať nastavenie a priebeh nabíjacieho procesu. Stavové kontrolky upozorňujú na prevádzku, chybu alebo nadmernú teplotu.
Chladenie zabezpečuje ventilátor. Prístroj využíva vnútorný teplotný dohľad a externý snímač na sledovanie teploty batérie. Ochranné funkcie zahŕňajú prepólovanie, skrat, prepätie a prehriatie. Stupeň krytia IP20 vyžaduje suché pracovné prostredie bez pôsobenia vody.
Napájací kábel má dĺžku 1,8 m a nabíjacie káble s svorkami 2,2 m. Horná rukoväť uľahčuje prenášanie medzi pracoviskami. Pri umiestnení nechajte voľné ventilačné otvory a dostatočný priestor na vedenie káblov.
Hlavné výhody
- Nabíjačka a stabilizovaný zdroj v jednom pre údržbu batérií aj diagnostické pracovisko.
- Nastaviteľný prúd až 90 A pre 12 V a 45 A pre 24 V.
- Podpora olovených batérií 20–2 800 Ah vrátane AGM a EFB.
- Deväťstupňový cyklus v režimoch NORM, AGM a COLD.
- LCD displej a teplotný dohľad na priebežnú kontrolu prevádzky.
Obsah balenia
- Nabíjačka TOPDON Tornado 90000 s napájacím káblom.
- Kladný a záporný nabíjací kábel s batériovými svorkami.
- Imbusový kľúč na pripojenie káblov.
- Návod na použitie.
Technické parametre
| Menovité napätie akumulátora | 12 V / 24 V |
|---|---|
| Nabíjací prúd pri 12 V | 5–90 A |
| Nabíjací prúd pri 24 V | 5–45 A |
| Rozsah nabíjacieho napätia pre 12 V | 11–15,8 V podľa režimu |
| Rozsah nabíjacieho napätia pre 24 V | 22–31,6 V podľa režimu |
| Kapacita akumulátora | 20–2 800 Ah |
| Podporované olovené technológie | WET, GEL, MF, CA/CAL, EFB, AGM |
| Nabíjací cyklus NORM / AGM / COLD | 9 stupňov |
| Stabilizované napájanie | Áno, režim SUPPLY |
| Displej | LCD |
| Chladenie | Ventilátor |
| Stupeň krytia | IP20 |
| Prevádzková teplota | −10 až +40 °C |
| Skladovacia teplota | −20 až +75 °C |
| Dĺžka napájacieho kábla | 1,8 m |
| Dĺžka nabíjacích káblov so svorkami | 2,2 m |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie modely nájdete v kategórii nabíjačky autobatérií. Môžete si prezrieť aj ďalšie produkty značky TOPDON. Pri porovnaní nabíjacích funkcií vám pomôže článok ako vybrať nabíjačku autobatérie.
Často kladené otázky
Je možné použiť Tornado 90000 pri programovaní riadiacich jednotiek?
Áno. Režim SUPPLY poskytuje stabilizované napájanie. Nastavené napätie a limit prúdu musia zodpovedať požiadavkám vozidla a servisného postupu.
Je prúd 90 A dostupný aj pri 24 V?
Nie. Pri 12 V je rozsah 5–90 A, pri 24 V 5–45 A. Pri výbere pre diagnostické pracovisko porovnajte odber vozidla s limitom pre príslušné napätie.
Fungujú všetky režimy s deväťstupňovým nabíjaním?
Nie. Deväťstupňový nabíjací cyklus používajú režimy NORM, AGM a COLD. Režim SUPPLY slúži ako stabilizovaný zdroj a REPAIR má samostatný opravný priebeh.
Obnoví režim opravy každú starú batériu?
Nie. Výsledok závisí od stavu akumulátora. Opravný program môže pomôcť pri niektorých sulfátovaných olovených batériách, ale neodstráni všetky príčiny straty kapacity.

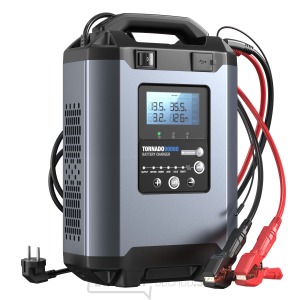

Fotografie TOPDON Tornado 90000
