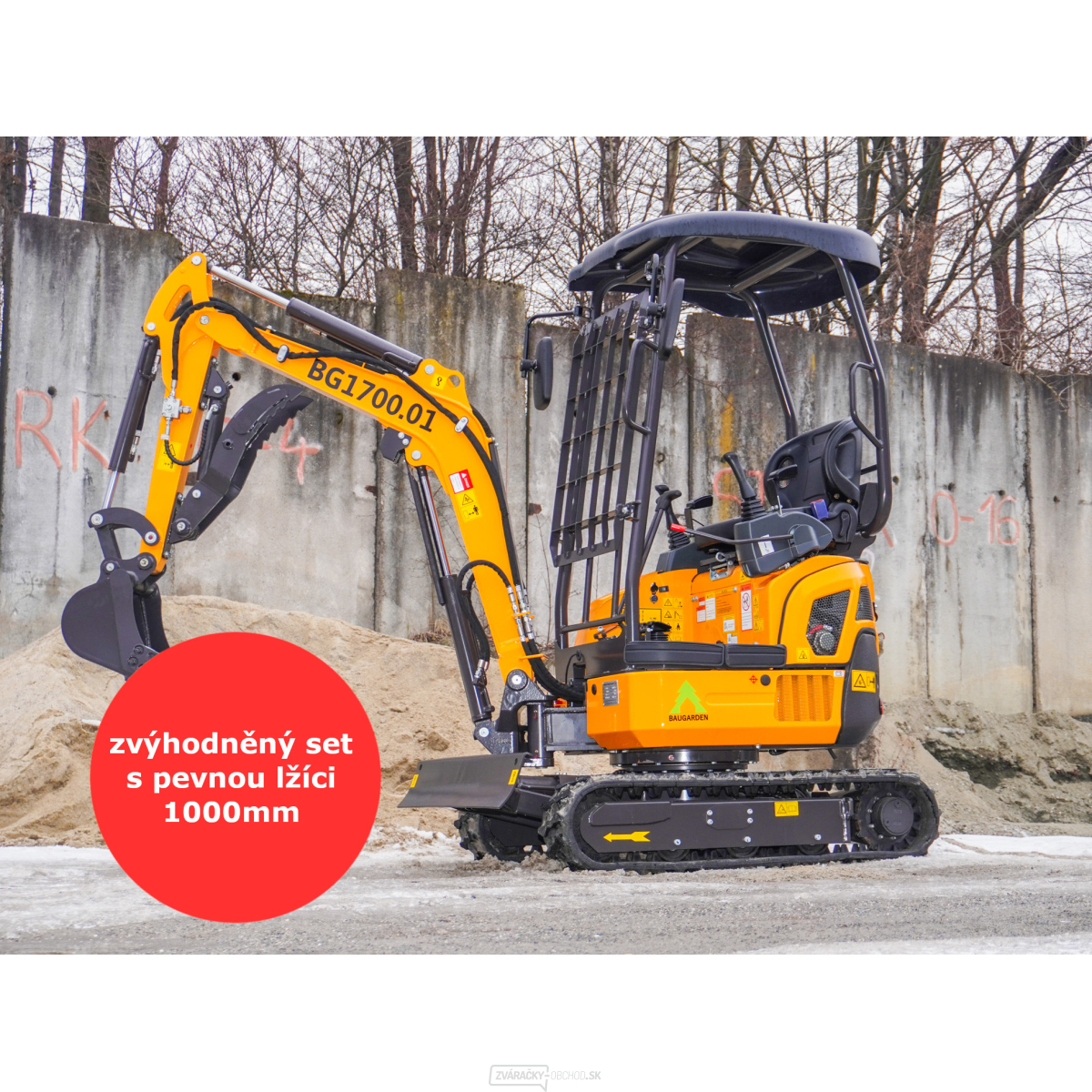

Pásový minibager Baugarden BG1700.01 s motorom Kubota D902 je určený na pravidelné zemné a terénne práce. Tento set zahŕňa hydraulický pridržiavací palec, pákový rýchloupinák a pracovné nástroje vrátane pevnej svahovacej lyžice o šírke 1 000 mm. Hodí sa napríklad na výkopy základov a prípojok, drenáže, úpravy záhrad a manipuláciu s materiálom.
Trojvalcový motor Kubota D902 je vodou chladený a podľa technického listu má výkon 11,8 kW pri 2 400 ot./min. Hydraulické čerpadlo dodáva 22 l/min a systém pracuje pri tlaku 19,5 MPa. Maximálna hĺbka kopania je 2 200 mm a maximálny polomer kopania 3 640 mm. Pri plánovaní práce tieto hodnoty porovnajte s požadovanými rozmermi výkopu aj s priestorom, ktorý máte na pozemku.
Set pre rôzne druhy práce
Súčasťou setu je minibager BG1700.01, lyžica 200 mm, lyžica 400 mm, pevná svahovacia lyžica 1 000 mm a pákový rýchloupinák. Stroj v tomto variante má tiež hydraulický pridržiavací palec. Užšie lyžice sú určené na kopanie výkopov rôznej šírky; široká svahovacia lyžica sa hodí pre zásypy, tvarovanie terénu a presuny materiálu po väčšej ploche. Rýchloupinák zjednodušuje výmenu kompatibilného pracovného nástroja.
Hydraulický pridržiavací palec rozširuje možnosti manipulácie s väčšími predmetmi, napríklad s kládami. Pri práci sa používa spoločne s pracovným nástrojom na ramene. Ďalšie príslušenstvo, ktoré nie je uvedené v obsahu tohto setu, sa objednáva samostatne.
Mimoosé kopanie a pracovný dosah
Mimoosé kopanie umožňuje vychýliť rameno voči podvozku. Vďaka tomu je možné pracovať pozdĺž steny, plotu alebo stĺpu bez toho, aby sa minibager musel vždy postaviť priamo proti miestu výkopu. Rameno je možné vytočiť o 63 ° doprava a 58,5 ° doľava.
Stroj dosiahne do hĺbky až 2 200 mm a maximálny polomer kopania je 3 640 mm. Maximálna výška kopania je 3 230 mm a výška vykládky až 2 250 mm. Výškové a dosahové hodnoty sú limity pracovného rozsahu; pri výbere nástroja a plánovaní činnosti zohľadnite tiež polohu stroja a charakter terénu.
Motor a hydraulika
Motor Kubota D902 má zdvihový objem 898 cm³ a maximálny krútiaci moment 51,3 N·m pri 1 600 ot./min. Hydraulická nádrž má objem 15,3 l, palivová nádrž 18 l. Chladič hydraulického oleja pomáha odvádzať teplo z hydraulickej sústavy. Pojazd zaisťujú dvojrýchlostné motory; technický list uvádza rýchlosť 1,8 až 2,5 km/h.
Ovládanie pracovných funkcií je riešené joysticky. Prístupné mazacie body a puzdrá v uložení čapov a ôk piestnic uľahčujú pravidelnú údržbu podľa pokynov výrobcu.
Podvozok, rám a preprava
Podvozok má šírku 1 100 mm a gumové pásy sú široké 230 mm. Transportná dĺžka je 3 345 mm a celková výška stroja 2 317 mm. Ochranný rám je možné sklopiť; výška bez rámu je podľa technickej špecifikácie 1 600 mm. Pred prepravou overte rozmery a nosnosť prepravného prostriedku pre skutočnú zostavu vrátane príslušenstva.
Hlavné výhody
- Motor Kubota D902 - vodou chladený trojvalec s výkonom 11,8 kW.
- Hydraulický pridržiavací palec na manipuláciu s väčšími predmetmi.
- Set pracovných nástrojov s lyžicami 200, 400 a 1 000 mm a pákovým rýchloupinákom.
- Mimoosé kopanie na prácu pozdĺž stien, plotov a stĺpov.
- Maximálna hĺbka kopania 2 200 mm a polomer kopania až 3 640 mm.
- Dvojrýchlostný pojazd s rýchlosťou 1,8 až 2,5 km/h.
Obsah dodávky
- Minibager Baugarden BG1700.01 s motorom Kubota a hydraulickým pridržiavacím palcom
- Lyžica 200 mm
- Lyžica 400 mm
- Pevná svahovacia lyžica 1 000 mm
- Pákový rýchloupinák
Technické parametre
| Model | BG1700.01 |
|---|---|
| Hmotnosť základného stroja | 1 650 kg |
| Objem štandardnej lyžice | 0,045 m³ |
| Šírka štandardnej lyžice | 400 mm |
| Typ motora | Vznetový, trojvalcový, vodou chladený |
| Motor | Kubota D902 |
| Výkon motora | 11,8 kW pri 2 400 ot./min |
| Maximálny krútiaci moment | 51,3 N·m pri 1 600 ot./min |
| Zdvihový objem motora | 898 cm³ |
| Prietok hydraulického čerpadla | 22 l/min |
| Tlak hydrauliky | 19,5 MPa |
| Objem hydraulickej nádrže | 15,3 l |
| Objem palivovej nádrže | 18 l |
| Kopacia sila ramena | 6,5 kN |
| Kopacia sila lyžice | 10,5 kN |
| Elektrická sústava | 12 V |
| Rýchlosť otáčania veže | 8,5 ot./min |
| Rýchlosť jazdy | 1,8-2,5 km/h |
| Mimoosé kopanie | Áno |
| Regulácia šírky pásov | Nie |
| Maximálny polomer kopania na zemi | 3 550 mm |
| Maximálny polomer kopania | 3 640 mm |
| Maximálna hĺbka kopania | 2 200 mm |
| Maximálna výška kopania | 3 230 mm |
| Maximálna výška vykládky | 2 250 mm |
| Maximálna vertikálna hĺbka kopania | 1 780 mm |
| Minimálny polomer otáčania | 1 520 mm |
| Maximálna výška zdvihu radlice | 215 mm |
| Maximálna hĺbka radlice | 190 mm |
| Svahová dostupnosť | 30° |
| Vytočenie ramena doprava | 63° |
| Vytočenie ramena doľava | 58,5° |
| Rázvor | 1 100 mm |
| Celková dĺžka stopy | 1 434 mm |
| Svetlá výška veže | 418 mm |
| Polomer otáčania veže | 790 mm |
| Šírka podvozku | 1 100 mm |
| Šírka pásov | 230 mm |
| Výška pásov | 320 mm |
| Transportná dĺžka | 3 345 mm |
| Celková výška | 2 317 mm |
| Výška bez rámu | 1 600 mm |
| Svetlá výška podvozku | 182 mm |
| Polomer otáčania | 1 440 mm |
| Šírka radlice | 1 100 mm |
| Tlak pásov na povrch | 29,9 kPa |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Prezrite si ďalšie minibagre Baugarden séria 1700 aj stroje značky Baugarden . S výberom minibageru podľa prístupu na pozemok, pracovného dosahu a príslušenstva vám pomôže sprievodca ako vybrať minibager .
Časté otázky
Aké príslušenstvo obsahuje tento set?
Set obsahuje minibager BG1700.01, lyžice 200 a 400 mm, pevnú svahovaciu lyžicu 1 000 mm a pákový rýchloupinák. Stroj má hydraulický pridržiavací palec.
Ako hlboko minibager kopá?
Maximálna hĺbka kopania je 2 200 mm; maximálna vertikálna hĺbka kopania je 1 780 mm.
Na čo slúži hydraulický pridržiavací palec?
Pomáha pridržať predmet proti pracovnému nástroju, napríklad pri manipulácii s väčšími objektmi alebo kládami.
Ako rýchlo sa minibager pohybuje?
Technická špecifikácia uvádza dve rýchlosti pojazdu v rozsahu 1,8 až 2,5 km/h.
