Popis produktu

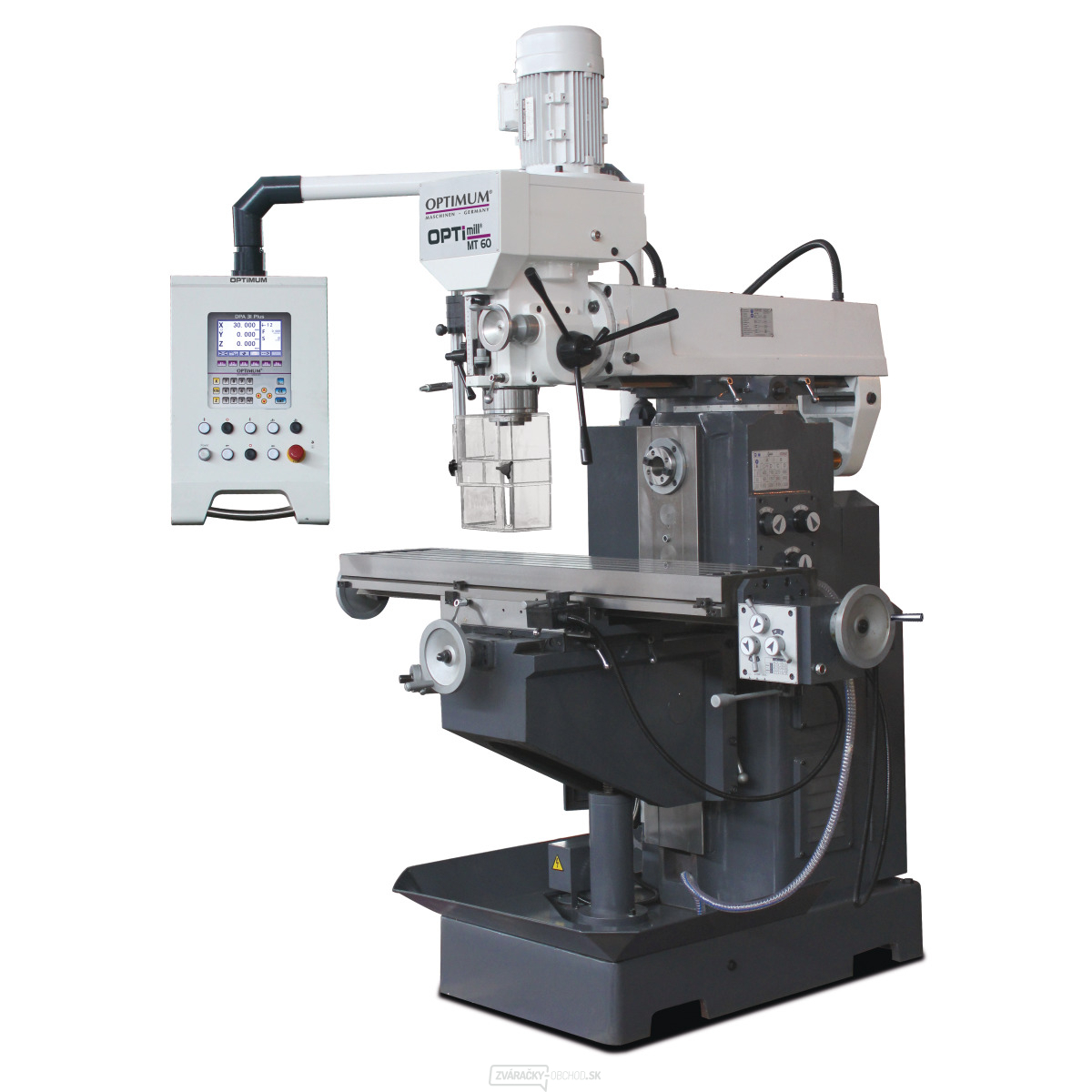

Univerzálna vŕtačko-frézka pre horizontálne aj vertikálne frézovanie s digitálnym odmeriavaním DPA 31 plus.
- Ťažké, kompaktné prevedenie z kvalitnej liatiny absorbujúce vibrácie
- Posuv pinoly pomocou troch pákových rukovätí (vŕtanie) alebo pomocou ručného kolesa jemného posuvu
- Posuv osi X je možné vykonávať ručne pomocou ručného kolesa alebo automaticky
- Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu
- Vo vertikálnej polohe je možné vykonávať vŕtanie, vŕtanie pod uhlom a väčšinu frézovacích prác
- Digitálne odmeriavanie polohy DPA 31 Plus:
- Výrazné zníženie výrobného času
- Jednoduché použitie
- Vyššia presnosť obrábania
- Meracia lišta s čítacou hlavou na osi X
- Magnetické pásky osi Y a Z
- Prehľadné tlačidlá
- Antireflexný displej
Obsahuje:
- Digitálne odmeriavanie osí X, Y, Z
- Chladiace zariadenie
- Nastavovacie náradie
- Vŕtacia hlavička 1 - 16 mm/B18
- Strojná lampa
- Redukcia ISO40/MK3, ISO40/MK2
- Frézovací tŕň pre horizont. frézovanie
Technické parametre:
Vŕtací výkon trvalý | oceľ : 25 mm
Vŕtací výkon max. | oceľ : 30 mm
Rezanie závitov | oceľ : M16
Max. priemer stopkovej frézy: 25 mm
Max. priemer nožovej hlavy: 100 mm
Vyloženie: 220-550mm
Rozmery pracovného stola: 1270×280mm
Max. zaťaženie stola : 150 kg
T-drážky | počet : 4
T-drážky | veľkosť drážky: 14 mm
T-drážky | rozstup : 50 mm
Kužeľ vretena : ISO40
Rozsah posuvu - os X: 750 mm
Rozsah posuvu - os Y: 230 mm
Rozsah posuvu - os Z: 360 mm
Otáčky horizontálneho vretena: 40 - 1300 ot/min
Otáčky vertikálneho vretena : 90 - 2000 ot/min
Počet rýchlostných stupňov horizontálneho vretena: 9
Počet rýchlostných stupňov vertikálneho vretena: 8
Min. vzdialenosť vretena a stola: 60 mm
Max. vzdialenosť vretena a stola: 420 mm
Zdvih pinoly: 120 mm
Uhol naklopenia frézovacej hlavy: -45 ° až +45 °
Výkon motora horizontálneho vretena : 2200 W
Výkon motora vertikálneho vretena : 2200 W
Výkon motora chladiaceho čerpadla: 40 W
Celkový príkon : 5000 W 400 V
Rozmery (š × v × h) : 1650×2160×1310mm
Hmotnosť : 1300 kg
