Popis produktu

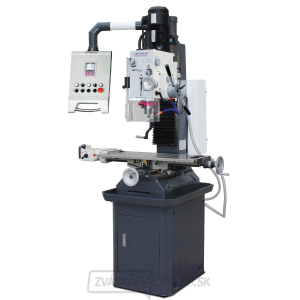

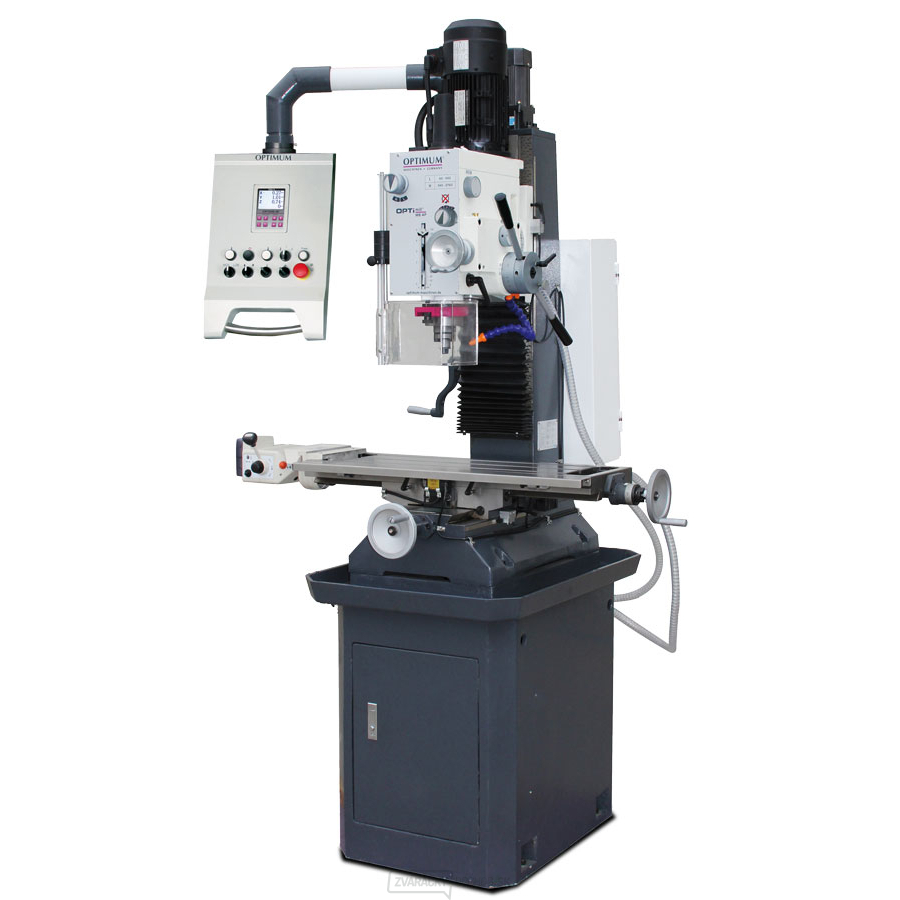

Univerzálna vŕtačko-frézka s digitálnym odmeriavaním polohy a liatinovým podstavcom.
- Brúsené prevodové kolesá bežiace v olejovom kúpeli zaisťujú veľmi pokojný chod
- Veľký rozsah otáčok 60 - 2760 ot/min a 12 rýchlostí
- Dvojstupňový kvalitný elektromotor
- Ručný posuv pinoly s ručným jemným prísuvom
- Automatický posuv pinoly
- Automatický posuv v osi X, pohyb frézovacej hlavy v osi Z pomocou motora
- Frézovaciu hlavu je možné naklopiť o 45 °
- Vŕtanie/závitovací cyklus
- Stabilný stĺp s masívnym rybinovým vedením
- Masívny liatinový podstavec s kanálom na triesky
- Štandardne dodávané s chladiacou sústavou
- Výškovo nastaviteľný ochranný kryt s mikrospínačom
- Plynulá regulácia otáčok pomocou frekvenčného meniča Siemens Sinamics V20.
- Ovládací panel
- Vstavaný ovládací panel
- Vstavané kompaktné digitálne odmeriavanie polohy DRO 5
- Užívateľsky prívetivé ovládanie
- Trojriadkový displej
Obsahuje:
- Redukcia MK4/MK3
- Podstavec
- Nastavovacie náradie
- Digitálne odmeriavanie polohy DRO 5
Technické parametre:
Vŕtací výkon trvalý | oceľ : 20 mm
Vŕtací výkon max. | oceľ : 24 mm
Max. priemer stopkovej frézy: 26 mm
Max. priemer nožovej hlavy: 63 mm
Vyloženie: 258mm
Rozmery pracovného stola: 800×240mm
T-drážky | počet : 3
T-drážky | veľkosť drážky: 14 mm
T-drážky | rozstup : 80 mm
Upnutie : MK4/M16
Kužeľ vretena : MK4
Rozsah posuvu - os X: 450 mm
Rýchlosť strojového posuvu - os X : 0.1 | 0.18 | 0.26 mm/min
Rozsah posuvu - os Y: 195 mm
Rozsah posuvu - os Z: 350 mm
Otáčky : 60-2760ot/min
Plynulá zmena otáčok : Nie
Počet rýchlostných stupňov : 12 (6 prevodov x 2 rýchlosti motora)
Max. vzdialenosť vretena a stola: 420 mm
Posuv pinoly: 120 mm
Uhol naklopenia frézovacej hlavy: -45 ° až +45 °
Príkon : 1500 W
Elektrické pripojenie : 400 V
Rozmery (š × v × h): 1600×2110×930mm
Hmotnosť : 495 kg
