Popis produktu

Napájanie: 400V
Odsávacie rameno: EA-3
Certifikácia: Áno filter PTFE 10m2

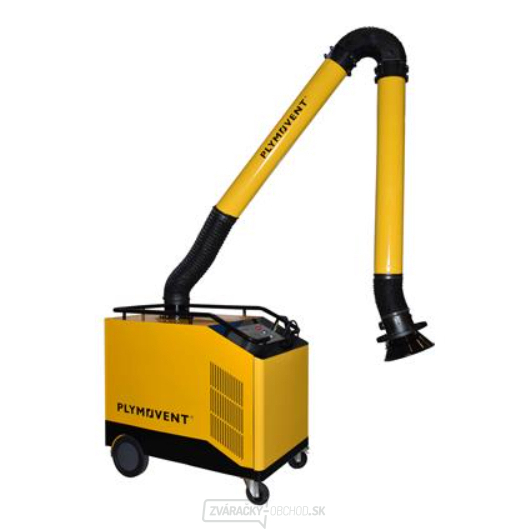

Mobilné filtračné jednotky Plymovent sú určené na lokálne odstránenie zváracích dymov v obmedzených priestoroch či na miestach, kde nie je možné využiť fixné odsávacie systémy. Napríklad uprostred dielne či naopak v jej opačnom rohu.

Táto stabilná mobilná jednotka má ergonomickú rukoväť a 4 kolieska, uľahčujúce jej pohyb. Pre bezproblémovú manipuláciu sú 2 z nich otočné. Jednotka MobilePro je vhodná pre širokú škálu zváracích aplikácií, ako sú MIG, MAG, TIG, GMAW, FCAW či zváranie obalenou elektródou.

Mobilnú jednotku MobilePro je potrebné vybaviť odsávacím ramenom v požadovanej dĺžke: hadicové odsávacie rameno Plymovent EconomyArm alebo kovové odsávacie rameno Plymovent KUA.

Tlmič hluku SilentFlow™

MobilePro obsahuje integrovaný ventilátor, umiestnený vo zvukovo izolovanom boxe SilentFlow™. SilentFlow™ znižuje ako hluk mechanický, tak hluk vznikajúci prúdením vzduchu cez ventilátor pomocou inovatívnej trasy vedenia vzduchu vo vnútri jednotky, akustických panelov a špeciálne navrhnutého výfukového otvoru.

Nízke prevádzkové náklady vďaka Ram-Air™

Jednotka je vybavená zosilňovačom pulzov Ram-Air™, ktorý výrazne zvyšuje účinnosť systému čistenia filtra pomocou stlačeného vzduchu. Ram-Air™ je umiestnený vo filtračnej patróne a rozptyľuje energiu rázu stlačeného vzduchu rovnomerne do celej plochy filtra. Výsledkom sú výrazne čistejšie filtre, nižšie tlakové straty a nižšia spotreba stlačeného vzduchu aj elektrickej energie. Ram-Air™ so sebou prináša nižšie prevádzkové náklady.

BiCo filtračné patróny vydržia dlhšie

Životnosť filtra nie je daná iba jeho plochou. Zásadná je tiež sila väzieb medzi vláknami filtračného média. Väčšina filtračných kaziet býva preto pri porušení týchto väzieb znehodnotená a takmer vždy dôjde k porušeniu a pretrhnutiu filtra. To následne vedie k okamžitému nárastu tlakovej straty a zníženiu prúdenia vzduchu. Výsledok: nákladná výmena filtračnej kazety. Polyesterové filtračné patróny Plymovent BiCo sú založené na najmodernejšej technológii Bi-Component. Táto technológia, používajúca vlákna s rozdielnou teplotou topenia jadra a povrchu, zaručuje trvalú kvalitu, pevnosť a oveľa dlhšiu životnosť filtračnej kazety. Filtračné patróny Plymovent sú zo 100% polyesteru, teda aj umývateľné.

Vlastnosti

  • Stabilná mobilná jednotka
  • 2 otočné kolieska pre ľahký pohyb
  • Odsávacie rameno s dosahom 2-4 metrov
  • Ergonomické rukoväte
  • Hluk pohlcujúci kryt SilentFlow™
  • Pulzný systém čistenia filtrov Ram-Air™

Odporúčané pre

  • Zváranie v uzavretých a stiesnených priestoroch
  • Zváranie MIG, MAG, TIG, GMAW, FCAW či zváranie obalenou elektródou

Technické Parametre:

  • MIG-MAG/GMAW zváranie

  • TIG zváranie

  • FCAW zváranie

  • obaľovaná elektróda/MMAW zváranie

  • brúsenie

  • leštenie

  • dokončovacie práce

Špecifikácia

Fyzické rozmery a vlastnosti

Materiál krytu: elektrogalvanicky pozinkovaná oceľ (podľa DIN EN 10152)

  • Oceľová trieda: DC01+ZE

  • Číslo materiálu: 1.0330
    Farba: žltá RAL 1004
    Hmotnosť (netto): 169 kg (373 lbs)

Napájací kábel:

  • Typ: SJOOW 3xAWG14

  • Dĺžka (bez vidlice): 4,5 m (14,8 ft)

Kapacita zásobníka prachu: 10 litrov (2,6 galónu)

Filtračná kazeta

  • Typ: CART-O

  • Tvar: valcový

  • Filtračný materiál: 100% BiCo polyester

  • Filtračná plocha: 20 m² (215 ft²)

  • Trieda prachu: M podľa DIN EN 60335-2-69

  • Možnosť umývania: áno (napr. pomocou čistiaceho prostriedku Plymovent EFC)

Systém stlačeného vzduchu

  • Požadovaná kvalita vzduchu: suchý a bez oleja podľa ISO 8573-3, trieda 6

  • Vstupný tlak: 5-10 bar (75-150 PSI)

  • Prevádzkový tlak: 5 bar (75 PSI) (integrovaný regulátor tlaku)

  • Pripojenie stlačeného vzduchu: G 3/8” (vnútorný závit)

  • Spotreba vzduchu: 35 Nl (1,2 ft³) na pulz

  • Objem vzdušníka: 10 litrov (2,6 galónu)
    Aktivácia systému čistenia filtra (len online):

  • tlakom riadená (prahová hodnota: 1000 Pa/4 in. WG)

  • ručne pomocou tlačidla
    Čas čistiaceho cyklu (6 pulzov): 60 sekúnd

Výkon

  • Typ ventilátora: radiálna

  • Sacia kapacita (vrátane odsávacieho ramena): max. 1200 m³/h (700 CFM)

  • Otáčky ventilátora: 2900 ot/min

  • Hladina hluku: 72 dB(A) podľa ISO 3746

Elektrické údaje

  • Príkon: 1,1 kW (1,5 HP)

  • Dostupné napätie: viď objednávacie informácie

  • Konštrukcia motora: IEC

  • Energetická účinnosť:

    • jednofázový motor: na

    • trojfázový motor: IE3/premium

Prevádzkové a okolité podmienky

  • Teplota procesu:

    • min.: 5 °C (41 °F)

    • nominálna: 20 °C (68 °F)

    • max.: 70 °C (158 °F)

  • Max. relatívna vlhkosť: 90 %

  • Vhodné pre vonkajšie použitie: nie
    Podmienky pre skladovanie:

  • teplota: 5-45 °C (41-113 °F)

  • relatívna vlhkosť max. 80 %
