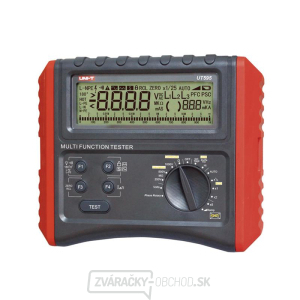

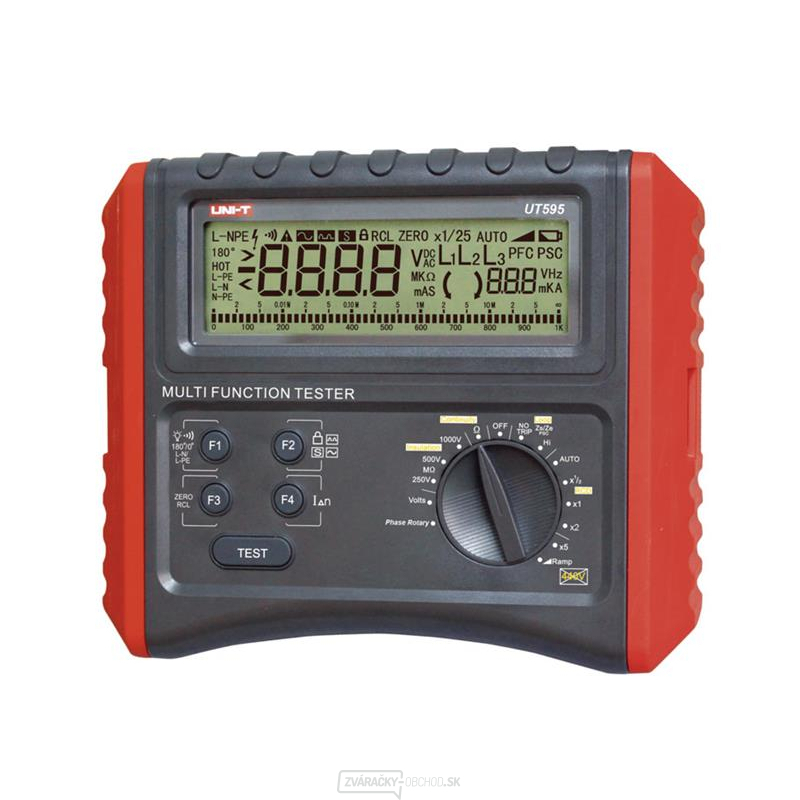

Tester multifunkčný UNI-T UT595
Prístroj UT 595 je univerzálny merací a testovací prístroj na vykonávanie revízií elektrických spotrebičov. Umožňuje automatizovanú kontrolu vybavovacej doby prúdových chráničov, meranie zvodových prúdov, meranie impedancie uzemňovacej slučky a spojitosti uzemnenia, meranie izolačného odporu, meranie kmitočtu AC napätia a meranie DC a AC napätia, poradie fáz v trojfázových rozvodoch.
Prístroj je navrhnutý s novým vzhľadom, s veľkým multifunkčným displejom s pruhovým ukazovateľom s päťdesiatimi dielikmi. Má odolný kryt a nové analógové, digitálne a mikroprocesorové obvody.
Tento prístroj bol navrhnutý, vyrobený a testovaný podľa bezpečnostného štandardu IEC61010 (Bezpečnostné požiadavky na elektrické zariadenia) v kategórii prepätia CATIII 300V. Plne vyhovuje norme STN EN 61557 na meranie izolačného a prechodového odporu.
UT595 je ideálny nástroj na údržbu, testovanie a kontrolu ochranných prvkov elektrických zariadení pre každého elektrikára a revízneho technika.


Parametre produktu :

- maximálne zobrazenie displeja: 9999, analógový pruh 50 dielikov
- podsvietený displej LCD s rozmermi: 125 x 37 mm
- displej zobrazuje: funkčné režimy, hodnoty, jednotky a symboly
- prepínanie funkcií: otočný 15-polohový prepínač
- prepínanie rozsahov: automatické
- meranie doby vybavenia prúdových chráničov: typov 10mA, 30mA, 100mA, 300mA, 500mA
- možnosť zmeny fázového uhla 0°/180° na detekciu najrýchlejšieho času vybavenia chráničov
- voliteľný testovací režim polvlny/celej vlny AC napätie
- automatické testy prúdových chráničov: sekvenčné prepínanie zvodových prúdov, plynulý nábeh zvodového prúdu až do vybavenia chrániča
- uloženie nameraných hodnôt v pamäti
- test impedancie slučky/poruchového prúdu (PFC)/skratového prúdu (PSC): v rozsahoch 0,05Ω až 2000Ω
- meranie spojitosti uzemnenia: v rozsahu 0,01Ω až 200Ω
- meranie izolačného odporu: 0,05 MΩ až 1MΩ pri skúšobnom napätí 250V/500V/1000V
- meranie kmitočtu AC napätia: v rozsahu 20Hz až 100Hz
- meranie AC a DC napätia: 0V až 440V, automatické rozlíšenie AC/DC/polarity
- meranie poradia fáz: indikácia sledu fáz, smeru rotácie
- napájanie: 6 ks alkalická batéria 1,5 V AA
- kalibračný protokol: nutné objednať samostatne
- automatické vypínanie prístroja
- uzamykanie tlačidiel
- nepostrádateľný pomocník každého revízneho technika


Technické parametre:

- Meranie prúdových chráničov

voľba meracieho prúdu I: 10mA/30mA/100mA/300mA/500mA
meracie napätie: 220V 10%, kmitočet 45Hz ž 65Hz
presnosť meracieho prúdu pri napätí AC 220V: (10% + 2)
automatický test chrániča s prúdom I: 50%, 100%, 200%, 500% vybavovacieho prúdu
rozsah merania času pri prúde ½*I, Δn: 0 až 2000ms
rozsah merania času pri prúde 1*I, Δn : 0 až 500ms (s funkciou odpočtu)
rozsah merania času pri prúde 1*I, Δn : 0 až 300ms
rozsah merania času pri prúde 2*I, Δn : 0 až 200ms (s funkciou odpočtu)
rozsah merania času pri prúde 2*I, Δn : 0 až 150ms
rozsah merania času pri prúde 5*I, Δn : 0 až 40ms
možnosť zmeny fázového uhla 0°/180°
presnosť merania času: (5%+5)


- Meranie impedancie slučky/poruchového prúdu (PFC)/skratového prúdu (PSC)

prevádzkové napätie: 220V 10%/195V až 440V/45Hz až 65Hz
merací prúd a čas: 20A/20ms
meracie rozsahy: 0,05Ω až 1,99Ω; 2,0Ω až 19,9Ω; 20Ω až 2000Ω
najnižšie rozlíšenie: 0,01Ω
skratový prúd: 0kA až 26kA
presnosť: (5% + 5)


- Meranie spojitosti uzemnenia

menovité meracie napätie: cca 5V
merací prúd: viac ako 200mA
merací rozsah: 0,01Ω až 200Ω
presnosť v rozsahu 0,01Ω až 200Ω: (2% + 5)


- Meranie izolačného odporu

skúšobné menovité napätie naprázdno: DC 250V 10% alebo 500V 10% alebo 1000V 10%
rozsah merania: 0,05 až 250MΩ, alebo 0,05 až 500MΩ, alebo 0,05 až 1000MΩ
menovitý merací prúd pri záťaži 250kΩ, 500kΩ alebo 1MΩ: 0,9mA až 1,1mA
skratový prúd: <1,8mA
presnosť merania v rozsahu 0,05 MΩ až 1000 MΩ: (5%+5)


- Meranie AC a DCV napätie

rozsah merania DC: 0 až 440V
rozsah merania AC: 0 až 440V (50/60Hz)
rozlíšenie: 1V
presnosť merania: (2%+3)
meranie napätia v rozsahu

- Meranie kmitočtu

rozsah merania: 20Hz až 100Hz
rozlíšenie: 1Hz
presnosť merania: iba informatívne


- Meranie sledu fáz

pre napätie: trojfázové AC 100V až 440V/45 až 65Hz
sled fáz: L1 → L2 → L3 rotácia vpred; L1 → L2 → L3 spätná rotácia
úbytok napätia na fáze: úbytok na fáze L1, L2 alebo L3 bude zobrazený na displeji LCD


Všeobecné parametre:

- funkcia automatického výberu rozsahu: áno
- indikácia slabej batérie: áno, symbol „ “ na displeji
- indikácia preťaženia (mimo rozsah): áno, symbol „OL“ na displeji
- napájanie: batéria AA 1,5V, 6 kusov
- prúdový odber: základný cca 10mA, cca 50mA pri rozsahu 1000V
- rozmery displeja LCD: 125 × 37 mm
- pracovné prostredie: teplota 0 ° C až +40 ° C, vlhkosť max. 85% RH
- uvádzaná presnosť je garantovaná v prostredí: teplota 23 5°C, vlhkosť: 45-75% RH
- skladovacie prostredie: teplota -20 ° C až +60 ° C, vlhkosť max. 90% RH
- hmotnosť: 1 kg (vrátane batérií)
- rozmery prístroja: 210 x 90 x 175 mm
- farba prístroja: červená a šedá


Obsah individuálneho balenia:

- prístroj UT595: 1ks
- testovacie káble: 3ks (špeciálny červený sa spúšťa × 1, zelený × 1, čierny × 1)
- alkalická batéria 1,5 V AA: 6ks
- prenosné puzdro: 1ks
- návod na použitie: 1ks


Veľkoobchodného balenia :

- štandardné množstvo na kartón: 4ks
- rozmery štandardného kartónu: 510 × 330 × 300 mm
- štandardná celková hmotnosť kartónu: 15 kg


Výrobca: UNI-TREND
