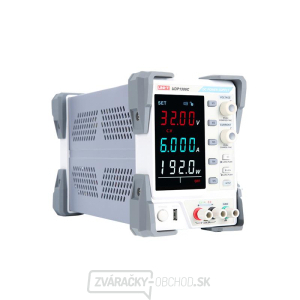

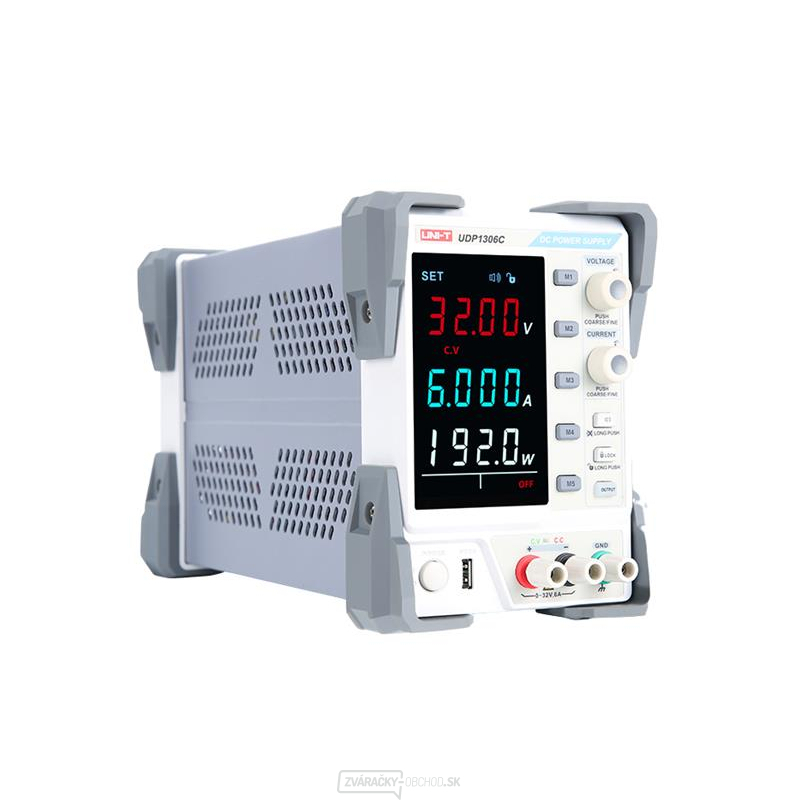

Zdroj laboratórny UNI-T UDP 1306C
Programovateľný jednosmerný napájací zdroj UDP1306C je cenovo výhodný, značkový laboratórny napájací zdroj s jedným hlavným výstupným kanálom as kanálom nabíjania cez USB. Je to základný produkt zdroja pre užívateľov, ktorým stačí zdroj menších rozmerov s vysokou spoľahlivosťou. Oproti vyšším typom (viackanálovým) zdrojov UDP, tento zdroj umožňuje väčšie zaťaženie jedného kanála, a to až 6A pri napätí 32V.
Zdroj obsahuje klasický lineárny transformátor a umožňuje prácu v režime nastavenia konštantného výstupného napätia (CV) v rozmedzí 0 až 32V alebo v režime konštantného výstupného prúdu (CC) 0 až 6A. Okrem toho je na prednom paneli konektor USB, ktorým je možné nabíjať napr. mobilný telefón napätím 5V a prúdom až 3A.
Laboratórny zdroj má EBTN displej s tromi vysoko presnými ukazovateľmi, ktoré zobrazujú súčasne napätie, prúd a výkon s presnosťou na 4 miesta.
Zdroj má programovateľné parametre. Má 5 pamätí na jednoduché uloženie a vyvolanie nastavených režimov, a zámok tlačidiel pre zabránenie nechcenej zmeny parametrov. Na zadnej strane skrine zdroja sú konektory USB-Device a RS232 a rozhranie DIGITAL I/O pre diaľkové ovládanie zdroja. Pomocou dodaného softvéru je možné v reálnom čase na pripojenom PC zaznamenávať a zobrazovať v tabuľke Excel, alebo v grafe, odberové alebo nabíjacie charakteristiky pripojenej záťaže a na základe komunikačných príkazov SCPI môže komunikovať s počítačom.
Pravidelné kalibrácie je možné vykonávať softvérovo.
Zdroj obsahuje teplotne riadený ventilátor, dlhodobé teplotné preťaženie transformátora laboratórneho zdroja strážia snímače, ktoré pri dosiahnutí medznej hodnoty zdroj vypnú a po ochladení opäť zapnú.


Parametre produktu :

- jemné softvérové nastavenie napätia a prúdu na výstupe
- tri štvormiestne displeje pre okamžitú kontrolu napätia, prúdu a výkonu
- nastavenie napätia 0 až 32V s rozlíšením 10mV
- nastavenie prúdu 0 až 6A s rozlíšením 1mA
- práca zdroja v režime konštantné napätie (CV) alebo konštantný prúd (CC)
- prepäťová ochrana (OVP), nadprúdová ochrana (OCP), teplotná ochrana (OTP)
- kanál na nabíjanie napr. mobilného telefónu na konektore USB na prednom paneli
- rozhranie USB-Device, RS232, DIGITAL I/O na zadnom paneli
- zabudovaný bzučiak pre indikáciu zmeny stavov
- uzamykanie tlačidiel pre zabránenie nechcenej zmeny parametrov
- teplotne riadený inteligentný chladiaci ventilátor
- odpojenie od napájania pri teplotnom preťažení transformátora
- na zadnej strane volič vstupného napätia 110V/120V/220V/230V (AC 50/60Hz)


Technické parametre:

- menovité výstupné napätie2: 0 až 32V
- menovitý výstupný prúd: 0 až 6A
- celkový menovitý výstupný výkon: cca 192W
- rozlíšenie nastavenia napätia/prúdov: 10mV/1mA
- presnosť nastavenia napätia v režime (CV): (0,01% meranej hodnoty +3mV)
- presnosť nastavenia prúdu v režime (CC): (0,1% meranej hodnoty +3mA)
- hluk a šum (5Hz až 20MHz) na hlavnom výstupe: 2mV RMS/3mA RMS
- menovité napätie/prúdová ochrana na výstupe USB: 5V 5%/3A
- teplotný koeficient napätia//prúd: 300ppm/°C//300ppm/°C
- menovité napájacie napätie: AC 110V/120V/220V/230V/(50/60Hz)
- istenie (pri napájaní 110/120V/AC): trubičkovou poistkou typu: T6,3AL/250V (20x5mm)
- istenie (pri napájaní 220/230/AC): trubičkovou poistkou typu: T3,13AL/250V (20x5mm)
- rozmery (šírka x výška x hĺbka): 136 x 194 x 327mm
- hmotnosť: cca 7,5 kg


Obsah individuálneho balenia:

- laboratórny zdroj UDP1306C: 1ks
- napájací kábel: 1 ks
- kábel interface USB-A - USB-B (UT-D14): 1 ks
- sada pripojovacích káblov s krokodílkami: 1 sada
- náhradné poistky: 1ks
- návod na použitie: 1ks
- na objednávku komunikačný kábel RS232: 1 ks


Balenie pre veľkoodberateľov :

- štandardné množstvo na kartón: 1 ks
- štandardné rozmery kartónu: 505 x 270 x 335 mm
- hrubá hmotnosť kartónu: 9,6 kg

VÝROBCA: UNI-T
www.uni-t.cz


Odkaz na stiahnutie softvér pre prepojenie s PC:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp1306c.html
