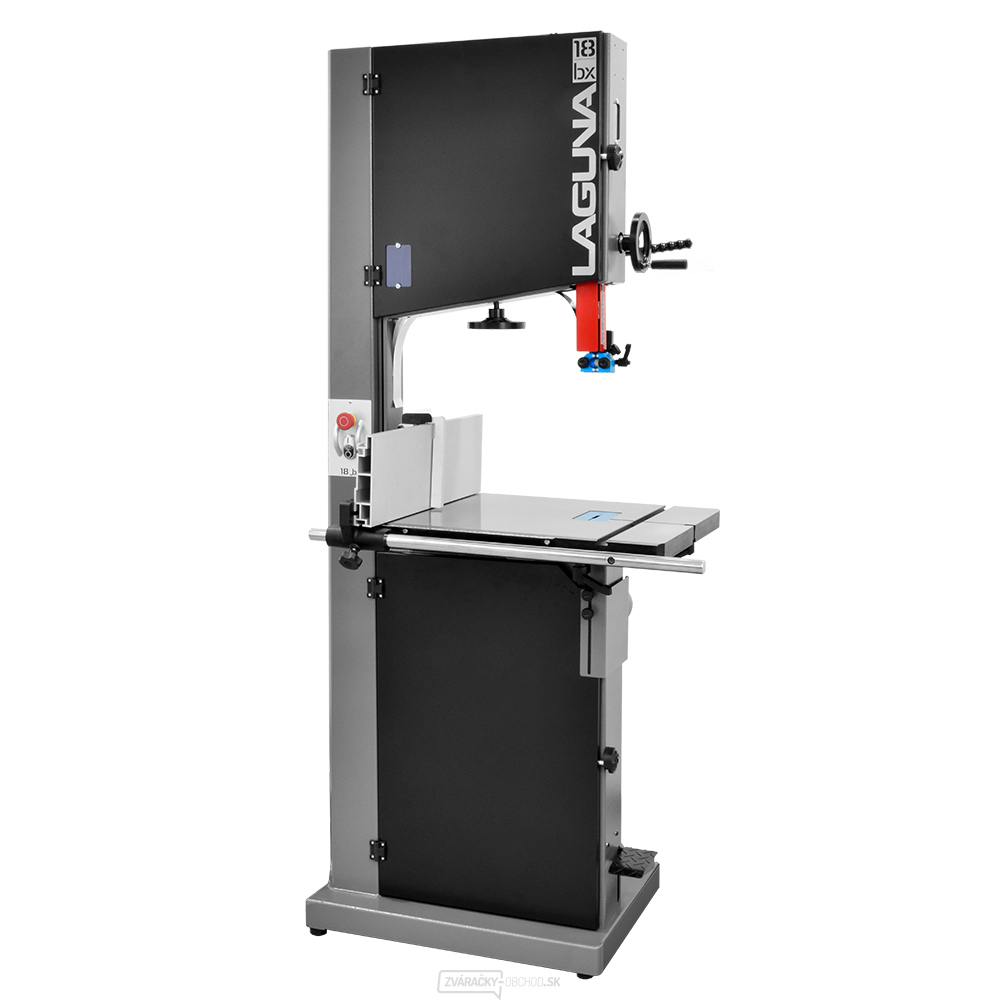

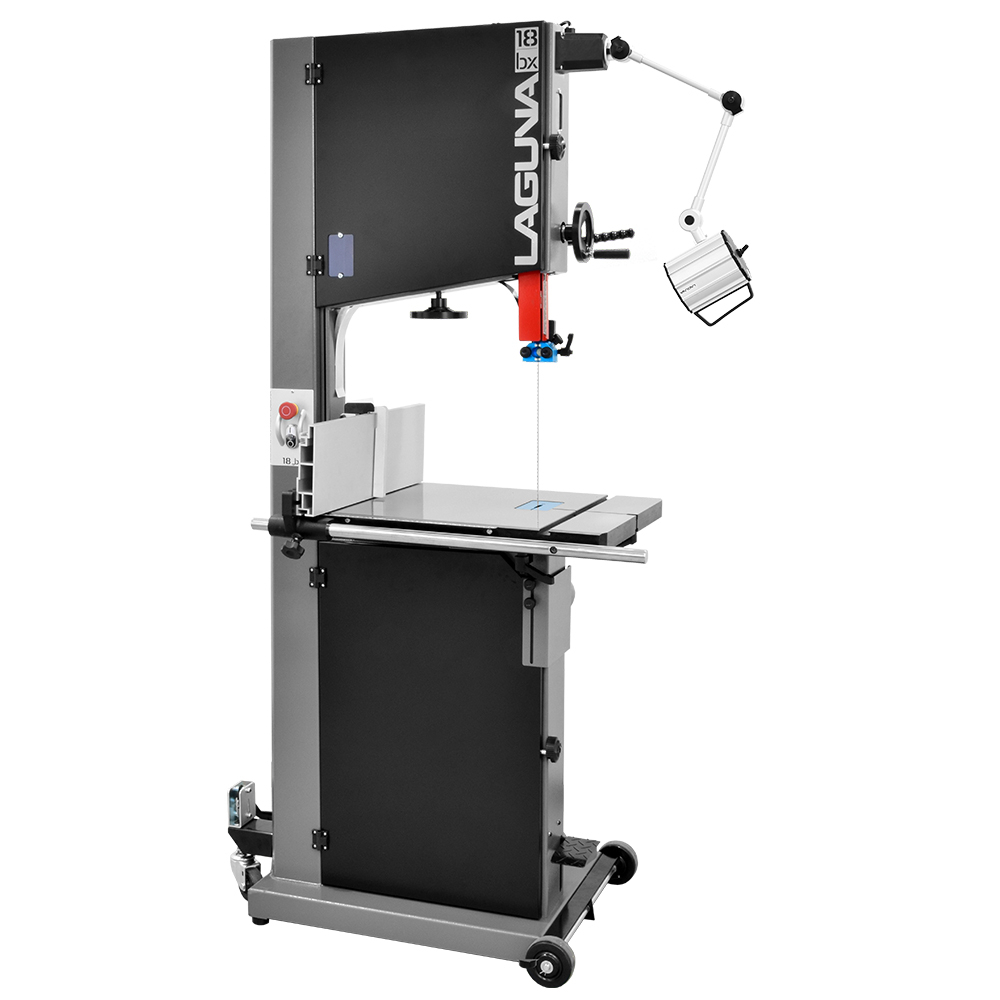

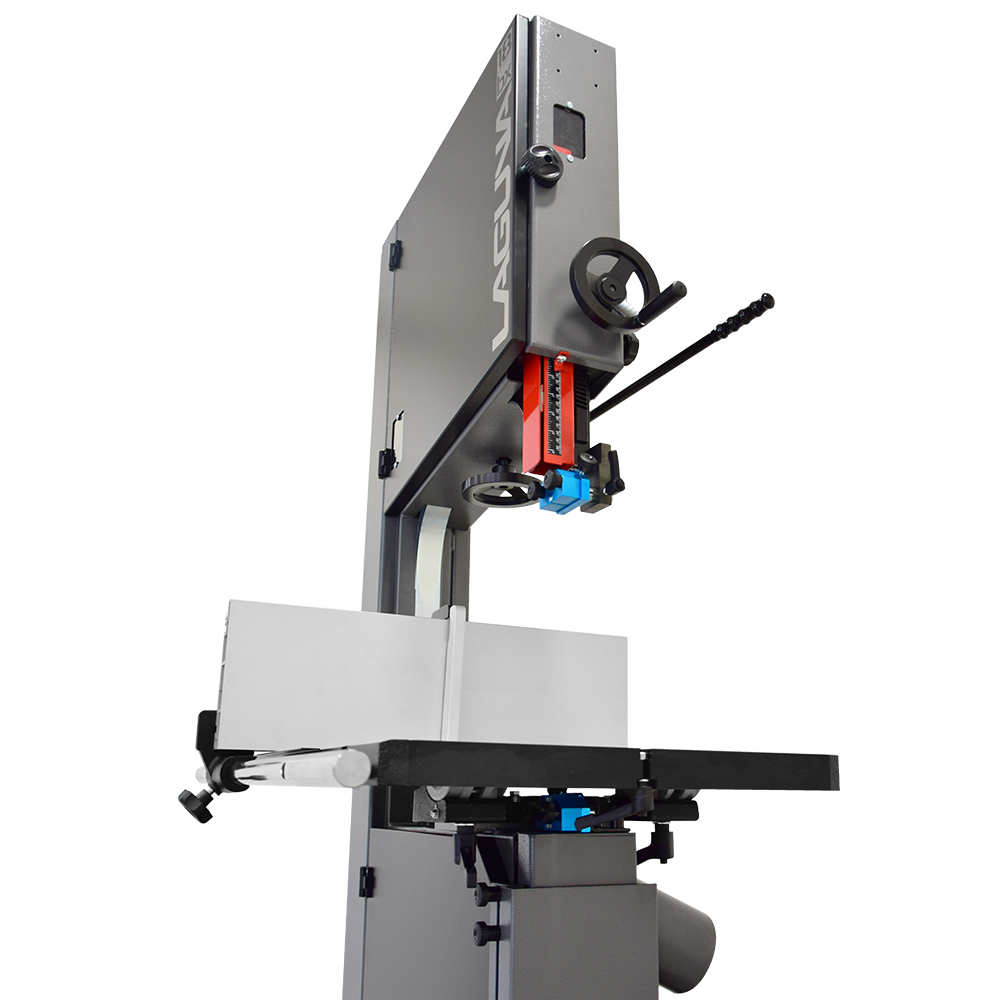

IGM LAGUNA 18BX Pásová píla 400 V je pásová píla určená na priame, pozdĺžne, priečne aj tvarové rezanie dreva a doskových materiálov v medziach stanovených výrobcom. Konkrétny model je uvedený pod objednávacím číslom 151-18BX a je napájaný napätím 400 V. Plynule sa pohybujúci pílový pás vytvára úzky rez, obmedzuje stratu materiálu a umožňuje spracovávať aj vyššie obrobky, na ktoré bežná stolová kotúčová píla nestačí.
Pri výbere je dôležité porovnať maximálnu výšku rezu, výsuv rámu, dĺžku a povolenú šírku pásu, rýchlosť pásu, veľkosť stola a možnosť jeho sklopenia. Výška rezu určuje hrúbku obrobku, zatiaľ čo dosah obmedzuje vzdialenosť rezu od okraja. Pri tomto modeli počítajte s maximálnou výškou rezu 410 mm a dosahom 460 mm. Údaj vždy vzťahujte na konkrétny model a nie na stroj s podobným názvom inej generácie.
Konštrukcia a

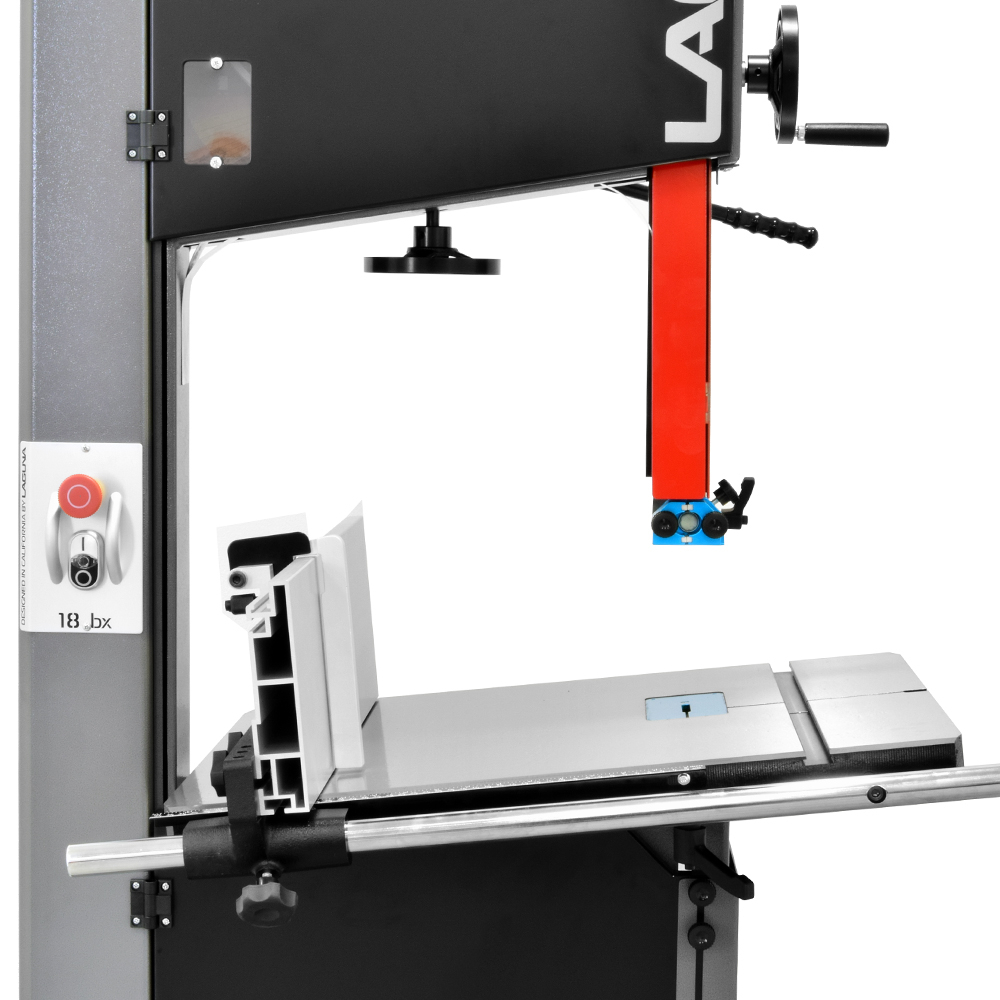

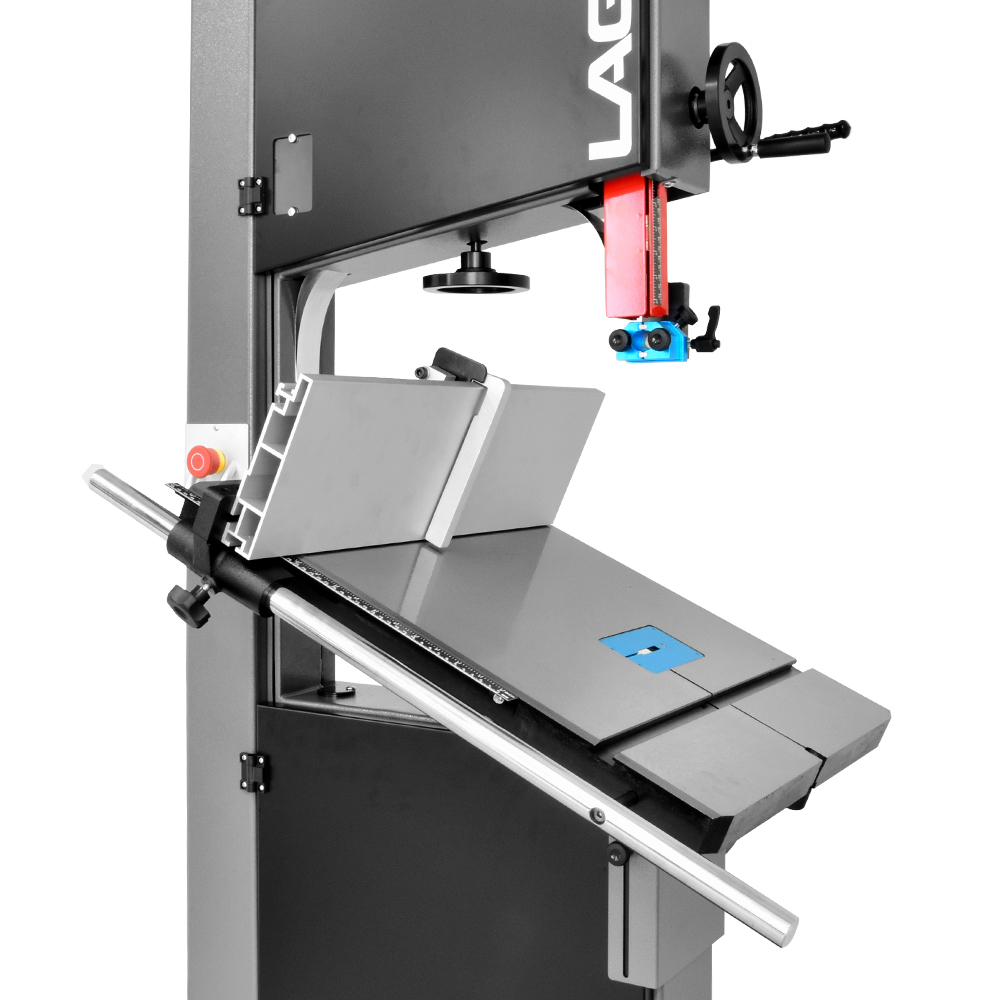

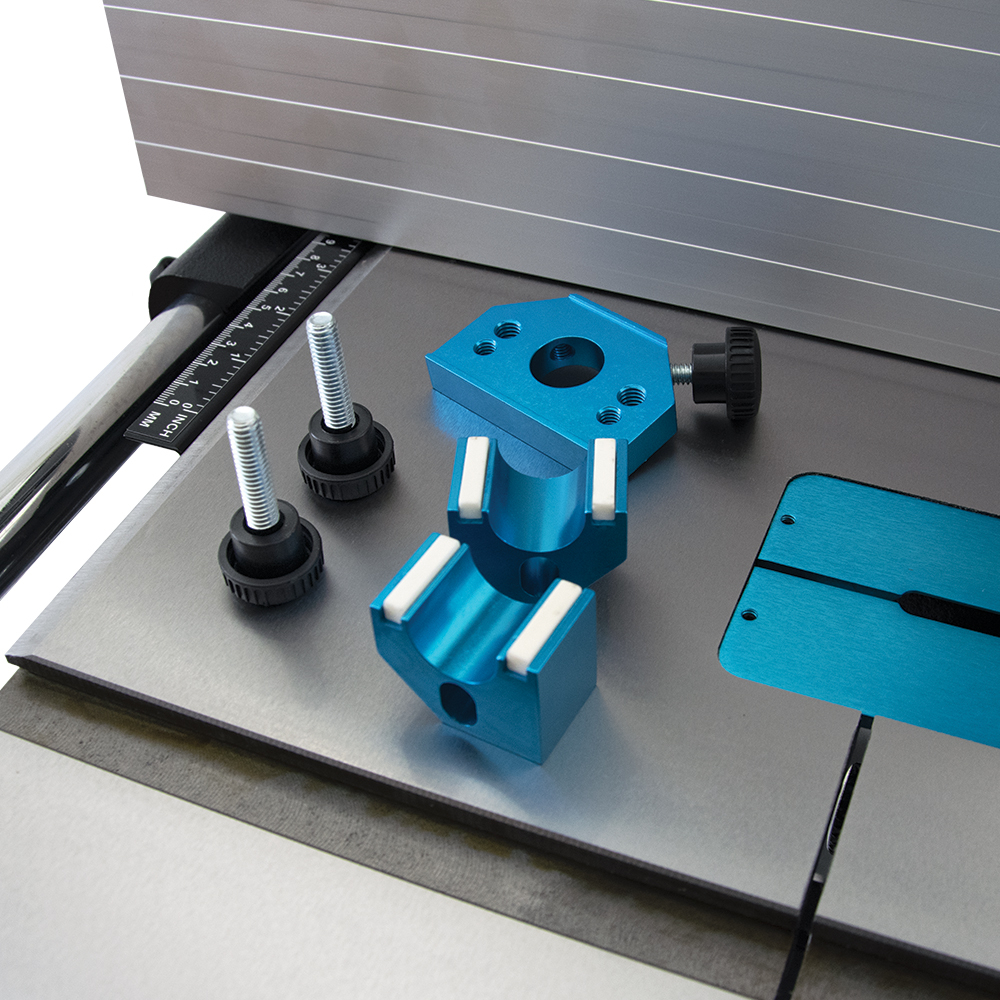

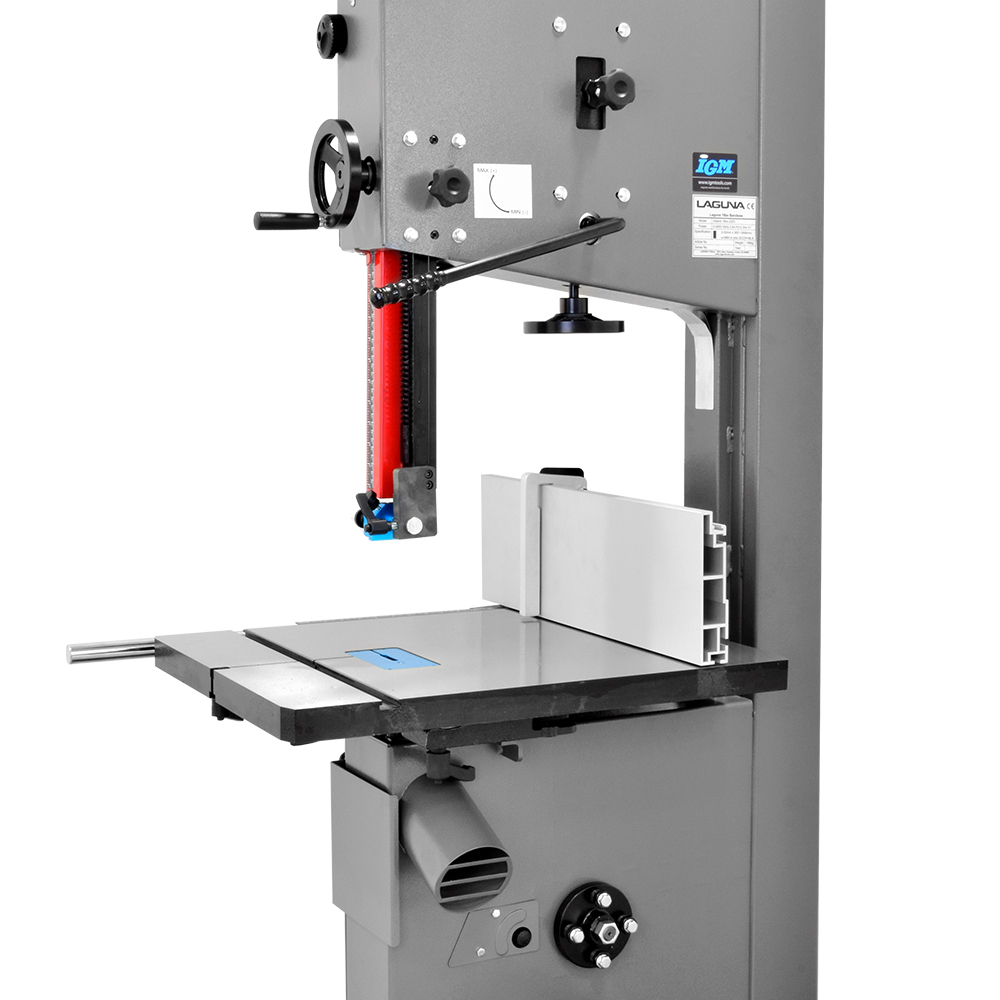

praktické využitie Pásová píla je vhodná na prípravu hranolov, dosiek, líšt, oblúkov, šablón a ďalších dielov. Podĺžne pravítko pomáha udržiavať konštantnú šírku, uhlové vedenie uľahčuje opakované priečne rezy a sklopný stôl umožňuje zrezávanie pod uhlom. Pre presnú prácu musí byť stôl tuhý, pravítko rovnobežné s pásom a horné vedenie nastavené tesne nad obrobkom. Čím menšia je voľná dĺžka pásu medzi vodiacim lištou a materiálom, tým lepšie sa obmedzuje jeho vychýlenie.
- Priame rezy: zvoľte širší pás, správne napnutie a stabilné pozdĺžne vedenie.
- Tvarové rezy: polomer oblúka musí zodpovedať šírke pásu; príliš široký pás nie je možné bezpečne vtlačiť do malého oblúka.
- Vyššie obrobky: s rastúcou výškou rezu sa zmenšuje priestor na chybu v napätí, ostrosti a vedení.
- Sériová výroba: používajte dorazy a najprv overte rozmery skúšobným rezom.
Pílový pás a kvalita
rezu: Výsledok ovplyvňuje šírka pásu, rozstup a geometria zubov, hrúbka tela aj kvalita zvaru. Jemnejšie ozubenie vytvára čistejší povrch v tenšom materiáli, ale horšie odvádza piliny z hlbokého rezu. Hrubšie ozubenie je vhodnejšie pre masívne drevo a väčšie prierezy. Do rezu by mali byť súčasne zapojené aspoň približne tri zuby, aby sa jednotlivý zub nepreťažoval; naopak, príliš veľa zubov v materiáli spomaľuje odvod pilín a zvyšuje teplotu.

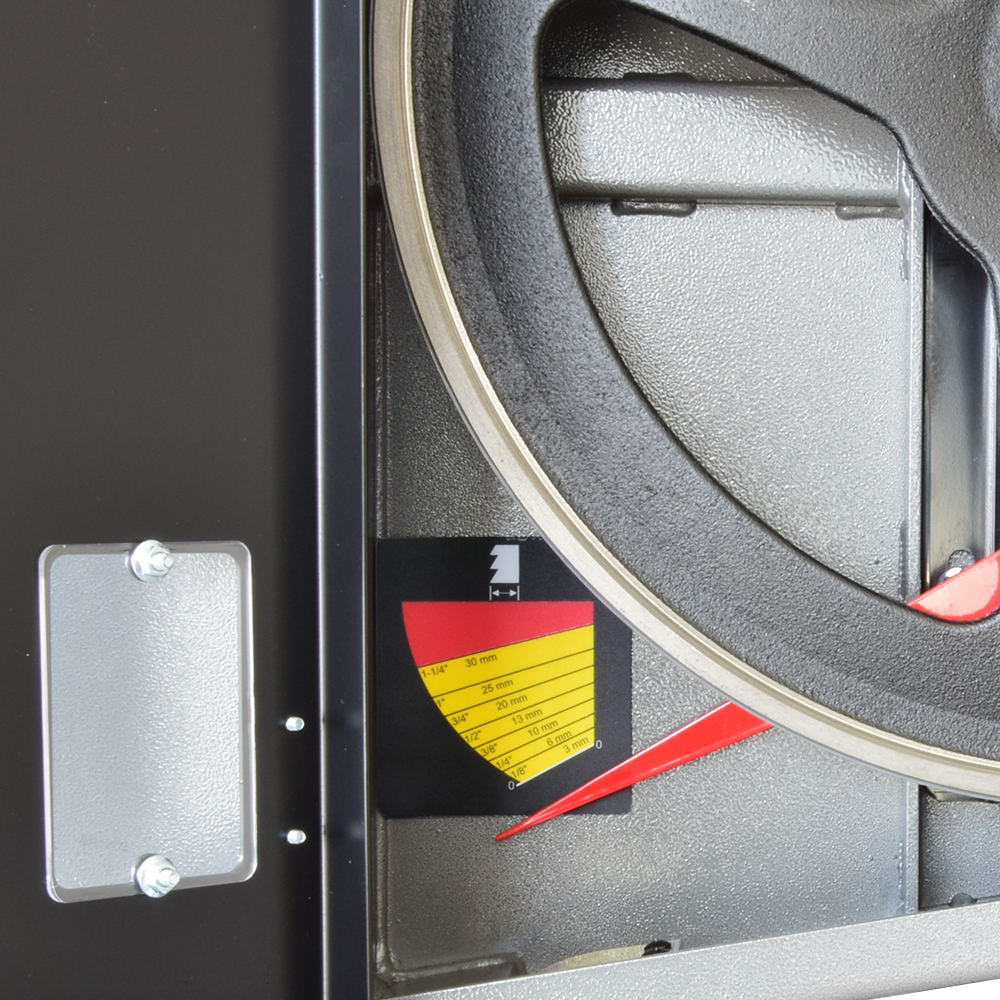

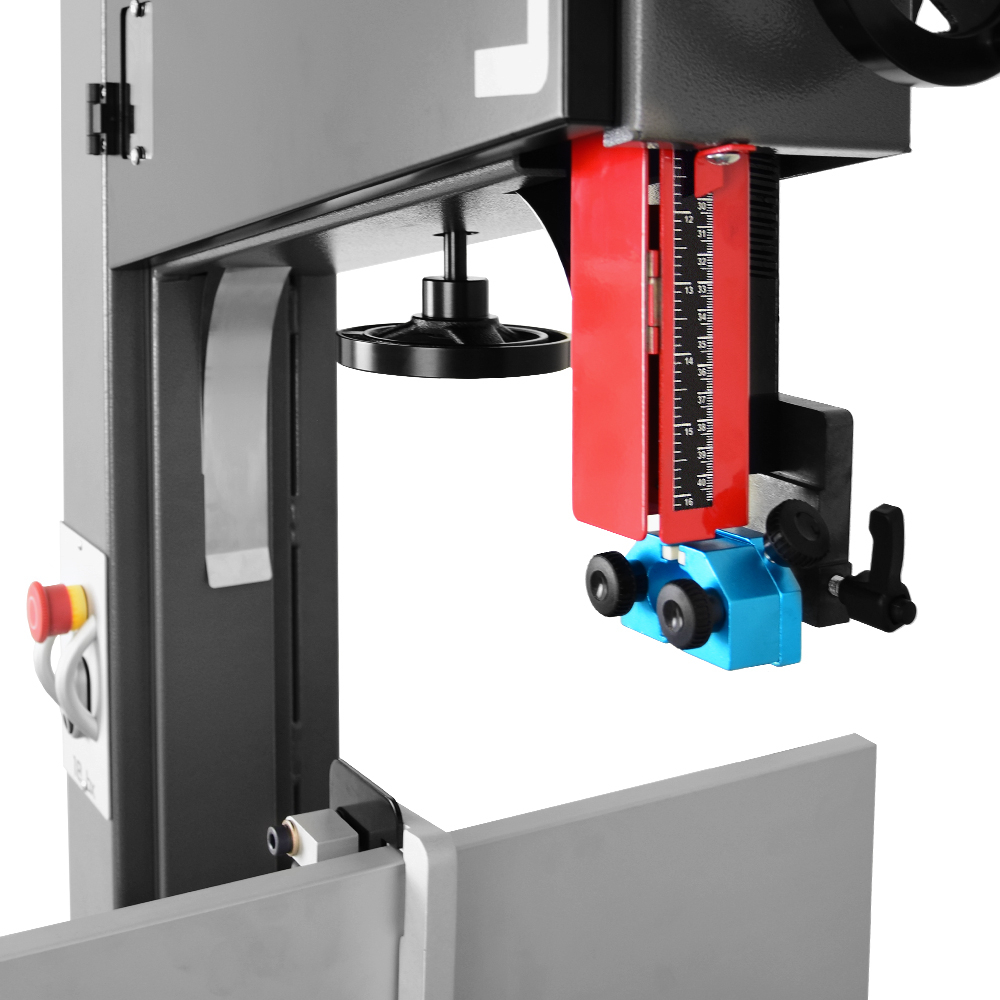

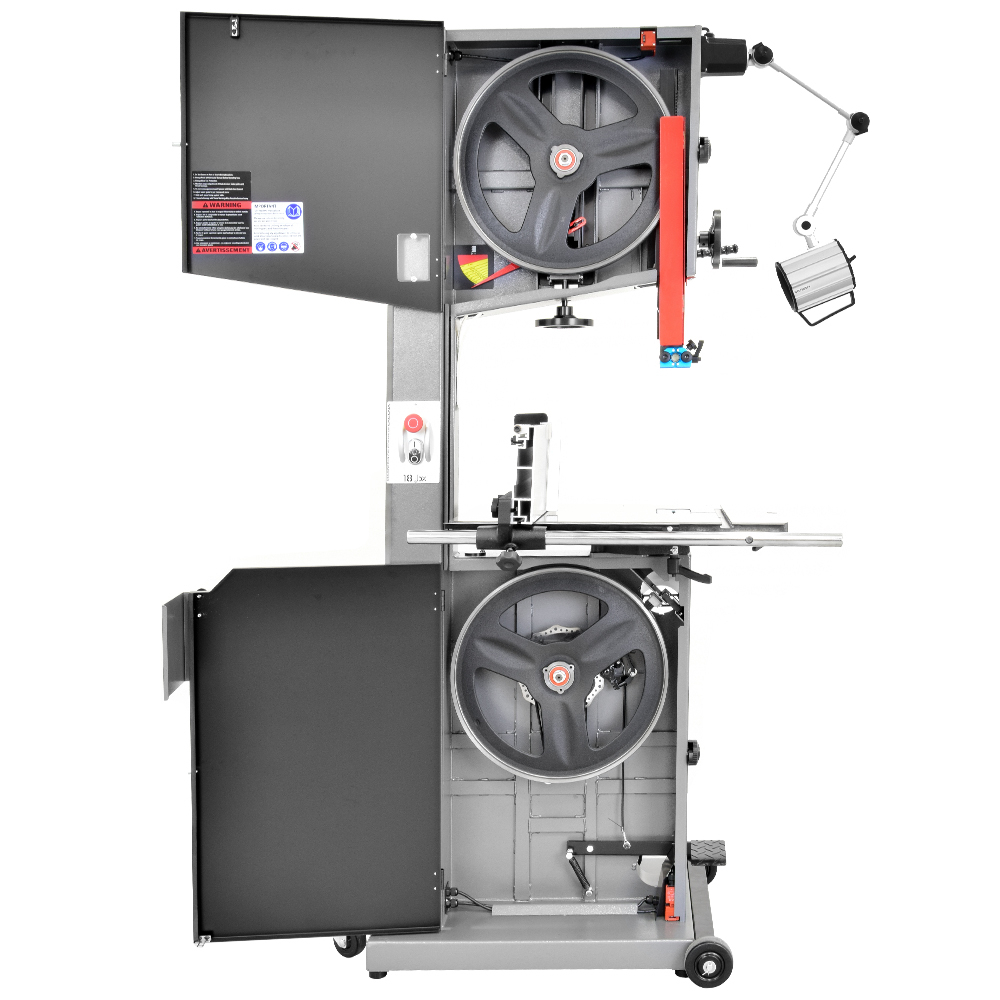

Náhradný pás musí zodpovedať predpísanej dĺžke, rozsahu šírok a hrúbke povoleným pre kolieska a vodiace lišty konkrétnej píly. Po nasadení sa pás vystredí na kolieskach, správne napne a skontroluje sa nastavenie bočných aj zadných vodiacich líšt. Vodiace lišty nesmú pás v kľude trvalo zovierať. Po krátkom skúšobnom chode stroj odpojte a znovu skontrolujte vedenie, napnutie a polohu pásu.
Bezpečnosť a
odsávanie Pred prácou zatvorte kryty kolies, nastavte ochranné vedenie, skontrolujte neporušenosť pásu a odstráňte z dreva klince alebo iné cudzie predmety. Materiál vedte oboma rukami mimo rezanú dráhu, drobné diely posúvajte vhodným prípravkom a guľatinu zaistite proti prekrúteniu. Pri rezaní sa nepokúšajte materiál násilne otáčať; ak zvolený polomer nezodpovedá pásu, použite pomocné rezy alebo užší pás.

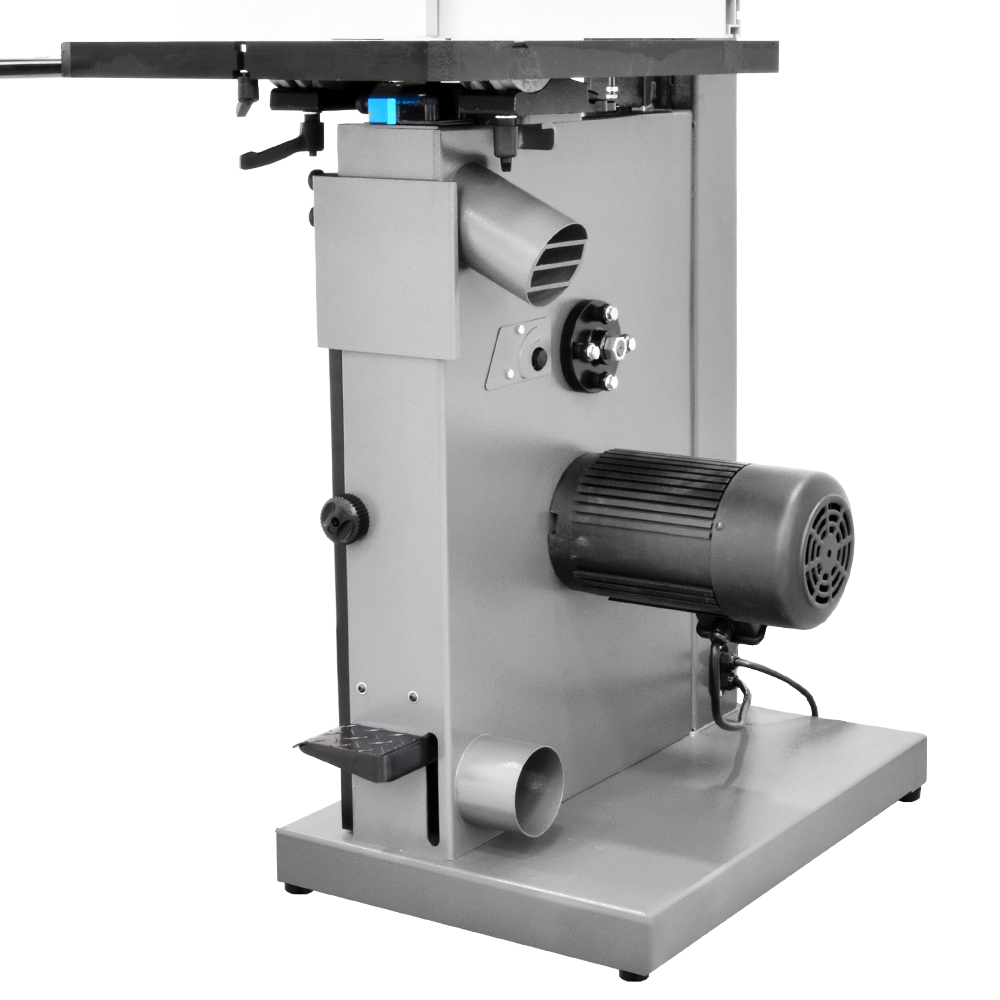

Odsávanie zlepšuje výhľad na rezanú čiaru, obmedzuje množstvo pilín v spodnom kryte a podporuje stabilnú prevádzku. Hadica musí zodpovedať priemeru hrdla a odsávač musí zabezpečovať potrebný prietok. Pred výmenou pásu, nastavením alebo čistením vždy odpojte napájanie a počkajte na úplné zastavenie. Používajte ochranu zraku, sluchu a v závislosti od prašnosti aj dýchacích ciest.
Technické parametre
| Objednávacie číslo | 151-18BX |
|---|---|
| Napájanie | 400 V |
| Výkon motora | 2,2 kW |
| Rýchlosť pásu | 965 m/min |
| Dĺžka pílového pásu | 3 695 mm |
| Povolená dĺžka pásu | 3 651–3 695 mm |
| Šírka pílového pásu | 3–31 mm |
| Max. výška rezu | 410 mm |
| Výsuv | 460 mm |
| Max. šírka rezu s pravítkom | 400 mm |
| Pracovný stôl | 508 × 660 mm |

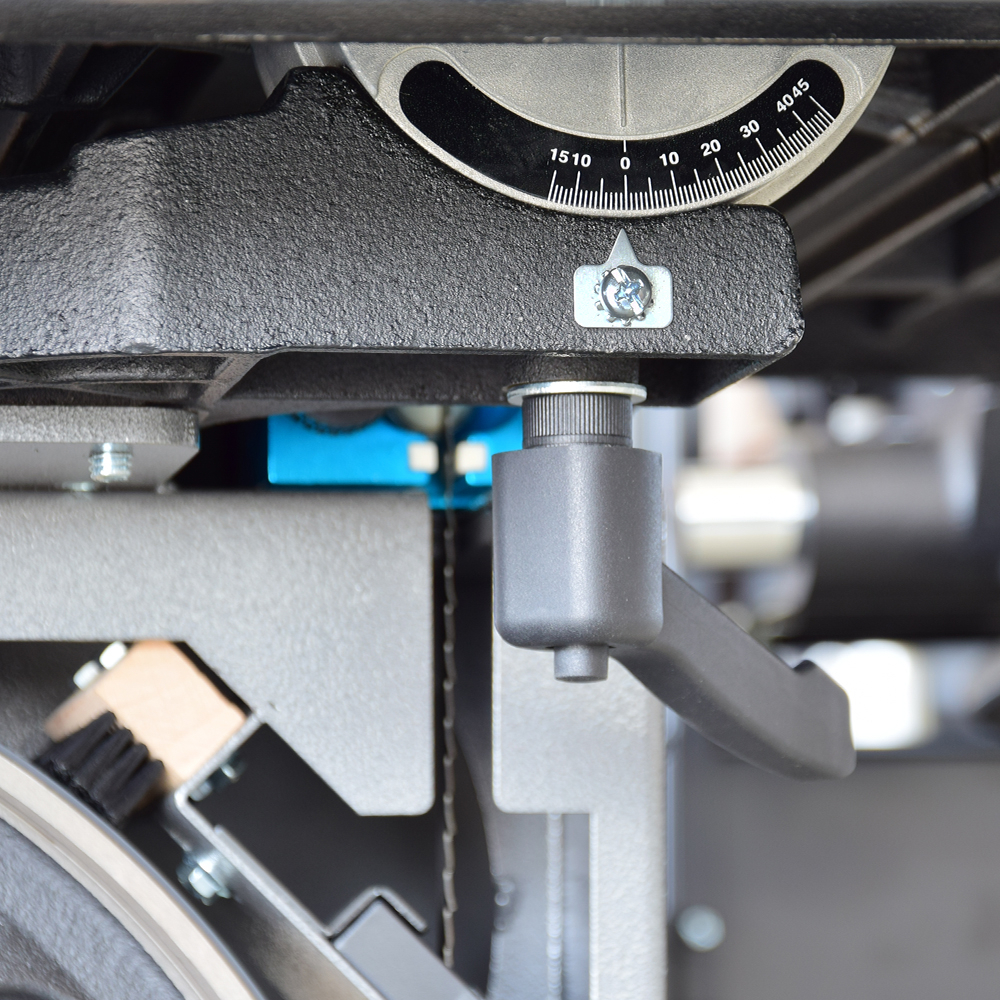

| Náklon stola | -6 až +45° |
| Prípojka odsávania | 100 mm |
| Čistá hmotnosť | 186 kg |
| Hrubá hmotnosť | 210 kg |
| Rozmery stroja | 759 × 919 × 1 975 mm |
| Rozmery balenia | 650 × 850 × 2 070 mm |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Tabuľka obsahuje iba hodnoty priradené konkrétnemu modelu a objednávaciemu číslu. Hmotnosť bez výslovného označenia sa automaticky nepovažuje za čistú hmotnosť a neprenáša sa do filtra Hmotnosť. Rozmery balenia sa neodvodzujú z rozmerov zmontovaného stroja.
Nastavenie a

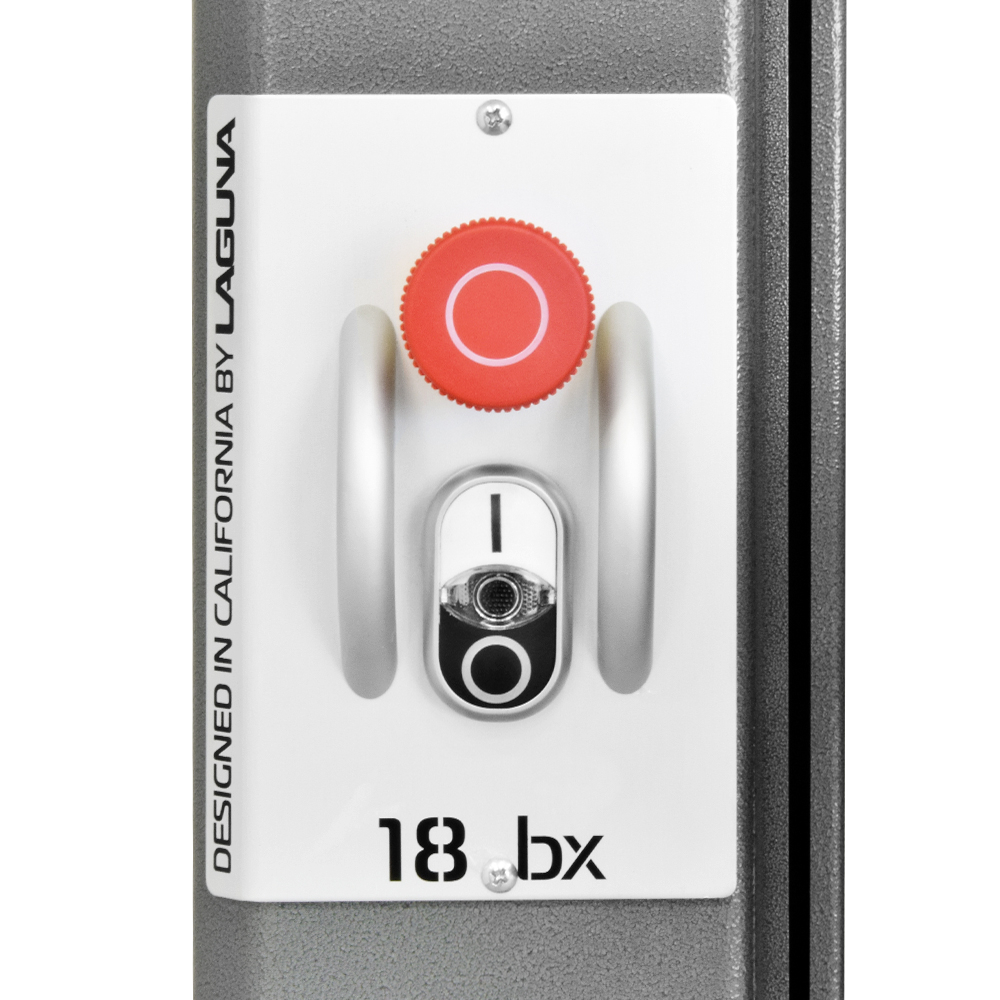

údržba Pred prvým použitím skontrolujte rovinnosť a upevnenie stola, kolmosť pásu, súbežnosť pravítka, funkciu bezpečnostných spínačov a smer otáčania u trojfázovej verzie. Napnutie nastavujte podľa šírky a typu pásu, nie len podľa všeobecného odhadu. Príliš malé napnutie spôsobuje vychýlenie rezu, príliš veľké zaťažuje ložiská, kolieska aj zvar pásu. Gumové obloženie koliesok a vodiacich lišt udržiavajte čisté bez usadenín živice.

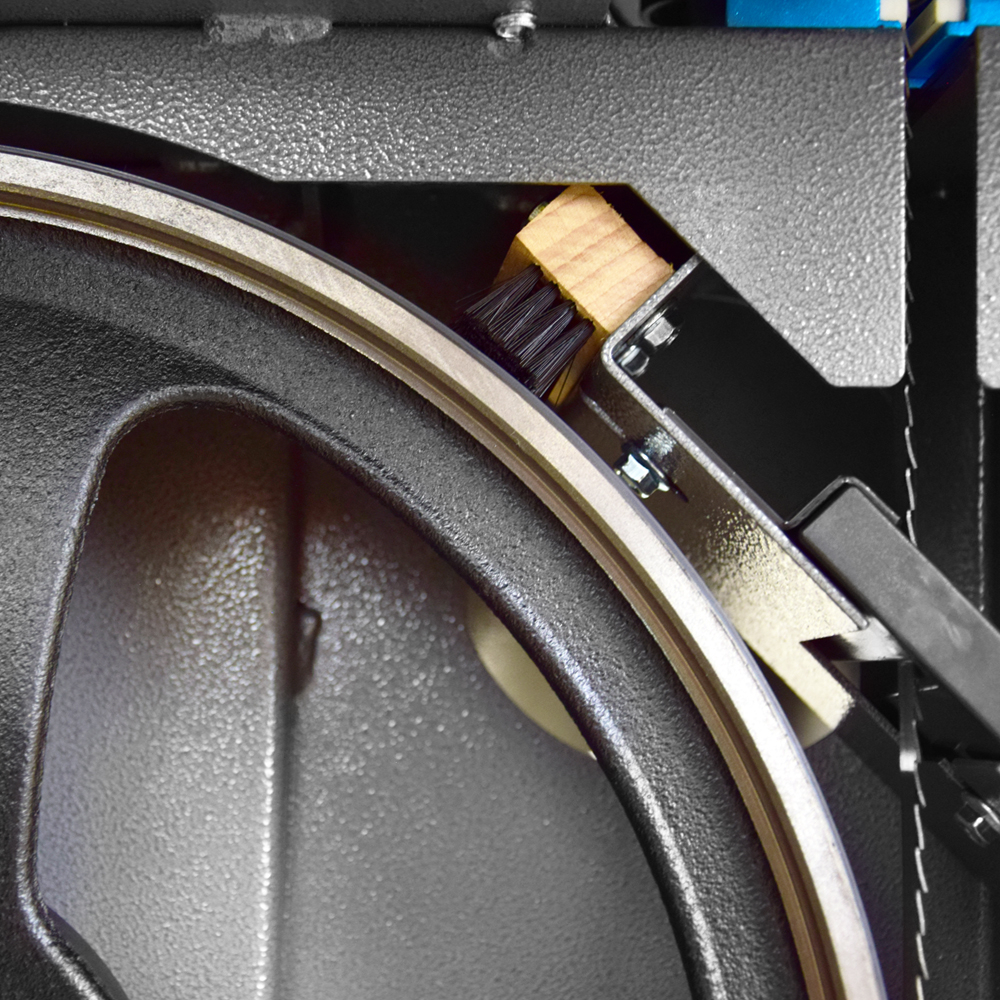

Po práci odstráňte piliny odsávaním, nie rukami v blízkosti pásu. Pravidelne kontrolujte ložiská vodiacich lišt, stav kefy spodného kolesa, kábel, vypínač a brzdu, ak je súčasťou modelu. Tupý, popraskaný alebo nerovnomerne rozložený pás ihneď vymeňte. Pri každom zásahu sa riaďte konkrétnym návodom výrobcu.
Ďalšie varianty nájdete v kategórii pásové píly na drevo. Môžete si prezrieť aj ďalšie stroje značky IGM LAGUNA. Ďalšie rady týkajúce sa výberu stroja, pásu a bezpečnej práce nájdete v poradni Svářečky-obchod.
Často kladené otázky
Aký pílový pás si mám vybrať?
Dodržiavajte predpísanú dĺžku a rozsah šírok. Širší pás je stabilnejší pri priamom reze, užší umožňuje menší polomer. Rozstup zubov vyberajte podľa výšky a druhu materiálu.
Prečo sa rez odkláňa do strany?
Najčastejšou príčinou je tupý alebo poškodený pás, nesprávne napnutie, nesprávne nastavenie vodiacich lišt, príliš rýchly posuv alebo pravítko, ktoré nie je nastavené podľa prirodzeného smeru rezu.
Je uvedená iba čistá hmotnosť?
Nie automaticky. Bez výslovného označenia „netto“ alebo „brutto“ zostáva ako „typ neuvedený“ a do parametrického filtra sa prenesie až po potvrdení dodávateľom alebo v logistickom liste.
Je možné na pásovej píle rezať guľatinu?
Áno, iba s bezpečnostným prípravkom, ktorý zabráni prekrúteniu. Voľne položený guľatý kus sa môže zachytiť o pás a prudko sa otočiť; postup musí vždy zodpovedať návodu na obsluhu stroja.
