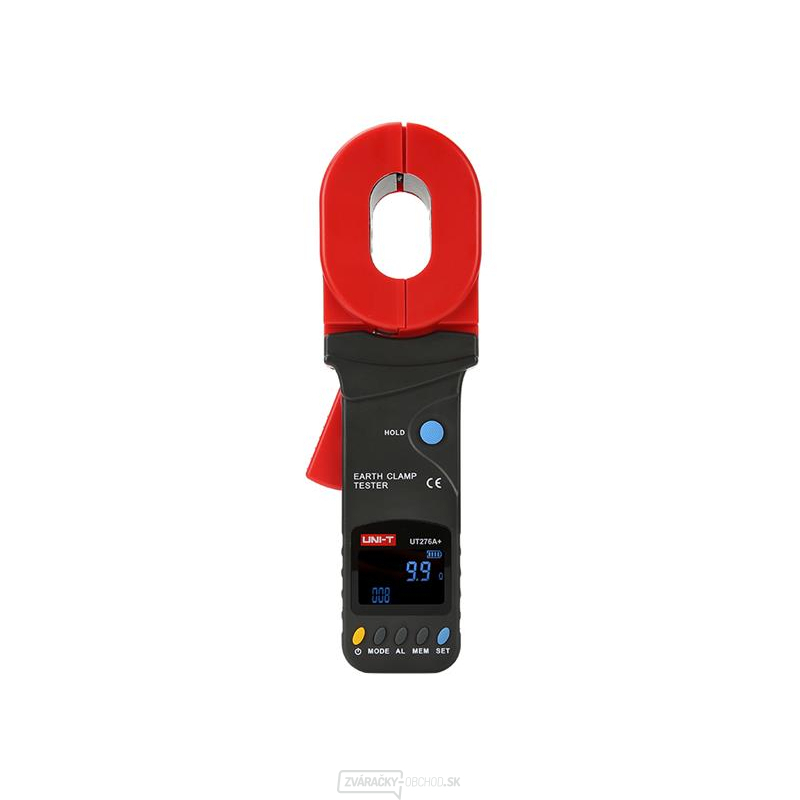

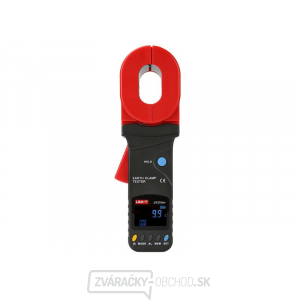

Meracie kliešte na uzemnenie UNI-T UT276A+
Prístroj UT276A+ od výrobcu UNI-T je kliešťový tester uzemňovacích odporov. Na princípe vzájomnej indukcie môže merať zemniace odpory bez rozpojovania zemniacich vodičov a bez pomocných elektród, a to v uzemňovacích sústavách s viacerými zemničmi aj s jedným uzemničom.
Tester je navrhnutý na profesionálne použitie s odolnosťou voči nárazom, prachu a vlhkosti a je riadený mikroprocesorom pre presnú identifikáciu odporu uzemnenia, vrátane funkcie rýchlej filtrácie rušivých signálov, s využitím pokročilých aritmetických metód. Je určený na meranie zemniacich sústav v elektrárňach, energetických a telekomunikačných rozvodoch, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a pri údržbe v priemyselných podnikoch, všade, kde je používaná elektrina ako priemyselný zdroj energie, alebo kde je potrebné kontrolovať uzemňovací odpor bleskozvodov. Prístroj meria odpor zemnej slučky od 0,01 Ω do 500 Ω s rozlíšením 0,001 Ω, namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a súčasne je možné hodnoty uložiť do internej pamäte (až 300 skupín hodnôt) a neskôr ich preniesť do PC cez zabudované rozhranie RS232. Napájanie prístroja je zo štyroch ceruzkových alkalických batérií 1,5V.
Vyrobené podľa bezpečnostnej regulácie IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.
Parametre produktu :
- rozsah merania odporov zemnej slučky: 0 až 500Ω
- automatické nastavenie rozsahu
- rozlíšenie 0,001 Ω
- štvormiestny displej EBTN
- nastavenie limitu odporu so zvukovou indikáciou prekročenia
- filtrácia rušivých signálov
- vysoká spoľahlivosť a odolnosť, dvojitá izolácia
- automatická kalibrácia, kalibračné odporové slučky
- možnosť uloženia až 300 zostáv nameraných dát
- prenos dát do PC
- napájanie 4ks alkalické batérie AA, 1,5V
- indikácia slabej batérie
Technické parametre:
metóda merania: vzájomná indukcia
rozsah merania odporov zemnej slučky: 0 až 500Ω
rozlíšenie a presnosť merania:
v podrozsahu 0,01 až 0,099 Ω: 0,001Ω (1% + 0,01Ω)
v podrozsahu 0,1 až 0,99 Ω: 0,01Ω (1% + 0,01Ω)
v podrozsahu 1 až 49,9 Ω: 0,1Ω (1% + 0,1Ω)
v podrozsahu 50 až 99,5 Ω: 0,5 Ω (1,5 % + 0,5 Ω)
v podrozsahu 100 až 199 Ω: 1Ω (2% + 1Ω)
v podrozsahu 200 až 395 Ω: 5Ω (5% + 5Ω)
v podrozsahu 400 až 590 Ω: 10Ω (10% + 10Ω)
rozmery displeja EBTN: 47 x 28,5 mm
frekvencia merania: 2x/sec
rozovretie klieští: 32 x 55 mm
filter interferenčných signálov: áno
vizuálny a zvukový alarm: áno
úložisko dát: áno, pre 300 skupín
pozastavenie displeja (HOLD): áno
rozhranie na prenos dát do PC: RS232
napájanie: 6V (4ks batéria 1,5 V/AA (LR6))
spotreba: max. 50mA
indikácia slabej batérie: áno
automatické vypnutie: áno, po 5 minútach
odpor izolácie plášťa: viac ako 20MΩ (500V medzi obvodom a obalom)
odolnosť voči napätiu: 3700V/RMS AC (medzi obvodom a obalom)
maximálne vonkajšie magnetické pole: <40A/m
maximálne vonkajšie elektrické pole: <1V/m
kategória: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
prevádzková okolitá teplota a relatívna vlhkosť: 23°C 5°C, vlhkosť <75%
rozmery testera D x Š x V: 285mm x 85mm x 58mm
hmotnosť testera: 1180g (vrátane batérií)
Obsah individuálneho balenia:
- tester UT276A+: 1 ks
- testovacia (kalibračná) slučka 1Ω a 10Ω: 1 ks
- batéria 1,5 V/AA (LR6): 4ks
