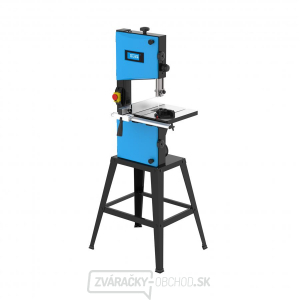

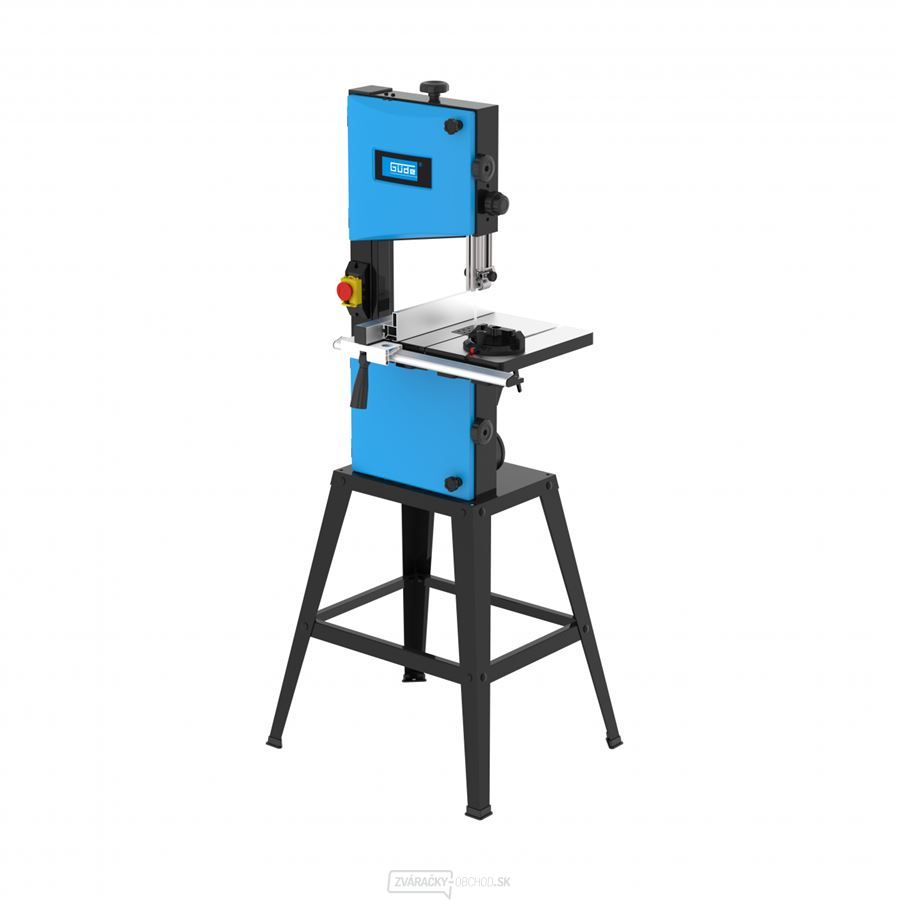

Pásová píla GBS 250 je určená na priame, pozdĺžne, priečne aj tvarové rezanie dreva a doskových materiálov v medziach stanovených výrobcom. Konkrétny model má objednávacie číslo 83811 a je napájaný napätím 230 V / 50 Hz. Plynule sa pohybujúci pílový pás vytvára úzky rez, obmedzuje stratu materiálu a umožňuje spracovať aj vyššie obrobky, na ktoré bežná stolová kotúčová píla nestačí.
Pri výbere je dôležité porovnať maximálnu výšku rezu, výsuv rámu, dĺžku a povolenú šírku pásu, rýchlosť pásu, veľkosť stola a možnosť jeho naklonenia. Výška rezu určuje hrúbku obrobku, zatiaľ čo dosah obmedzuje vzdialenosť rezu od okraja. Pri tomto modeli počítajte s maximálnou výškou rezu 152 mm a dosahom 245 mm. Údaj vždy vzťahujte na konkrétnu verziu a nie na stroj s podobným názvom inej generácie.
Konštrukcia a praktické

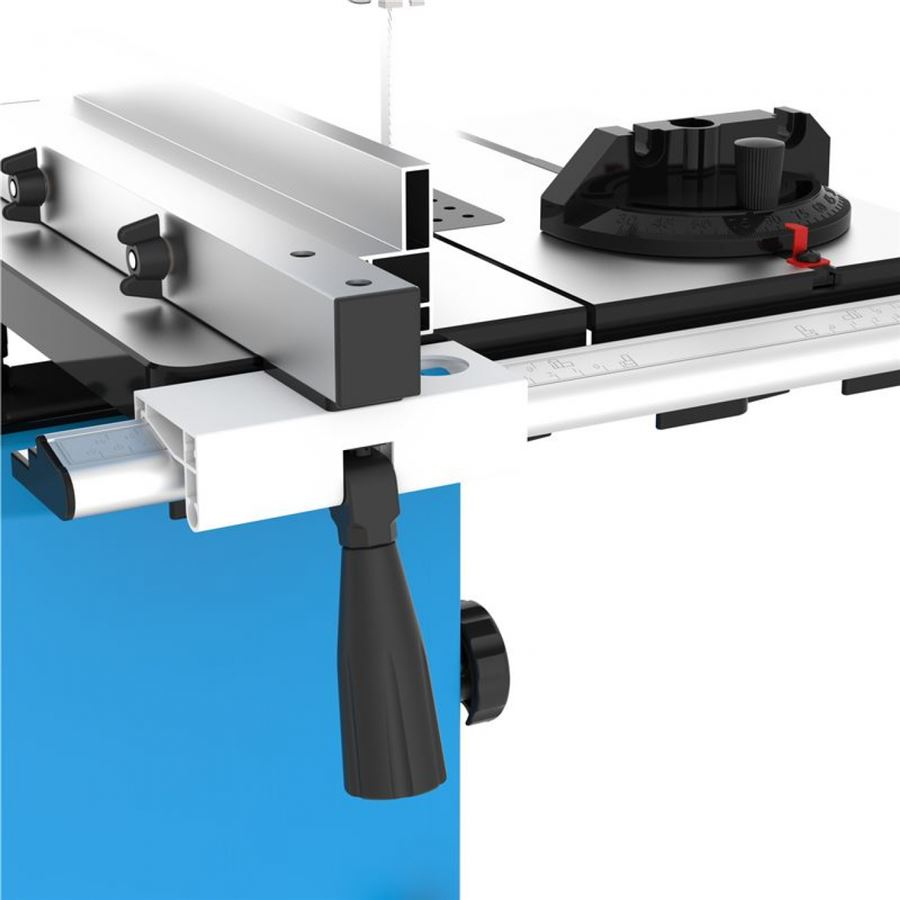

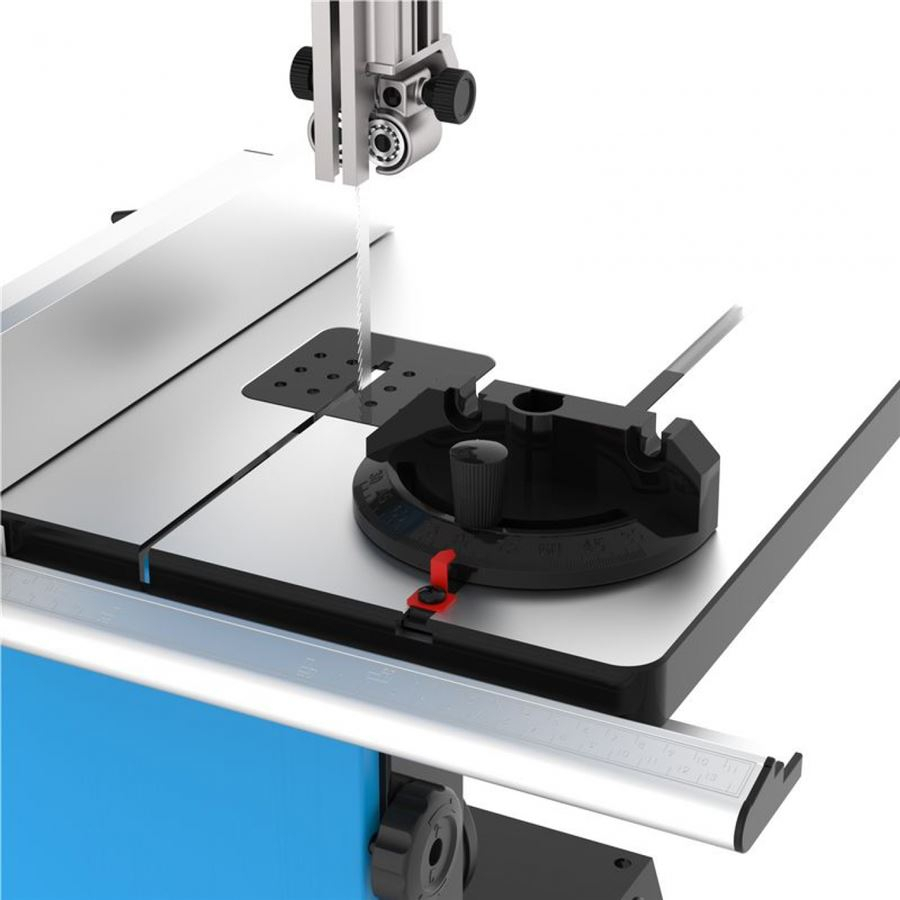

použitiePásová píla je vhodná na prípravu hranolov, dosiek, líšt, oblúkov, šablón a ďalších dielov. Podĺžne pravítko pomáha udržiavať konštantnú šírku, uhlové vedenie uľahčuje opakované priečne rezy a sklopný stôl umožňuje zrezávanie pod uhlom. Pre presnú prácu musí byť stôl tuhý, pravítko rovnobežné s pásom a horné vedenie nastavené tesne nad obrobkom. Čím menšia je voľná dĺžka pásu medzi vodiacou lištou a materiálom, tým lepšie sa obmedzuje jeho vychýlenie.
- Priame rezy: zvoľte širší pás, správne napnutie a stabilné pozdĺžne vedenie.
- Tvarové rezy: polomer oblúka musí zodpovedať šírke pásu; príliš široký pás nie je možné bezpečne vtlačiť do malého oblúka.
- Vyššie obrobky: s rastúcou výškou rezu klesá priestor na chybu v napnutí, ostrosti a vedení.
- Sériová výroba: používajte dorazy a najskôr overte rozmery skúšobným rezom.
Pílový pás a kvalita
rezu: Výsledok ovplyvňuje šírka pásu, rozstup a geometria zubov, hrúbka tela aj kvalita zvaru. Jemnejšie ozubenie vytvára čistejší povrch v tenšom materiáli, ale horšie odvádza piliny z hlbokého rezu. Hrubšie ozubenie je vhodnejšie pre masívne drevo a väčšie prierezy. Do rezu by mali byť súčasne zapojené aspoň približne tri zuby, aby sa jednotlivý zub nepreťažoval; naopak, príliš veľa zubov v materiáli spomaľuje odvod pilín a zvyšuje teplotu.

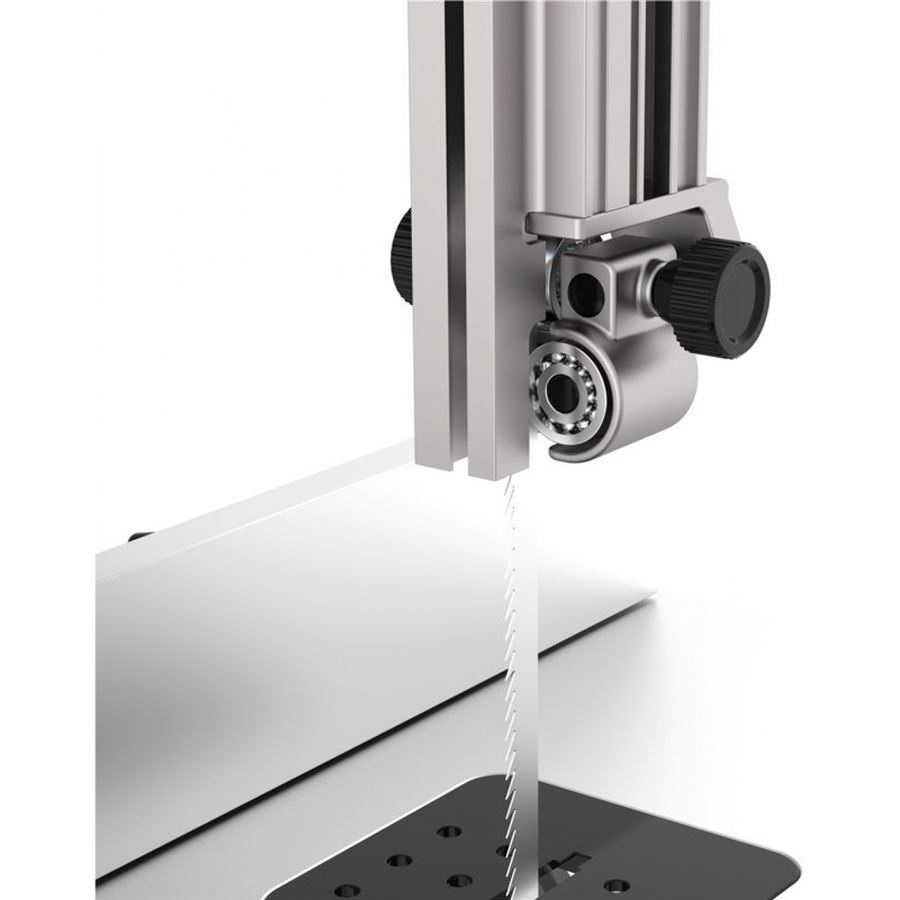

Náhradný pás musí zodpovedať predpísanej dĺžke, rozsahu šírok a hrúbke povoleným pre kolieska a vodiace lišty konkrétnej píly. Po nasadení sa pás vycentruje na kolieskach, správne napne a skontroluje sa nastavenie bočných aj zadných vodiacich líšt. Vodiace lišty nesmú pás v kľude trvalo zvierat. Po krátkom skúšobnom chode stroj odpojte a znovu skontrolujte vedenie, napnutie a polohu pásu.
Bezpečnosť a
odsávanie Pred prácou zatvorte kryty kolies, nastavte ochranné vedenie, skontrolujte nepoškodenosť pásu a odstráňte z dreva klince alebo iné cudzie predmety. Materiál vedte oboma rukami mimo rezanú dráhu, drobné diely posúvajte vhodným prípravkom a guľatinu zaistite proti prekrúteniu. Pri rezaní sa nepokúšajte materiál násilne otáčať; ak zvolený polomer nezodpovedá pásu, použite pomocné rezy alebo užší pás.
Odsávanie zlepšuje výhľad na rysku, obmedzuje množstvo pilín v spodnom kryte a podporuje stabilný chod. Hadica musí zodpovedať priemeru hrdla a odsávač musí zabezpečovať potrebný prietok. Pred výmenou pásu, nastavením alebo čistením vždy odpojte napájanie a počkajte, kým sa stroj úplne zastaví. Používajte ochranu zraku, sluchu a v závislosti od prašnosti aj dýchacích ciest.
Technické parametre
| Objednávacie číslo | 83811 |
|---|---|
| Napájanie | 230 V / 50 Hz |

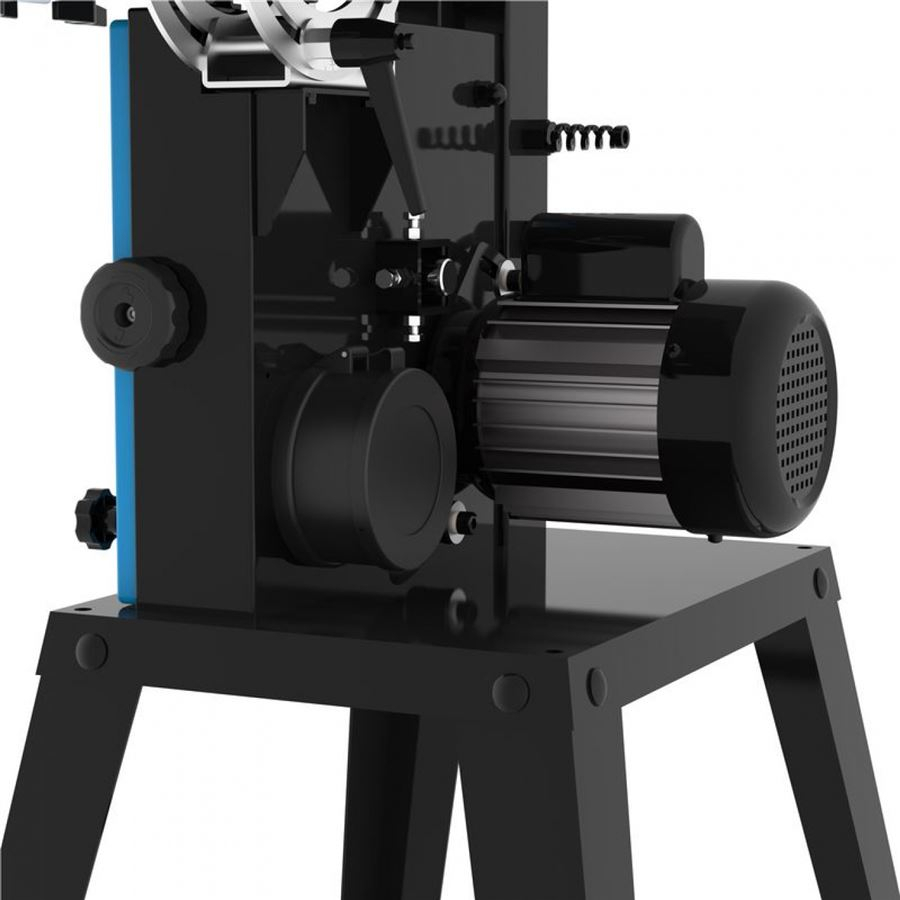

| Príkon P1 | 375 W |
| Rýchlosť pásu | 400 / 800 m/min |
| Max. výška rezu | 152 mm |
| Výsuv | 245 mm |
| Rozmery stroja | 705 × 527 × 1 490 mm |
Tabuľka obsahuje iba hodnoty priradené konkrétnemu modelu a objednávaciemu číslu. Hmotnosť bez výslovného označenia sa automaticky nepovažuje za čistú a neprenáša sa do filtra Hmotnosť. Rozmery balenia sa neodvodzujú z rozmerov zmontovaného stroja.
Nastavenie a

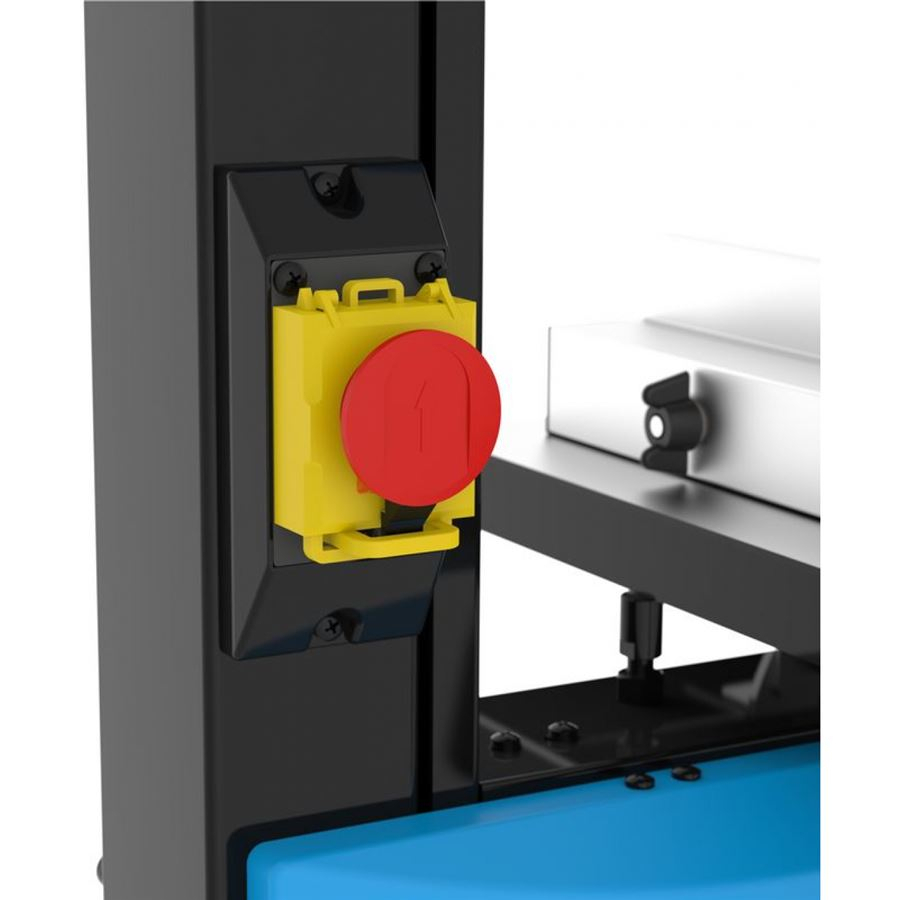

údržba Pred prvým použitím skontrolujte rovinnosť a upevnenie stola, kolmosť pásu, súbežnosť pravítka, funkčnosť bezpečnostných spínačov a smer otáčania u trojfázovej verzie. Napnutie nastavujte podľa šírky a typu pásu, nie len podľa všeobecného pocitu. Príliš malé napnutie spôsobuje vychýlenie rezu, príliš veľké zaťažuje ložiská, kolieska aj zvar pásu. Gumové obloženie koliesok a vodiacich lišt udržiavajte čisté bez nánosu živice.
Po práci odstráňte piliny odsávaním, nie rukami v blízkosti pásu. Pravidelne kontrolujte ložiská vodiacich lišt, stav kefy spodného kolesa, kábel, vypínač a brzdu, ak je súčasťou modelu. Tupý, popraskaný alebo nerovnomerne rozložený pás ihneď vymeňte. Pri každom zásahu sa riaďte konkrétnym návodom výrobcu.
Ďalšie varianty nájdete v kategórii pásové píly na drevo. Môžete si prezrieť aj ďalšie stroje značky GÜDE. Ďalšie rady týkajúce sa výberu stroja, pásu a bezpečnej práce nájdete v poradni Svářečky-obchod.
Často kladené otázky
Aký pílový pás si mám vybrať?
Dodržiavajte predpísanú dĺžku a rozsah šírky. Širší pás je stabilnejší pri priamom reze, užší umožňuje menší polomer. Rozstup zubov vyberajte podľa výšky a druhu materiálu.
Prečo sa rez vychyľuje do strany?
Najčastejšou príčinou je tupý alebo poškodený pás, nesprávne napnutie, nesprávne nastavenie vodítok, príliš rýchly posuv alebo pravítko, ktoré nie je nastavené podľa prirodzeného smeru rezu.
Je uvedená iba čistá hmotnosť?
Nie automaticky. Bez výslovného označenia „netto“ alebo „brutto“ zostáva ako „typ neuvedený“ a do parametrického filtra sa prenesie až po potvrdení dodávateľom alebo logistickým listom.
Je možné na pásovej píle rezať guľatinu?
Áno, ale len s bezpečnostným prípravkom, ktorý zabráni prekrúteniu. Voľne položený guľatý kus sa môže zachytiť o pás a prudko sa otočiť; postup musí vždy zodpovedať návodu na obsluhu stroja.
