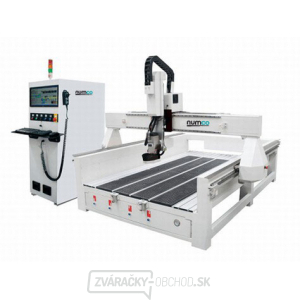

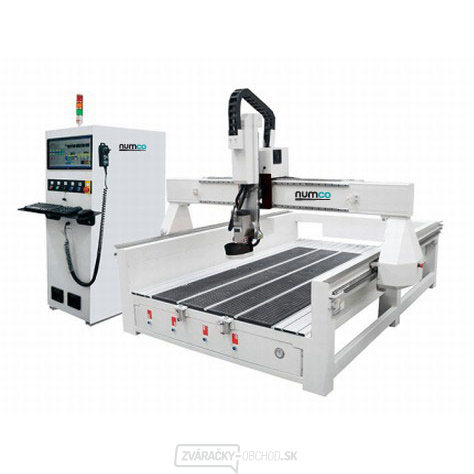

CNC router Numco SHLS 1235 ATC, 4 osi
Frézovacie router strednej veľkosti bez výmeny nástroja určený pre profesionálne využitie. Rám stroja je vyrobený zo zváraných oceľových profilov, portál je tvorený hrubostennou oceľou. Táto konštrukcia zaručuje vysokú tuhosť stroja aj pri náročných operáciách.
- Vreteno HSD s výkonom 9,6 kW, 24 000 ot/min
- Rozsah posuvu vretena v osi A +/- 90 °
- Pohyb v osi Z sa uskutočňuje pomocou guľôčkového skrutky, v osiach X a Y sú použité ozubené hrebene a pastorky. V osi Y je použitý presný duálny pohon, ktorý zabraňuje nežiaducemu krúteniu portálu
- Stroj je osadený kvalitnými komponentami popredných svetových výrobcov - guličkové skrutky a lineárne vedenia THK a talianskej vreteno HSD
- Voliteľne možno stroj dovybaviť vákuovým stolom s vývevou Backer, fixírkou, pneumatickými dorazy či zvýšeným priechodom medzi portálom a stolom
- Stroj je riadený systémom Syntec
obsahuje:
- 6 ks upínačov ISO 30 ER32 (vyvážené na 24 000 ot/min)
- Nástavec na odsávanie
- Senzor pre automatické meranie dĺžkové korekcie nástroje
- MPG ručný ovládač
Riadiaci systém: Syntec
Výkon vretena: 9.6 kW
Uchytenie nástroje: ISO 30
Otáčky: 0-24000ot/min
Rozmery pracovného stola: 1260 × 2500mm
Plocha pracovného stola: Vákuové upínanie s T-drážkami
Koncepcia - osa X: Šikmé ozubenie
Koncepcia - osa Y: Šikmé ozubenie
Koncepcia - os Z: Guľôčkové skrutky
Rozsah posuvu - osa X: 1260 mm
Pracovný posuv - os X: 20000 mm/min
Rýchloposuv - os X: 45000 mm/min
Rozsah posuvu - osa Y: 2500 mm
Pracovný posuv - os Y: 20000 mm/min
Rýchloposuv - os Y: 45000 mm/min
Rozsah posuvu - os Z: 420 mm
Pracovný posuv - os Z: 6000 mm/min
Rýchloposuv - os Z: 9000 mm/min
Pohony os: Servo motory YASKAWA
Opakovateľná presnosť: 0.002 mm
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 3150 × 1800 × 2130mm
Hmotnosť: 1550 kg
