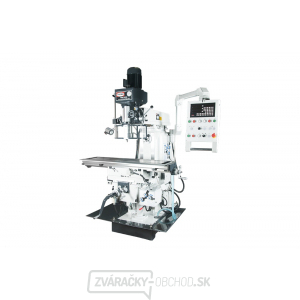

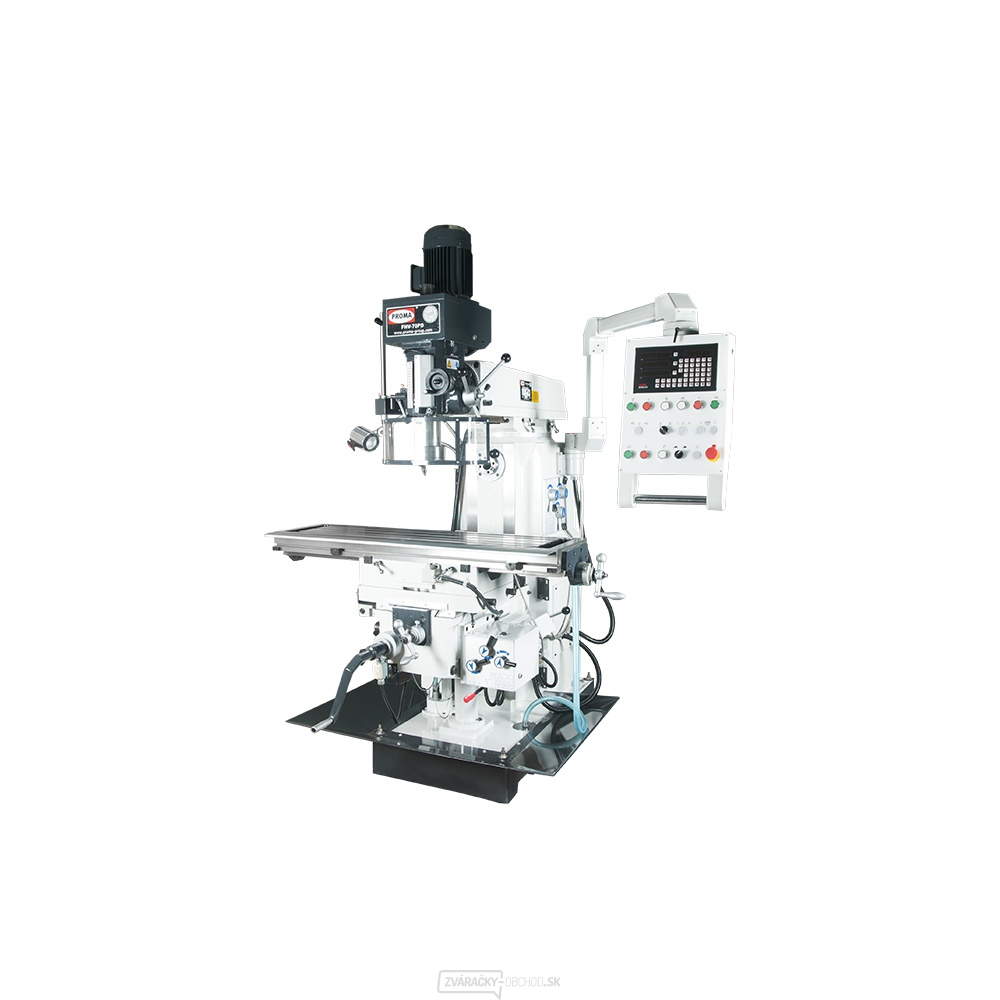

FHV-70PD - Univerzálna frézka

FHV-70PD - Univerzálna frézka je určená pre širokú škálu bežných i presných frézovacích operácií. Tuhá konštrukcia zabezpečuje dostatočnú kvalitu opracovania oceľových materiálov, liatiny, farebných kovov a ďalších materiálov v takmer všetkých pracovných režimoch. Široký rozsah otáčok vretena naviac umožňuje použiť stroj aj na vŕtacie a vyvrtávacie operácie. Pohyb stola je ovládaný ručnými kolesami cez pohybové skrutky s maticami.

Základné príslušenstvo:
Chladenie
Pracovné osvetlenie
Digitálne odmeriavanie
Klieštinový upínač ISO40
Klieštiny pr. 4, 5, 6, 8, 10, 12, 14, 16 mm
Horizontálne tŕň pr. 22 a 27 mm
Vŕtacie skľučovadlo 16 mm
Redukcia ISO40 / Mk III, ISO40 / Mk II
Montážne náradie

Technické parametre:
Zdvih vretena 120 mm
Príkon horizontálneho motora 2,2 kW
Príkon vertikálneho motora 2,2 kW
Max.doporučená Ø vŕtania 50 mm
Max.doporučená Ø horizont.fréz. 100 mm
Max.doporučená Ø vertik.fréz. 25 mm
Max.doporučená Ø fréz.hlavy 100 mm
Rozmer stola 1 270 x 320 mm
Kužeľ vretena ISO 40
Otáčky vretena - horizontálneho 60 - 1 350 min.
Počet otáčok (horizont.) 12 stupňov
Otáčky vretena - vertikálneho 90 - 2 000 min.
Počet otáčok (vertikál.) 8 stupňov
Vzdál.vřetene od stĺpu 220 - 560 mm
Vzdál.vřetene od stola 120 - 500 mm
Priečny posuv stola 270 mm
Pozdĺžny posuv stola 750 mm
"T" drážka 14 mm
Pozdĺžny posuv strojný Áno
Priečny posuv strojný Áno
Digitálne odmeriavanie v osi X, Y, Z Áno
Rozmery (d x š) 1 680 x 1 640 mm
Výška stroja 2 200 mm

Váhy a miery:
Celková váha vrátane obalu 1750.0 kg
Čistá váha 1550.0 kg
