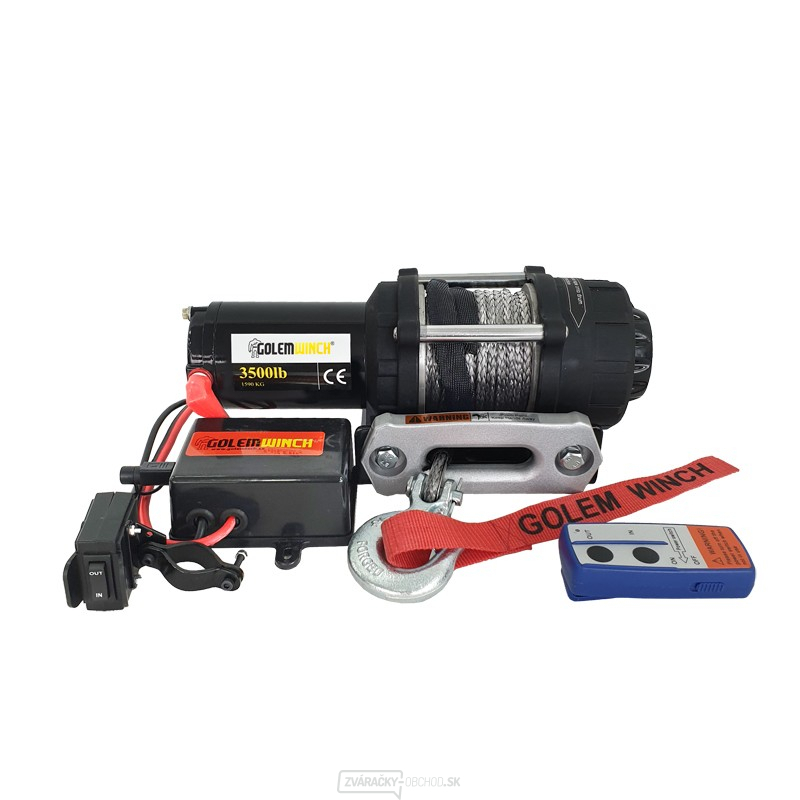

Elektrický navijak na čtyřkolky Golemwinch SYNTETIK 1,6 tun
Elektrický navijak pre štvorkolky s maximálnou ťažnou silou 1600 kg. Tento ATV navijak je vhodný aj pre najťažšie štvorkolky. Prednosťou navijaku je kvalitná oceľová prevodovka a nainštalovaná montážna platňa pre jednoduchšiu montáž. Navijak spĺňa normu STN EN 14492-1 (STK) a má CE Certifikát.
OBSAH BALENIA
- navijak 3500 lb
- ovládací box + prepojovacie káble
- hliníkový prievlak lana
- SYNTETICKÉ LANO (navinuté)
- oceľový hák
- diaľkové aj káblové ovládanie
- montážna platňa (súčasť navijaku)
- slovenský návod na obsluhu
TECHNICKÁ ŠPECIFIKÁCIA
Typ: Golemwinch 3500
Menovitá ťažná sila: 1600 kg (3500 lb)
Motor: 1,2 kW (1,5 hp)
Napájacie napätie: 12 V DC
Prevodovka: 3-stupňová planétová
Spojka: posuvný čap
Brzda: mechanická & dynamická
Konvertovať: 153 : 1
Veľkosť bubna: 38 x 73 mm
Lano: l = 10 m/∅ 4,8 mm
Ovládanie: diaľkové aj lanové
Hmotnosť: 8 kg
ZÁVISLOSŤ POČTU VRSTIEV NAVINUTÉHO LANA NA MAX. ŤAŽNÚ SILU NAVIJAKU
|
vrstva lana |
1 |
2 |
3 |
4 |
5 |
|
menovitá ťažná sila (kg) |
1588 |
1278 |
1167 |
1072 |
896 |
|
navinutie na bubne (m) |
2,5 | 4 | 7,5 | 10 | 13 |
PREHĽAD RÝCHLOSTI NAVÍJANIA/VEĽKOSŤ ELEKTRICKÉHO PRÚDOVÉHO ODBERU (prvá vrstva lana)
|
zaťaženie lana (kg) |
0 |
227 |
454 |
680 |
907 |
1134 |
1361 |
1588 |
|
rýchlosť lana (m/min) |
6,7 |
5,95 |
5,3 |
4,3 |
3,45 |
2,75 |
2,2 |
1,75 |
|
elektrický prúd (ampér) |
26 |
35 |
70 |
98 |
107 |
129 |
138 |
169 |
