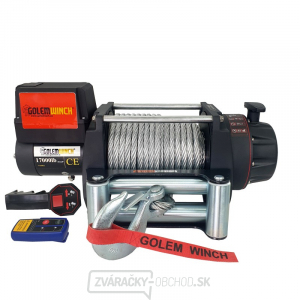

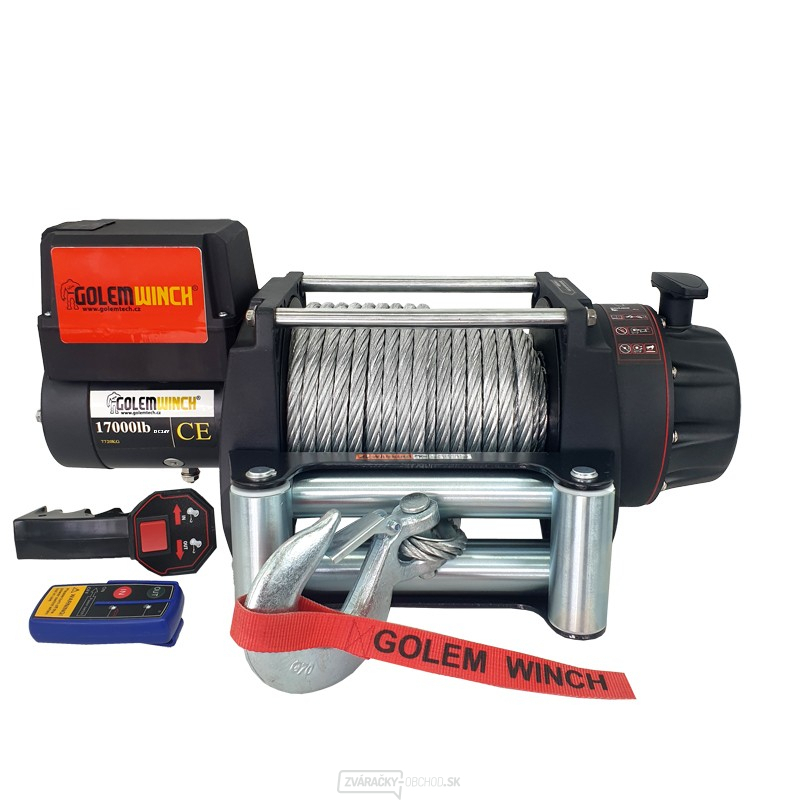

Elektrický navijak Golemwinch 7.7 tun 24V

Elektrický navijak Golemwinch s ťažnou silou 17000 lb (7,7 t) je najsilnejší navijak určený pre ťažké odťahovky, hasičov a pod. Elektrický navijak má CE certifikát a je naň poskytovaná záruka 2 roky.


Jedná sa o nový model elektrického navijaku Golemwinch. Zásluhou neustáleho vývoja je navijak ešte spoľahlivejšie a odolnejšie. Hlavnou výhodou je vylepšená automatická brzda, ktorá je umiestnená priamo na hriadeli motora. Nová je aj konštrukcia prevodovky a uloženie bubna. Vďaka tomu je prevádzka tohto navijaku veľmi tichý. Relé s elektronikou môže byť umiestnené pomocou úchytiek na motore navijaku, na bubne, alebo mimo navijak, napr. V motorovom priestore.

Napájanie navijaku je možné priamo z autobatérie vozidla, stačí pripojiť mínus a + 24 V. Zapojenie napájanie u elektrických navijakov by malo byť z dôvodu bezpečnosti vždy prevedené cez odpojovač batérie. Pre Vašu bezpečnosť odporúčame použiť prúdový odpojovač.

POPIS VÝROBKU

  • max. ťažná sila 7700 kg
  • vhodné pre nákladné vozidlá/odťahovky
  • varianta 24 V
  • diaľkové i káblové ovládanie
  • kvalitná oceľová planétová prevodovka
  • spĺňa normu STN EN 14492-1 (STK)
  • CE Certifikát
  • najobľúbenejšie pre odťahovky/hasičov

OBSAH BALENIA

  • navijak 17000 lb
  • ovládacie box + prepojovacie káble
  • 4-cestná navádzacie Rolny lana
  • oceľové lano (navinuté)
  • oceľový hák + popruh
  • diaľkové i káblové ovládanie
  • montážny materiál/skrutky
  • kladka 8t
  • slovenský návod na obsluhu

TECHNICKÁ ŠPECIFIKÁCIA

Typ: Golemwinch 17000

Menovitá ťažná sila: 7700 kg (17000 lb)

Motor: 5,4 kW (7 hp)

Napájacie napätie: 24 V DC

Prevodovka: 3-stupňová planétová (oceľ)

Spojka: ozubený veniec (oceľ)

Brzda: samostatná samosvorná (oceľ)

Prevod: 360: 1

Veľkosť bubna: 85 x 224 mm

Lano: l = 24 m/∅ 12,7 mm (oceľ)

Ovládanie: diaľkové aj lanové

Rozteč skrutiek: 254 x 114 mm

Celkové rozmery: 567 x 215 x 246 mm

Hmotnosť: 59 kg



ZÁVISLOSŤ POČTU VRSTIEV navinutého LANA NA MAX. Ťažnú silu navijaka

vrstva lana

1

2

3

4

menovitá ťažná sila (kg)

7620

6250

5081

4245

navinutia na bubne (m)

5,1

11,5

19,3

28



PREHĽAD RÝCHLOSTI NAVÍJANIE/VEĽKOSŤ ELEKTRICKÉHO prúdového ODOBERANÍ (prvá vrstva lana)

zaťaženie lana (kg)

0

907

3630

5443

7620

rýchlosť lana (m/min)

7,8

3,88

1,96

1,41

1,01

elektrický prúd (ampér)

60

97

193

256

350
